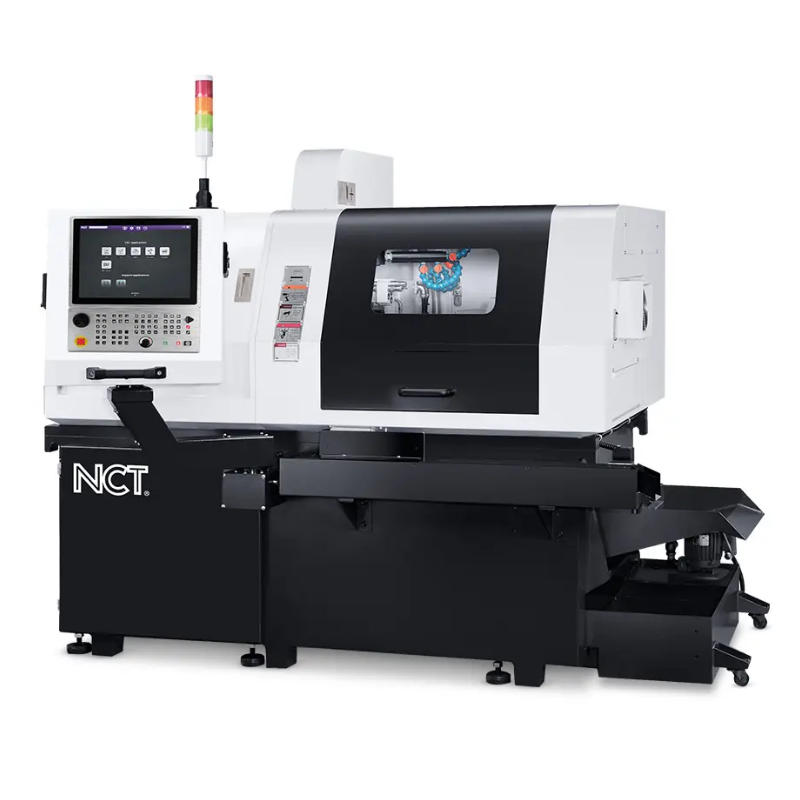

Strung CNC Swiss-Type NCT JSL-42A
0,00 lei
Cu TVA
- Strung CNC Swiss-Type pentru strunjire de precizie
- Capacitate bară de 42 mm pentru componente industriale
- Performanță de mare viteză până la 6000 rpm
- Configurație cu 4 axe pentru aplicații complexe
- Sistem de scule motorizate pentru frezare și găurire
Share on
Strunjire CNC de Precizie pentru Producție Industrială
Strung CNC de Tip Swiss
NCT JSL-42A este un strung CNC de tip Swiss, proiectat pentru aplicații industriale de prelucrare de înaltă precizie, care necesită capabilități stabile de strunjire și eficiență optimizată a producției.
Capabilitate pentru Bare de până la 42 mm
Cu o capacitate pentru bare de până la 42 mm, modelul JSL-42A susține prelucrarea eficientă a materialelor industriale tip bară și a componentelor mecanice de precizie.
Performanță a Arborelui Principal la Turații Ridicate
Sistemul arborelui principal suportă turații de până la 6000 rpm, asigurând performanțe eficiente de prelucrare și capabilități fiabile de strunjire de precizie.
Configurație de Prelucrare pe 4 Axe
Capabilitatea integrată de prelucrare pe 4 axe susține operațiuni complexe de strunjire, îmbunătățind în același timp flexibilitatea prelucrării și productivitatea industrială.
Sistem de Scule Antrenate
Configurația cu scule antrenate susține operațiuni de frezare, găurire și prelucrare secundară, proiectate pentru o producție industrială eficientă cu procese multiple.
Sistem CNC de Control Avansat
Controllerul CNC integrat simplifică operarea mașinii, susținând în același timp gestionarea optimizată a fluxului de lucru și performanțe stabile de prelucrare industrială.
Performanță Stabilă de Prelucrare Industrială
Proiectat pentru medii industriale de producție, modelul JSL-42A combină o construcție rigidă a mașinii, capabilități stabile de prelucrare și productivitate industrială fiabilă pe termen lung.
Specificații Tehnice
Zona de Lucru |
|
|---|---|
Diametru maxim de strunjire |
42 mm |
Lungime maximă de strunjire |
220 / 200 mm |
Material rămas cu bucșă de ghidare fixă / sincronizată |
200 / 200 mm |
Arbore Principal |
|
Capacitate bară arbore principal |
42 mm |
Tip pensetă |
1 |
Tip bucșă de ghidare |
1 |
Turație maximă arbore |
6000 rpm |
Putere motor principal |
7.5 kW |
Tip acționare |
Motor-spindle |
Răcire |
Aer |
Subarbore |
|
Construcție |
Arbore simplu |
Scule |
|
Număr / dimensiune portscule externe (MS) |
6 / 16 x 16 x 95-155 |
Număr / dimensiune portscule fixe de alezare (MS & SS) |
5 / ER20 |
Număr / dimensiune stații axiale antrenate (MS & SS) |
3 - 3 |
Turație / cuplu maxim scule axiale antrenate (MS) |
4000 / 4 rpm / Nm |
Număr / dimensiune stații radiale antrenate (MS) |
4 / 5 x ER16 |
Turație / cuplu scule radiale antrenate (MS) |
3000 / ... rpm / Nm |
Capacitate găurire cu scule fixe |
13 / 10 |
Capacitate filetare cu scule fixe |
M10 / M8 |
Axe |
|
Număr de axe |
4 |
Viteză de deplasare rapidă |
18 mpm |
Instalare |
|
Spațiu ocupat × înălțime |
1 mm |
Greutate netă mașină |
1 kg |
Conexiune electrică |
3 x 400 VA |
Controlere CNC NCT de ultimă generație
Controlerele CNC NCT de ultimă generație oferă control precis și eficient pentru aplicațiile de prelucrare CNC. Proiectate pentru flexibilitate, controlerele NCT suportă programare conversațională, integrare cu software CAM și programare tradițională G-code. Funcțiile avansate ajută, de asemenea, la monitorizarea performanței mașinii și optimizarea operării, asigurând precizie ridicată, fiabilitate și productivitate constantă.
.png)
myNCT – Programare conversațională pentru mașini CNC
myNCT este un software de programare conversațională CNC ușor de utilizat, proiectat pentru a simplifica și accelera fluxurile de lucru din prelucrare. Interfața sa intuitivă face programarea accesibilă atât pentru începători, cât și pentru operatorii experimentați, permițând obținerea unor rezultate profesionale cu instruire minimă.
Caracteristici principale ale software-ului de programare CNC myNCT:
-Frezare 3+2 axe pentru prelucrare rapidă și precisă a geometrilor complexe
-Prelucrare tip buzunar pentru contururi libere, cu flexibilitate ridicată pentru forme complexe
-Cicli simpli de frezare pentru programarea rapidă a operațiunilor comune de prelucrare
-Frezare filete pentru realizarea precisă a filetelor în diverse materiale
-Cicli automatizați de găurire pentru -îmbunătățirea eficienței și productivității
-Capacități de frezare cu scule antrenate pentru operațiuni combinate de frezare și strunjire
-Cicli de strunjire pentru aplicații precise de canelare, filetare și strunjire
Grafică 3D Solid Model – Precizie și eficiență în controlerele CNC
Grafica 3D Solid Model din controlerele CNC oferă o soluție avansată pentru vizualizarea și verificarea în timp real a proceselor de prelucrare. Această tehnologie îi ajută pe operatori să:
-Detecteze erorile de programare CNC înainte de prelucrare
-Prevină potențialele coliziuni și deteriorarea mașinii
-Monitorizeze piesa de lucru și progresul prelucrării cu precizie ridicată
-Îmbunătățească productivitatea, să reducă risipa de material și să mențină o calitate constant ridicată a fabricației
Construcția mașinii și caracteristici principale
-Construcție rigidă din fontă pentru batiu, coloană și glisiere pentru stabilitate maximă
-Protecție semi-închisă sau complet închisă împotriva stropirii pentru siguranță îmbunătățită a operatorului
-Ghidaje liniare de precizie cu rulmenți cu bile sau role pe toate axele
-Sistem centralizat de lubrifiere cu ulei și capace metalice telescopice pentru ghidaje
-Arbore acționat prin curea pentru prelucrări fiabile la viteze ridicate
-Con arbore tip 40 compatibil cu sistemele de scule DIN sau BT
--Răcitor digital de ulei pentru stabilizarea termică a capului de lucru
-Protecție a arborelui cu aer comprimat și curățare automată a conului
-Șuruburi cu bile rectificate de înaltă precizie, cu piuliță dublă
-Șuruburi cu bile pretensionate și susținute la ambele capete pentru rigiditate ridicată
-Lampă de stare în trei culori
-Drum type tool magazine cu sistem ATC cu braț
-Proces rapid și fiabil de schimbare automată a sculelor
-Proiectată pentru fluxuri de producție eficiente
-Manipulare stabilă a sculelor în timpul operațiunilor de prelucrare la viteze ridicate
-Controler CNC NCT 304 Smart Touch cu interfață intuitivă touchscreen
-Sistem absolut de măsurare EnDat 2.2 pentru poziționare precisă
-Rezoluție de poziționare de 0.00005 mm cu interpolare nano
-Control CNC avansat optimizat pentru aplicații industriale de prelucrare
-Mișcare lină și precisă a axelor în condiții de lucru solicitante
-Structură mecanică optimizată pentru precizie de poziționare pe termen lung
-Protecție a rulmenților arborelui cu aer comprimat
