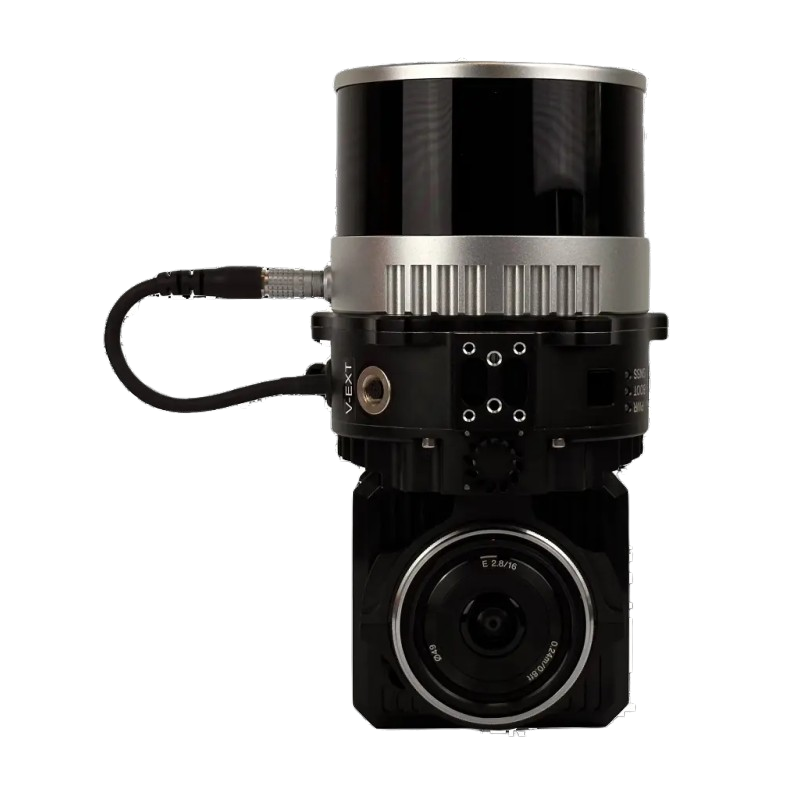

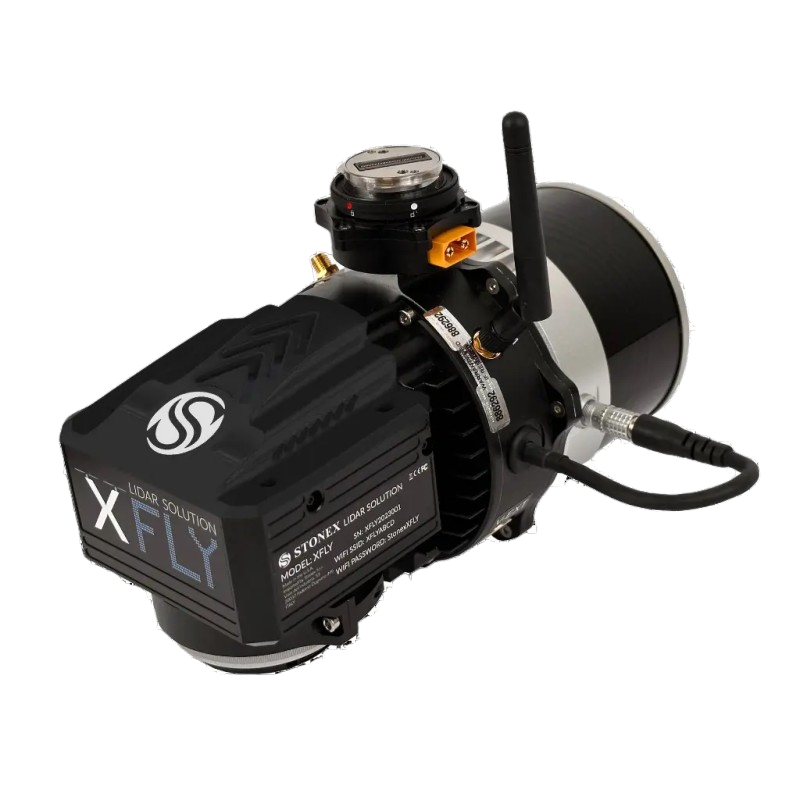

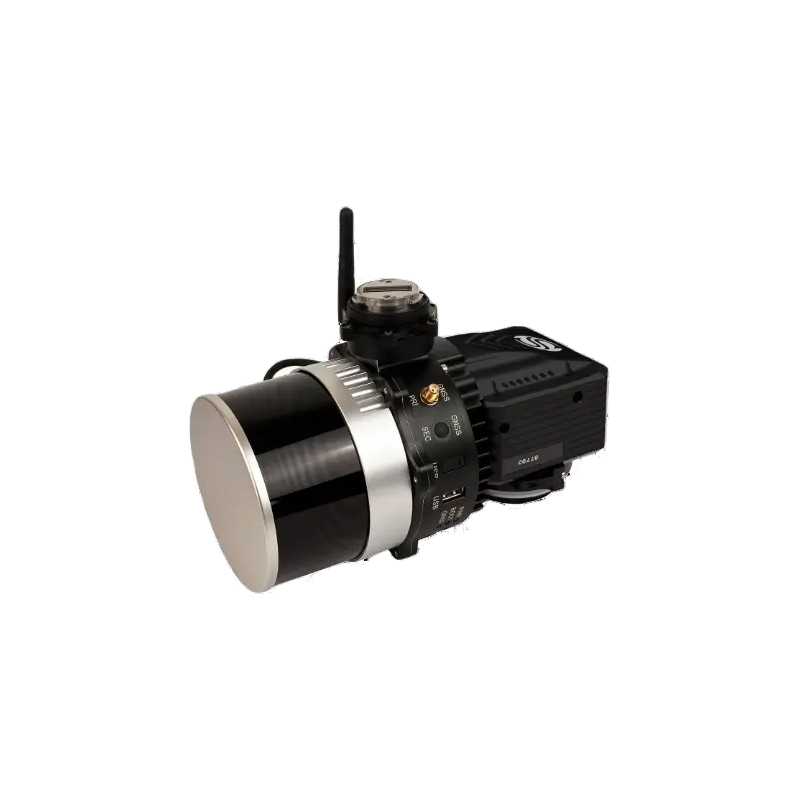

Stonex XFLY Modul Industrial de Imagistică și Măsurare de Înaltă Performanță
Stonex XFLY este un modul industrial compact și performant pentru imagistică și măsurare precisă, conceput pentru funcționare stabilă și integrare facilă în sisteme automatizate. Oferă acuratețe ridicată și fiabilitate în medii solicitante.
- Performanță ridicată în imagistică și măsurare
- Construcție robustă pentru utilizare industrială
- Captare rapidă și stabilă a datelor
- Design compact, ușor de integrat
- Ideal pentru automatizare, inspecție și control al calității
Share on
Stonex XFLY120
Soluție avansată LiDAR pentru DJI M350
Software-ul FLYpost
Software-ul observă și corectează nealinierea între INS și LiDAR și georeferențează datele într-un sistem de coordonate geografice. Traiectoria INS post-procesată, fișierele de scanare LiDAR și imaginile camerei sunt convertite în nori de puncte colorate în format LAS pentru procesare ulterioară.
Caracteristici Tehnice XFLY
XFLY³⁰⁰
Sistem
| Acuratețe verticală sistem (5m/s @50m) | ±3cm |
| AGL recomandat (Înălțime față de sol) | 50-120m |
| Greutate | 1,23kg (cu cameră) / 0,87kg (fără cameră) |
| Dimensiuni | 20,8 x 14,8 x 15,2 cm |
| Timp maxim de zbor (DJI M300) | 35 minute |
| Stocare externă | USB de 256GB inclus |
Acuratețe verticală
±3cm (5m/s @50m)
AGL recomandat
50-120m
Greutate
1,23kg (cu cameră) / 0,87kg (fără cameră)
Dimensiuni
20,8 x 14,8 x 15,2 cm
Timp max de zbor
35 minute (DJI M300)
Stocare
USB de 256GB inclus
Cameră
| Model | ADTi 24MP RGB |
| Obiectiv (Lentilă) | Sony E-Mount 16mm, FOV 70° |
| Rată maximă de declanșare | 2 secunde |
Model
ADTi 24MP RGB
Obiectiv & FOV
Sony E-Mount 16mm, FOV 70°
Rată max declanșare
2 secunde
LiDAR
| Senzor* | Hesai XT-32M2X |
| Rază de acțiune | 0,5 - 300m 80m @10% (toate canalele) |
| Acuratețe rază | ±1cm |
| FOV (Orizontal) | 360° |
| FOV (Vertical) | 40,3° |
| Unghi de scanare (Vertical) | de la -20,8° până la 19,5° |
| Divergență fascicul | 0,21° (H), 0,047° (V) ¹ |
| Canale | 32 |
| Eco-uri (Returns) | 3 |
| Rată impulsuri (Pulse Rate) |
640k/s (un singur ecou) 1280k/s (ecou dublu) 1920k/s (ecou triplu) |
Senzor / Canale
Hesai XT-32M2X / 32 ch
Rază / Acuratețe
0,5 - 300m (80m @10%) / ±1cm
FOV & Unghi Scanare
360° (H) x 40,3° (V) | Scanare verticală: -20,8° până la 19,5°
Divergență fascicul
0,21° (H), 0,047° (V) ¹
Eco-uri / Rată Impulsuri
Max 3 eco-uri | Până la 1920k/s (triplu)
INS Asistat GPS
| Constelații satelitari | GPS, GLONASS, BEIDOU, GALILEO |
| Rată de eșantionare (Output) | Până la 200HZ (INS) Până la 2000HZ (IMU) |
| Acuratețe Tangaj/Ruliu (Pitch/Roll) | 0,03 (RTK) ² 0,006 (PPK) |
| Acuratețe Cap (Heading) | 0,15 (RTK) ²,³ 0,03 (PPK) |
| Acuratețe viteză | <0,03 m/s |
| Acuratețe poziție | 1cm+1ppm (RTK) 0,5cm (PPK) |
Constelații
GPS, GLONASS, BEIDOU, GALILEO
Rată de ieșire
INS: 200HZ | IMU: 2000HZ
Acuratețe orientare
Pitch/Roll: 0,03 RTK / 0,006 PPK
Heading: 0,15 RTK / 0,03 PPK
Heading: 0,15 RTK / 0,03 PPK
Acuratețe Viteză / Poziție
Vit: <0,03 m/s
Poz: 1cm+1ppm RTK / 0,5cm PPK
Poz: 1cm+1ppm RTK / 0,5cm PPK
XFLY¹²⁰
Sistem
| Acuratețe verticală sistem (5m/s @50m) | ±3cm |
| AGL recomandat (Înălțime față de sol) | 50-80m |
| Greutate | 1,7kg (cu cameră) / 1,3kg (fără cameră) |
| Dimensiuni | 20,8 x 14,2 x 17 cm |
| Timp maxim de zbor (DJI M300) | 33 minute |
| Stocare externă | USB de 256GB inclus |
Acuratețe verticală
±3cm (5m/s @50m)
AGL recomandat
50-80m
Greutate
1,7kg (cu cameră) / 1,3kg (fără cameră)
Dimensiuni
20,8 x 14,2 x 17 cm
Timp max de zbor
33 minute (DJI M300)
Stocare
USB de 256GB inclus
Cameră
| Model | ADTi 24MP RGB |
| Obiectiv (Lentilă) | Sony E-Mount 16mm, FOV 70° |
| Rată maximă de declanșare | 2 secunde |
Model
ADTi 24MP RGB
Obiectiv & FOV
Sony E-Mount 16mm, FOV 70°
Rată max declanșare
2 secunde
LiDAR
| Senzor* | Hesai XT-32 |
| Rază de acțiune |
0,5 - 120m 80m @10% (canalele 9-24) 50m @10% (canalele 1-8; 25-32) |
| Acuratețe rază | ±1cm |
| FOV (Orizontal) | 360° |
| FOV (Vertical) | 31° |
| Unghi de scanare (Vertical) | de la -16° până la 15° |
| Divergență fascicul | 0,04° (H), 0,098° (V) ¹ |
| Canale | 32 |
| Eco-uri (Returns) | 2 |
| Rată impulsuri (Pulse Rate) |
640k/s (un singur ecou) 1280k/s (ecou dublu) |
Senzor / Canale
Hesai XT-32 / 32 ch
Rază / Acuratețe
0,5 - 120m / ±1cm
FOV & Unghi Scanare
360° (H) x 31° (V) | Scanare verticală: -16° până la 15°
Divergență fascicul
0,04° (H), 0,098° (V) ¹
Eco-uri / Rată Impulsuri
Max 2 eco-uri | Până la 1280k/s (dublu)
INS Asistat GPS
| Constelații satelitari | GPS, GLONASS, BEIDOU, GALILEO |
| Rată de eșantionare (Output) | Până la 200HZ (INS) Până la 2000HZ (IMU) |
| Acuratețe Tangaj/Ruliu (Pitch/Roll) | 0,03 (RTK) ² 0,006 (PPK) |
| Acuratețe Cap (Heading) | 0,15 (RTK) ²,³ 0,03 (PPK) |
| Acuratețe viteză | <0,03 m/s |
| Acuratețe poziție | 1cm+1ppm (RTK) 0,5cm (PPK) |
Constelații
GPS, GLONASS, BEIDOU, GALILEO
Rată de ieșire
INS: 200HZ | IMU: 2000HZ
Acuratețe orientare
Pitch/Roll: 0,03 RTK / 0,006 PPK
Heading: 0,15 RTK / 0,03 PPK
Heading: 0,15 RTK / 0,03 PPK
Acuratețe Viteză / Poziție
Vit: <0,03 m/s
Poz: 1cm+1ppm RTK / 0,5cm PPK
Poz: 1cm+1ppm RTK / 0,5cm PPK
1. Variază în funcție de intervalul de măsurare
2. Acuratețea dinamică depinde de tipul de mișcare
3. Cu o linie de bază de 1 metru
* SUNT DISPONIBILI ȘI ALȚI SENZORI: Pentru cerințe particulare, vă rugăm să ne contactați pentru a evalua senzori alternativi cu performanțe diferite.
