A Stonex XFLY egy kompakt, nagy teljesítményű ipari képalkotó és mérő modul, amely pontos adatgyűjtést és megbízható működést kínál. Könnyen integrálható automatizált rendszerekbe, és kiválóan teljesít igényes ipari környezetekben.

Nagy pontosságú képalkotás és mérés
Robusztus ipari kialakítás
Gyors és stabil adatgyűjtés
Kompakt méret a könnyű integrációért
Ideális automatizáláshoz, ellenőrzéshez és minőségellenőrzéshez

Share on

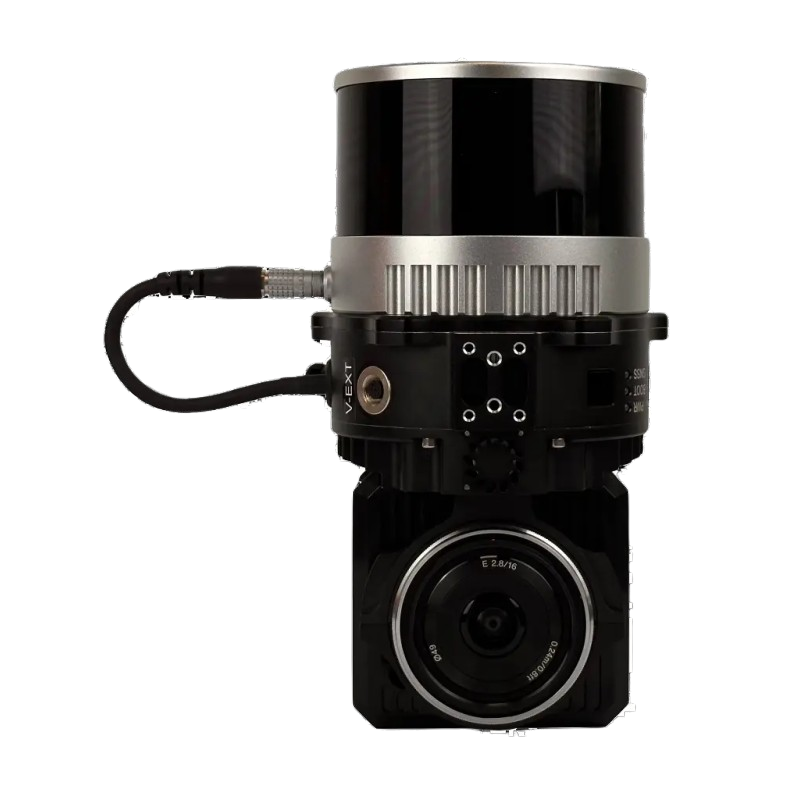

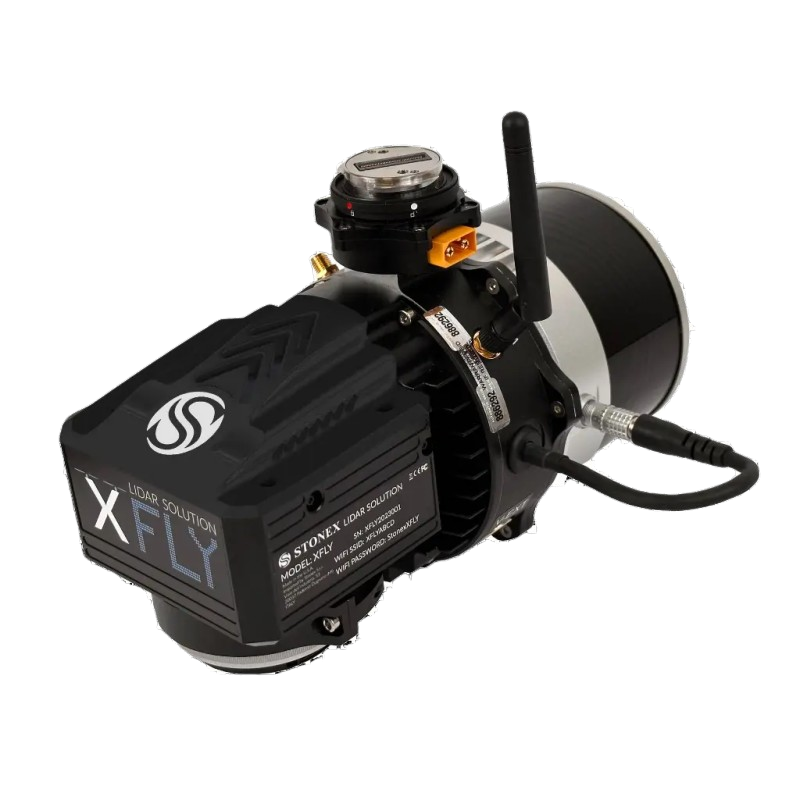

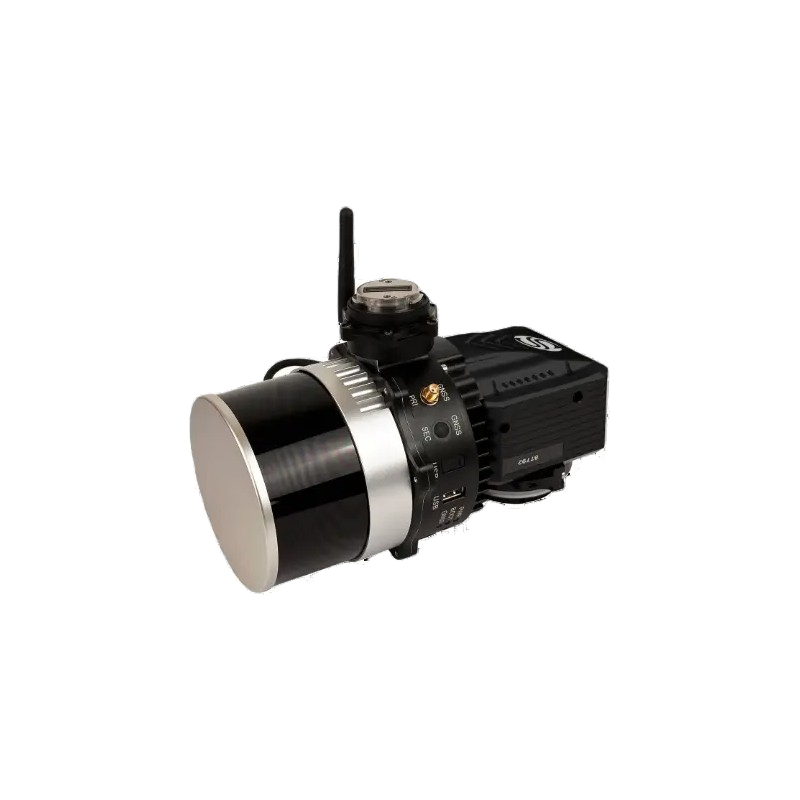

Stonex XFLY120

Fejlett LiDAR megoldás DJI M350-hez

FLYpost szoftver

A szoftver megfigyeli és kijavítja az INS és a LiDAR közötti eltéréseket, és az adatokat egy földrajzi koordináta-rendszerbe georeferálja. Az utólag feldolgozott INS-pályát, a LiDAR szkennelési fájlokat és a kameraképeket LAS formátumban színes pontfelhőkké alakítják további feldolgozás céljából.

XFLY Műszaki Jellemzők

XFLY³⁰⁰

Rendszer (System)

Rendszer vertikális pontossága (5m/s @50m)	±3cm
Ajánlott repülési magasság (AGL)	50-120m
Súly	1,23kg (kamerával) / 0,87kg (kamera nélkül)
Méretek	20,8 x 14,8 x 15,2 cm
Maximális repülési idő (DJI M300)	35 perc
Külső tárhely	256GB-os USB mellékelve

Vertikális pontosság

±3cm (5m/s @50m)

Ajánlott magasság

50-120m

Súly

1,23kg (kam.-val) / 0,87kg (kam. nélkül)

Méretek

20,8 x 14,8 x 15,2 cm

Max repülési idő

35 perc (DJI M300)

Tárhely

256GB USB mellékelve

Kamera (Camera)

Modell	ADTi 24MP RGB
Objektív (Lencse)	Sony E-Mount 16mm, 70° FOV (látószög)
Maximális kioldási gyakoriság	2 másodperc

Modell

ADTi 24MP RGB

Objektív & FOV

Sony E-Mount 16mm, 70° FOV

Max kioldási idő

2 másodperc

LiDAR

Szenzor*	Hesai XT-32M2X
Hatótávolság	0,5 - 300m 80m @10% (minden csatorna)
Távolsági pontosság	±1cm
Látószög (Vízszintes / Horizontal)	360°
Látószög (Függőleges / Vertical)	40,3°
Pásztázási szög (Függőleges)	-20,8° és 19,5° között
Sugárdivergencia	0,21° (H), 0,047° (V) ¹
Csatornák száma	32
Visszaverődés (Returns)	3
Impulzusszám (Pulse Rate)	640k/s (egyszeres visszaverődés) 1280k/s (dupla visszaverődés) 1920k/s (tripla visszaverődés)

Szenzor / Csatornák

Hesai XT-32M2X / 32 csat.

Hatótáv / Pontosság

0,5 - 300m (80m @10%) / ±1cm

Látószög & Pásztázás

360° (H) x 40,3° (V) | Függőleges pásztázás: -20,8° és 19,5° között

Sugárdivergencia

0,21° (H), 0,047° (V) ¹

Visszaverődés / Impulzus

Max 3 visszaverődés | Akár 1920k/s (tripla)

GPS-Támogatott INS (GPS-Aided INS)

Műholdkonstellációk	GPS, GLONASS, BEIDOU, GALILEO
Adatfrissítési gyakoriság (Output Rates)	Akár 200HZ (INS) Akár 2000HZ (IMU)
Bólintási/Legyezési pontosság (Pitch/Roll)	0,03 (RTK) ² 0,006 (PPK)
Irányszög pontosság (Heading)	0,15 (RTK) ²,³ 0,03 (PPK)
Sebesség pontossága	<0,03 m/s
Pozicionálási pontosság	1cm+1ppm (RTK) 0,5cm (PPK)

Műholdak

GPS, GLONASS, BEIDOU, GALILEO

Frissítési gyakoriság

INS: 200HZ | IMU: 2000HZ

Orientációs pontosság

Pitch/Roll: 0,03 RTK / 0,006 PPK
Heading: 0,15 RTK / 0,03 PPK

Sebesség / Pozíció pontosság

Seb: <0,03 m/s
Poz: 1cm+1ppm RTK / 0,5cm PPK

XFLY¹²⁰

Rendszer (System)

Rendszer vertikális pontossága (5m/s @50m)	±3cm
Ajánlott repülési magasság (AGL)	50-80m
Súly	1,7kg (kamerával) / 1,3kg (kamera nélkül)
Méretek	20,8 x 14,2 x 17 cm
Maximális repülési idő (DJI M300)	33 perc
Külső tárhely	256GB-os USB mellékelve

Vertikális pontosság

±3cm (5m/s @50m)

Ajánlott magasság

50-80m

Súly

1,7kg (kam.-val) / 1,3kg (kam. nélkül)

Méretek

20,8 x 14,2 x 17 cm

Max repülési idő

33 perc (DJI M300)

Tárhely

256GB USB mellékelve

Kamera (Camera)

Modell	ADTi 24MP RGB
Objektív (Lencse)	Sony E-Mount 16mm, 70° FOV (látószög)
Maximális kioldási gyakoriság	2 másodperc

Modell

ADTi 24MP RGB

Objektív & FOV

Sony E-Mount 16mm, 70° FOV

Max kioldási idő

2 másodperc

LiDAR

Szenzor*	Hesai XT-32
Hatótávolság	0,5 - 120m 80m @10% (9-24 csatornák) 50m @10% (1-8; 25-32 csatornák)
Távolsági pontosság	±1cm
Látószög (Vízszintes / Horizontal)	360°
Látószög (Függőleges / Vertical)	31°
Pásztázási szög (Függőleges)	-16° és 15° között
Sugárdivergencia	0,04° (H), 0,098° (V) ¹
Csatornák száma	32
Visszaverődés (Returns)	2
Impulzusszám (Pulse Rate)	640k/s (egyszeres visszaverődés) 1280k/s (dupla visszaverődés)

Szenzor / Csatornák

Hesai XT-32 / 32 csat.

Hatótáv / Pontosság

0,5 - 120m / ±1cm

Látószög & Pásztázás

360° (H) x 31° (V) | Függőleges pásztázás: -16° és 15° között

Sugárdivergencia

0,04° (H), 0,098° (V) ¹

Visszaverődés / Impulzus

Max 2 visszaverődés | Akár 1280k/s (dupla)

GPS-Támogatott INS (GPS-Aided INS)

Műholdkonstellációk	GPS, GLONASS, BEIDOU, GALILEO
Adatfrissítési gyakoriság (Output Rates)	Akár 200HZ (INS) Akár 2000HZ (IMU)
Bólintási/Legyezési pontosság (Pitch/Roll)	0,03 (RTK) ² 0,006 (PPK)
Irányszög pontosság (Heading)	0,15 (RTK) ²,³ 0,03 (PPK)
Sebesség pontossága	<0,03 m/s
Pozicionálási pontosság	1cm+1ppm (RTK) 0,5cm (PPK)

Műholdak

GPS, GLONASS, BEIDOU, GALILEO

Frissítési gyakoriság

INS: 200HZ | IMU: 2000HZ

Orientációs pontosság

Pitch/Roll: 0,03 RTK / 0,006 PPK
Heading: 0,15 RTK / 0,03 PPK

Sebesség / Pozíció pontosság

Seb: <0,03 m/s
Poz: 1cm+1ppm RTK / 0,5cm PPK

1. A mérési tartomány függvényében változik

2. A dinamikus pontosság a mozgás típusától függ

3. 1 méteres bázisvonallal

* EGYÉB SZENZOROK IS ELÉRHETŐK: Egyedi igények esetén kérjük, vegye fel velünk a kapcsolatot alternatív, eltérő teljesítményű szenzorok értékeléséhez.
