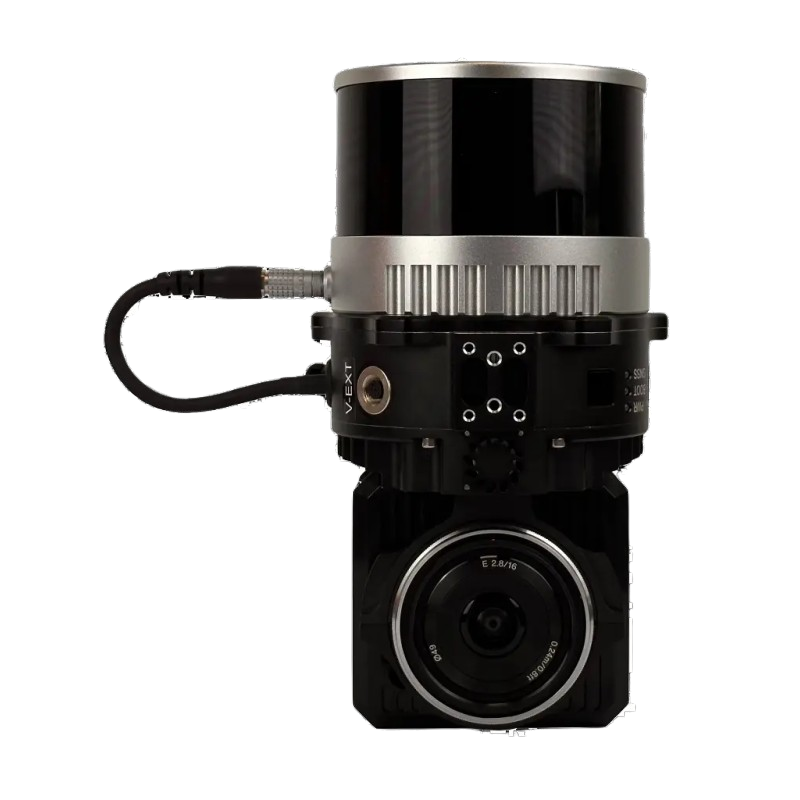

Stonex XFLY Hochleistungs-Industrie-Modul für Bildgebung & Messung
Modul Product Comments (productcomments) muss installiert sein!
Das Stonex XFLY ist ein kompaktes, leistungsstarkes Industrie-Modul für Bildgebung und Messung. Es bietet präzise Datenerfassung, zuverlässige Performance und lässt sich problemlos in automatisierte Systeme integrieren.
- Hochpräzise Bildgebung und Messleistung
- Robuste Bauweise für industrielle Nutzung
- Schnelle und stabile Datenerfassung
- Kompaktes Design für einfache Integration
- Ideal für Automatisierung, Inspektion und Qualitätskontrolle
Stonex XFLY120
Fortschrittliche LiDAR-Lösung für DJI M350
Fortschrittliche LiDAR-Lösung für DJI M350
Die Software beobachtet und korrigiert Fehlausrichtungen zwischen INS und LiDAR und georeferenziert die Daten in einem geografischen Koordinatensystem. Die nachbearbeitete INS-Trajektorie, LiDAR-Scandateien und Kamerabilder werden zur weiteren Verarbeitung in farbige Punktwolken im LAS-Format konvertiert.
Technische Daten XFLY
XFLY³⁰⁰
System
| Vertikale Systemgenauigkeit (5m/s @50m) | ±3cm |
| Empfohlene Flughöhe (AGL) | 50–120m |
| Gewicht | 1,23kg (mit Kamera) / 0,87kg (ohne Kamera) |
| Abmessungen | 20,8 x 14,8 x 15,2 cm |
| Maximale Flugzeit (DJI M300) | 35 Minuten |
| Externer Speicher | 256GB USB-Stick im Lieferumfang enthalten |
Vertikale Genauigkeit
±3cm (5m/s @50m)
Empfohlene Flughöhe
50–120m
Gewicht
1,23kg (mit Kamera) / 0,87kg (ohne Kamera)
Abmessungen
20,8 x 14,8 x 15,2 cm
Max. Flugzeit
35 Minuten (DJI M300)
Speicher
256GB USB inklusive
Kamera
| Modell | ADTi 24MP RGB |
| Objektiv (Linse) | Sony E-Mount 16mm, FOV 70° |
| Maximale Auslöserate | 2 Sekunden |
Modell
ADTi 24MP RGB
Objektiv & FOV
Sony E-Mount 16mm, FOV 70°
Max. Auslöserate
2 Sekunden
LiDAR
| Sensor* | Hesai XT-32M2X |
| Reichweite | 0,5 – 300m 80m @10% (alle Kanäle) |
| Entfernungsgenauigkeit | ±1cm |
| Sichtfeld (Horizontal) | 360° |
| Sichtfeld (Vertikal) | 40,3° |
| Scanwinkel (Vertikal) | von -20,8° bis 19,5° |
| Strahldivergenz | 0,21° (H), 0,047° (V) ¹ |
| Kanäle | 32 |
| Echos (Returns) | 3 |
| Impulsrate (Pulse Rate) |
640k/s (Einfachecho) 1280k/s (Doublecho) 1920k/s (Triplecho) |
Sensor / Kanäle
Hesai XT-32M2X / 32 Kanäle
Reichweite / Genauigkeit
0,5 – 300m (80m @10%) / ±1cm
Sichtfeld & Scanwinkel
360° (H) x 40,3° (V) | Vertikaler Scan: -20,8° bis 19,5°
Strahldivergenz
0,21° (H), 0,047° (V) ¹
Echos / Impulsrate
Max. 3 Echos | Bis zu 1920k/s (dreifach)
GPS-gestütztes INS
| Satellitenkonstellationen | GPS, GLONASS, BEIDOU, GALILEO |
| Ausgaberate (Output) | Bis zu 200HZ (INS) Bis zu 2000HZ (IMU) |
| Genauigkeit Nicken/Rollen (Pitch/Roll) | 0,03 (RTK) ² 0,006 (PPK) |
| Genauigkeit Kurs (Heading) | 0,15 (RTK) ²,³ 0,03 (PPK) |
| Geschwindigkeitsgenauigkeit | <0,03 m/s |
| Positionsgenauigkeit | 1cm+1ppm (RTK) 0,5cm (PPK) |
Konstellationen
GPS, GLONASS, BEIDOU, GALILEO
Ausgaberate
INS: 200HZ | IMU: 2000HZ
Orientierungsgenauigkeit
Pitch/Roll: 0,03 RTK / 0,006 PPK
Heading: 0,15 RTK / 0,03 PPK
Heading: 0,15 RTK / 0,03 PPK
Geschwindigkeit / Position
Geschw: <0,03 m/s
Pos: 1cm+1ppm RTK / 0,5cm PPK
Pos: 1cm+1ppm RTK / 0,5cm PPK
XFLY¹²⁰
System
| Vertikale Systemgenauigkeit (5m/s @50m) | ±3cm |
| Empfohlene Flughöhe (AGL) | 50–80m |
| Gewicht | 1,7kg (mit Kamera) / 1,3kg (ohne Kamera) |
| Abmessungen | 20,8 x 14,2 x 17 cm |
| Maximale Flugzeit (DJI M300) | 33 Minuten |
| Externer Speicher | 256GB USB-Stick im Lieferumfang enthalten |
Vertikale Genauigkeit
±3cm (5m/s @50m)
Empfohlene Flughöhe
50–80m
Gewicht
1,7kg (mit Kamera) / 1,3kg (ohne Kamera)
Abmessungen
20,8 x 14,2 x 17 cm
Max. Flugzeit
33 Minuten (DJI M300)
Speicher
256GB USB inklusive
Kamera
| Modell | ADTi 24MP RGB |
| Objektiv (Linse) | Sony E-Mount 16mm, FOV 70° |
| Maximale Auslöserate | 2 Sekunden |
Modell
ADTi 24MP RGB
Objektiv & FOV
Sony E-Mount 16mm, FOV 70°
Max. Auslöserate
2 Sekunden
LiDAR
| Sensor* | Hesai XT-32 |
| Reichweite |
0,5 – 120m 80m @10% (Kanäle 9-24) 50m @10% (Kanäle 1-8; 25-32) |
| Entfernungsgenauigkeit | ±1cm |
| Sichtfeld (Horizontal) | 360° |
| Sichtfeld (Vertikal) | 31° |
| Scanwinkel (Vertikal) | von -16° bis 15° |
| Strahldivergenz | 0,04° (H), 0,098° (V) ¹ |
| Kanäle | 32 |
| Echos (Returns) | 2 |
| Impulsrate (Pulse Rate) |
640k/s (Einfachecho) 1280k/s (Doublecho) |
Sensor / Kanäle
Hesai XT-32 / 32 Kanäle
Reichweite / Genauigkeit
0,5 – 120m / ±1cm
Sichtfeld & Scanwinkel
360° (H) x 31° (V) | Vertikaler Scan: -16° bis 15°
Strahldivergenz
0,04° (H), 0,098° (V) ¹
Echos / Impulsrate
Max. 2 Echos | Bis zu 1280k/s (doppelt)
GPS-gestütztes INS
| Satellitenkonstellationen | GPS, GLONASS, BEIDOU, GALILEO |
| Ausgaberate (Output) | Bis zu 200HZ (INS) Bis zu 2000HZ (IMU) |
| Genauigkeit Nicken/Rollen (Pitch/Roll) | 0,03 (RTK) ² 0,006 (PPK) |
| Genauigkeit Kurs (Heading) | 0,15 (RTK) ²,³ 0,03 (PPK) |
| Geschwindigkeitsgenauigkeit | <0,03 m/s |
| Positionsgenauigkeit | 1cm+1ppm (RTK) 0,5cm (PPK) |
Konstellationen
GPS, GLONASS, BEIDOU, GALILEO
Ausgaberate
INS: 200HZ | IMU: 2000HZ
Orientierungsgenauigkeit
Pitch/Roll: 0,03 RTK / 0,006 PPK
Heading: 0,15 RTK / 0,03 PPK
Heading: 0,15 RTK / 0,03 PPK
Geschwindigkeit / Position
Geschw: <0,03 m/s
Pos: 1cm+1ppm RTK / 0,5cm PPK
Pos: 1cm+1ppm RTK / 0,5cm PPK
1. Variiert je nach Messbereich
2. Die dynamische Genauigkeit hängt von der Art der Bewegung ab
3. Bei einer Basislinie von 1 Meter
* WEITERE SENSOREN VERFÜGBAR: Für spezielle Anforderungen kontaktieren Sie uns bitte, um alternative Sensoren mit abweichenden Leistungsdaten zu prüfen.
