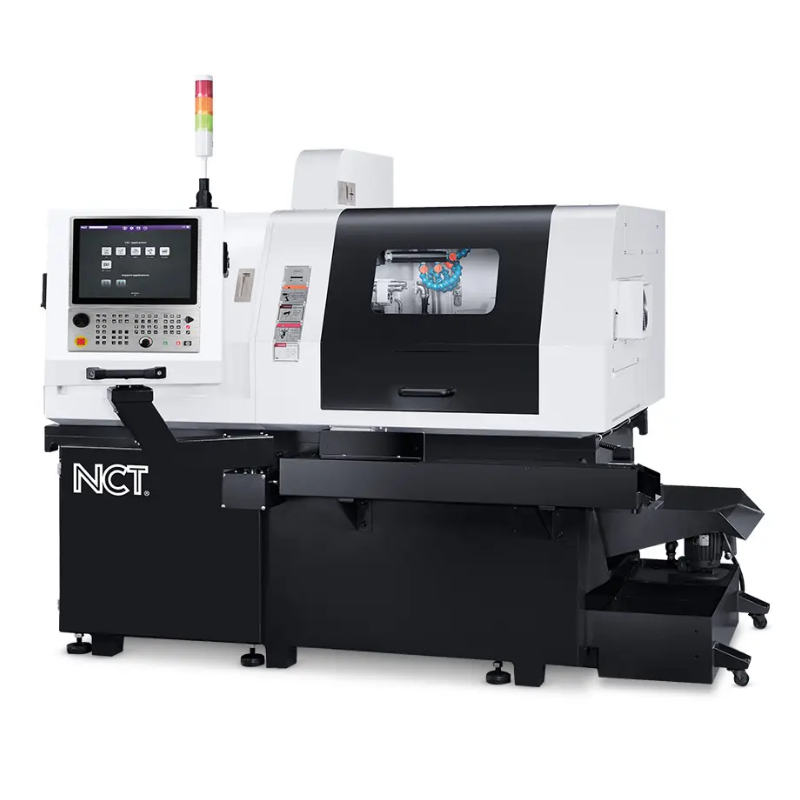

NCT JSL-42A Swiss-Type CNC-Drehmaschine
0,00 €
Bruttopreis
- Swiss-Type CNC-Drehmaschine für Präzisionsbearbeitung
- 42 mm Stangenkapazität für Industriekomponenten
- Hochgeschwindigkeitsspindel bis zu 6000 rpm
- 4-Achsen-Bearbeitung für komplexe Anwendungen
- Angetriebenes Werkzeugsystem für Fräs- und Bohrarbeiten
Share on
Präzisions-CNC-Drehen für die Industrielle Fertigung
Swiss-Typ CNC-Drehmaschine
Die NCT JSL-42A ist eine Swiss-Typ CNC-Drehmaschine, die für hochpräzise industrielle Bearbeitungsanwendungen entwickelt wurde und stabile Drehbearbeitungsleistung sowie optimierte Produktionseffizienz bietet.
42 mm Stangenkapazität Fähigkeit
Mit einer Stangenkapazität von bis zu 42 mm unterstützt die JSL-42A die effiziente Bearbeitung industrieller Stangenmaterialien und präziser mechanischer Komponenten.
Hochgeschwindigkeits-Spindelleistung
Das Spindelsystem unterstützt Drehzahlen von bis zu 6000 rpm und gewährleistet dadurch eine effiziente Bearbeitungsleistung sowie eine zuverlässige Präzisionsdrehbearbeitung.
4-Achsen-Bearbeitungskonfiguration
Die integrierte 4-Achsen-Bearbeitungsfähigkeit unterstützt komplexe Drehbearbeitungen und verbessert gleichzeitig die Bearbeitungsflexibilität sowie die industrielle Produktivität.
Angetriebenes Werkzeugsystem
Die angetriebene Werkzeugkonfiguration unterstützt Fräs-, Bohr- und sekundäre Bearbeitungsoperationen, die für eine effiziente industrielle Mehrprozessfertigung ausgelegt sind.
Fortschrittliches CNC-Steuerungssystem
Der integrierte CNC-Controller vereinfacht die Maschinenbedienung und unterstützt gleichzeitig ein optimiertes Workflow-Management sowie eine stabile industrielle Bearbeitungsleistung.
Stabile Industrielle Bearbeitungsleistung
Der JSL-42A wurde für industrielle Fertigungsumgebungen entwickelt und kombiniert eine robuste Maschinenkonstruktion, stabile Bearbeitungsleistung und zuverlässige langfristige industrielle Produktivität.
Technische Spezifikationen
Arbeitsbereich |
|
|---|---|
Maximaler Drehdurchmesser |
42 mm |
Maximale Drehlänge |
220 / 200 mm |
Restmaterial mit fester / synchronisierter Führungsbuchse |
200 / 200 mm |
Hauptspindel |
|
Stangendurchlass Hauptspindel |
42 mm |
Spannzangentyp |
1 |
Führungsbuchsentyp |
1 |
Maximale Spindeldrehzahl |
6000 rpm |
Hauptmotorleistung |
7.5 kW |
Antriebsart |
Motor-Spindel |
Kühlung |
Luft |
Gegenspindel |
|
Konstruktion |
Einzelspindel |
Werkzeugsystem |
|
Anzahl / Größe der externen Werkzeughalter (MS) |
6 / 16 x 16 x 95-155 |
Anzahl / Größe der festen Bohrwerkzeughalter (MS & SS) |
5 / ER20 |
Anzahl / Größe der angetriebenen axialen Werkzeugstationen (MS & SS) |
3 - 3 |
Max. Drehzahl / Drehmoment der angetriebenen Axialwerkzeuge (MS) |
4000 / 4 rpm / Nm |
Anzahl / Größe der angetriebenen radialen Werkzeugstationen (MS) |
4 / 5 x ER16 |
Drehzahl / Drehmoment der angetriebenen Radialwerkzeuge (MS) |
3000 / ... rpm / Nm |
Bohrkapazität mit festen Werkzeugen |
13 / 10 |
Gewindeschneidkapazität mit festen Werkzeugen |
M10 / M8 |
Achsen |
|
Anzahl der Achsen |
4 |
Eilganggeschwindigkeit |
18 mpm |
Installation |
|
Stellfläche × Höhe |
1 mm |
Nettogewicht der Maschine |
1 kg |
Elektrischer Anschluss |
3 x 400 VA |
NCT CNC-Steuerungen der nächsten Generation
Die NCT CNC-Steuerungen der nächsten Generation bieten präzise und effiziente Steuerung für CNC-Bearbeitungsanwendungen. Die NCT-Steuerungen wurden für maximale Flexibilität entwickelt und unterstützen dialogorientierte Programmierung, CAM-Softwareintegration sowie traditionelle G-Code-Programmierung. Erweiterte Funktionen helfen zudem bei der Überwachung der Maschinenleistung und der Optimierung des Betriebs und gewährleisten dauerhaft hohe Präzision, Zuverlässigkeit und Produktivität.
.png)
myNCT – Dialogprogrammierung für CNC-Maschinen
myNCT ist eine benutzerfreundliche dialogorientierte CNC-Programmiersoftware, die entwickelt wurde, um Bearbeitungsabläufe zu vereinfachen und zu beschleunigen. Die intuitive Benutzeroberfläche macht die Programmierung sowohl für Anfänger als auch für erfahrene Bediener leicht zugänglich und ermöglicht professionelle Ergebnisse mit minimalem Schulungsaufwand.
Hauptmerkmale der myNCT CNC-Programmiersoftware:
-3+2-Achs-Fräsen für schnelle und präzise Bearbeitung komplexer Geometrien
-Freiform-Konturtaschenbearbeitung mit hoher Flexibilität für komplexe Formen
-Einfache Fräszyklen zur schnellen Programmierung gängiger Bearbeitungsvorgänge
-Gewindefräsen für präzise Gewindeherstellung in verschiedenen Materialien
-Automatisierte Bohrzyklen zur Steigerung von Effizienz und Produktivität
-Angetriebene Werkzeugfunktionen für kombinierte Fräs- und Drehbearbeitung
-Drehzyklen für präzise Nut-, Gewinde- und Drehbearbeitungen
3D Solid Model Grafik – Präzision und Effizienz in CNC-Steuerungen
3D-Solid-Model-Grafiken in CNC-Steuerungen bieten eine fortschrittliche Lösung zur Echtzeitvisualisierung und Überprüfung von Bearbeitungsprozessen. Diese Technologie unterstützt Bediener dabei:
-CNC-Programmierfehler vor der Bearbeitung zu erkennen
-Mögliche Kollisionen und Maschinenschäden zu vermeiden
-Das Werkstück und den Bearbeitungsfortschritt mit hoher Genauigkeit zu überwachen
-Die Produktivität zu steigern, Materialverschwendung zu reduzieren und dauerhaft hohe Fertigungsqualität sicherzustellen
Maschinenkonstruktion und Hauptmerkmale
-Robustes Maschinenbett, Säule und Führungen aus Gusseisen für maximale Stabilität
-Halb oder vollständig geschlossener Spritzschutz für erhöhte Bedienersicherheit
-Präzisions-Linearführungen mit Kugel- oder Rollenlagern auf allen Achsen
-Zentrales ölgeschmiertes Führungssystem mit teleskopischen Metallabdeckungen
-Riemengetriebene Spindel für zuverlässige Hochgeschwindigkeitsbearbeitung
-40er Spindelkegel kompatibel mit DIN- oder BT-Werkzeugsystemen
-Digitaler Ölkühler zur thermischen Stabilisierung des Spindelstocks
-Spindelschutz durch Druckluft und automatische Kegelreinigung
-Hochpräzise geschliffene Kugelumlaufspindeln mit Doppelmutter
-Vorgespannte Kugelumlaufspindeln mit beidseitiger Lagerung für hohe Steifigkeit
-Dreifarbige Statusanzeigelampe
-Trommel-Werkzeugmagazin mit Arm-ATC-System
-Schneller und zuverlässiger automatischer Werkzeugwechselprozess
-Für effiziente Produktionsabläufe entwickelt
-Stabile Werkzeugführung bei Hochgeschwindigkeitsbearbeitungen
-NCT 304 Smart Touch CNC mit intuitiver Touchscreen-Benutzeroberfläche
-EnDat 2.2 Absolutmesssystem für präzise Positionierung
-0.00005 mm Positionierungsauflösung mit Nano-Interpolation
-Fortschrittliche CNC-Steuerung optimiert für industrielle Bearbeitungsanwendungen
-Sanfte und präzise Achsbewegungen unter anspruchsvollen Arbeitsbedingungen
-Optimierte mechanische Struktur für langfristige Positioniergenauigkeit
-Spindellagerschutz durch Druckluft
