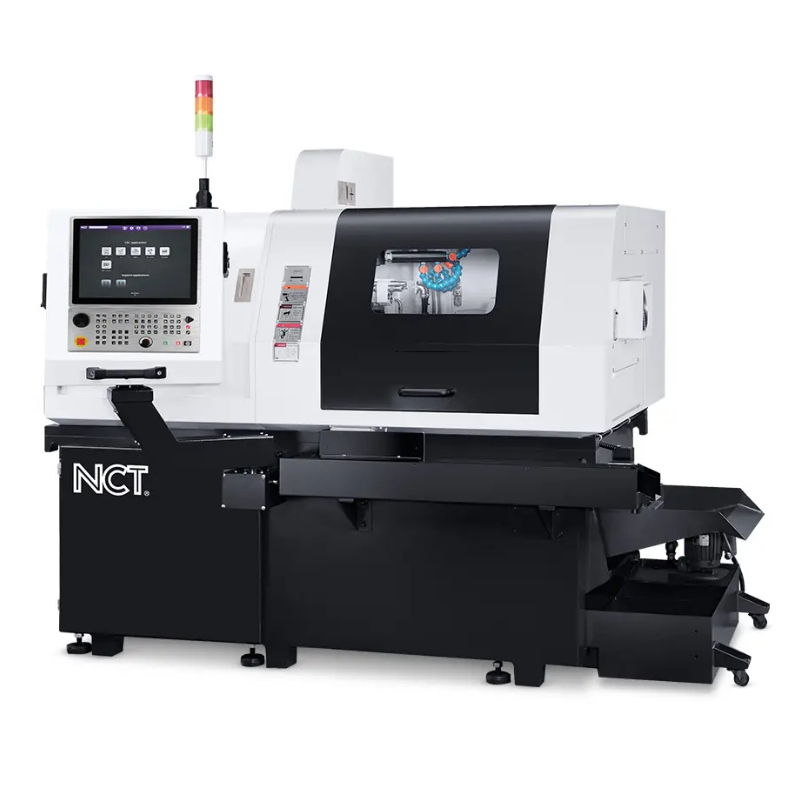

NCT JSL-42A Swiss-Type CNC Esztergagép
Product Comments module (productcomments) must be installed!
- Swiss-Type CNC esztergagép precíziós esztergáláshoz
- 42 mm rúdkapacitás ipari alkatrészekhez
- Nagy sebességű főorsó akár 6000 rpm fordulatszámmal
- 4 tengelyes megmunkálási képesség összetett műveletekhez
- Hajtott szerszámrendszer marási és fúrási alkalmazásokhoz
Precíziós CNC Esztergálás Ipari Gyártáshoz
Swiss-Típusú CNC Eszterga
Az NCT JSL-42A egy Swiss-típusú CNC eszterga, amelyet nagy pontosságú ipari megmunkálási alkalmazásokhoz terveztek, stabil esztergálási képességgel és optimalizált gyártási hatékonysággal.
42 mm Rúdkapacitás Képesség
A legfeljebb 42 mm-es rúdkapacitásnak köszönhetően a JSL-42A támogatja az ipari rúdanyagok és precíziós mechanikai alkatrészek hatékony megmunkálását.
Nagysebességű Orsóteljesítmény
Az orsórendszer akár 6000 rpm fordulatszámot is támogat, biztosítva a hatékony megmunkálási teljesítményt és a megbízható precíziós esztergálási képességet.
4 Tengelyes Megmunkálási Konfiguráció
Az integrált 4 tengelyes megmunkálási képesség támogatja az összetett esztergálási műveleteket, miközben javítja a megmunkálási rugalmasságot és az ipari termelékenységet.
Hajtott Szerszámrendszer
A hajtott szerszámkonfiguráció támogatja a marási, fúrási és másodlagos megmunkálási műveleteket, amelyeket hatékony, többfolyamatos ipari gyártáshoz terveztek.
Fejlett CNC Vezérlőrendszer
Az integrált CNC vezérlő leegyszerűsíti a gép kezelését, miközben támogatja az optimalizált munkafolyamat-kezelést és a stabil ipari megmunkálási teljesítményt.
Stabil Ipari Megmunkálási Teljesítmény
Az ipari gyártási környezetekhez tervezett JSL-42A merev gépkonstrukciót, stabil megmunkálási képességet és megbízható, hosszú távú ipari termelékenységet kínál.
Műszaki Adatok
Munkaterület |
|
|---|---|
Maximális esztergálási átmérő |
42 mm |
Maximális esztergálási hossz |
220 / 200 mm |
Maradékanyag fix / szinkronizált vezetőpersellyel |
200 / 200 mm |
Főorsó |
|
Főorsó rúdkapacitása |
42 mm |
Befogópatron típusa |
1 |
Vezetőpersely típusa |
1 |
Maximális orsófordulatszám |
6000 rpm |
Főmotor teljesítménye |
7.5 kW |
Meghajtás típusa |
Motororsó |
Hűtés |
Levegő |
Mellékorsó |
|
Konstrukció |
Egyorsós |
Szerszámrendszer |
|
Külső szerszámtartók száma / mérete (MS) |
6 / 16 x 16 x 95-155 |
Fix fúrószerszám-tartók száma / mérete (MS & SS) |
5 / ER20 |
Hajtott axiális szerszámállomások száma / mérete (MS & SS) |
3 - 3 |
Hajtott axiális szerszámok max. fordulatszáma / nyomatéka (MS) |
4000 / 4 rpm / Nm |
Hajtott radiális szerszámállomások száma / mérete (MS) |
4 / 5 x ER16 |
Hajtott radiális szerszámok fordulatszáma / nyomatéka (MS) |
3000 / ... rpm / Nm |
Fúrási kapacitás fix szerszámokkal |
13 / 10 |
Menetvágási kapacitás fix szerszámokkal |
M10 / M8 |
Tengelyek |
|
Tengelyek száma |
4 |
Gyorsjárati sebesség |
18 mpm |
Telepítés |
|
Helyigény × magasság |
1 mm |
Nettó géptömeg |
1 kg |
Elektromos csatlakozás |
3 x 400 VA |
NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)
myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz
3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
