KSCAN - Magic
Scaner 3D compozit
Seria KSCAN-Magic Upgrade, scanerul 3D compozit de ultimă oră care integrează lasere în infraroșu și albastru într-un singur instrument versatil, se adresează diverselor aplicații.
Acest scaner 3D compozit are cinci moduri de operare standard: scanare pe suprafețe mari cu lasere în infraroșu paralele, scanare ultra-rapidă cu cruci laser albastre, scanare hiperfină cu lasere paralele albastre, scanare adâncime cu un singur laser albastru și un dispozitiv încorporat. sistem de fotogrammetrie cu suprafață mare.
Seria noastră inovatoare de scanere 3D încorporează o tehnică de scanare și calibrare 3D cu spectru multiplu, combinând eficiența excepțională și acuratețea fără compromisuri. Dispune de viteză de scanare rapidă, acuratețe ridicată, captare excelentă a detaliilor, zonă mare de scanare și profunzime de câmp extinsă care optimizează foarte mult fluxurile de lucru de măsurare 3D și accelerează timpul de lansare a produsului pe piață.
Cinci moduri la îndemână
Scanare pe suprafețe mari
KSCAN-Magic adoptă în mod inovator scanarea pe suprafețe mari, alimentată de 11 linii laser paralele în infraroșu. Suprafața sa de scanare maximă atinge 1440 mm x 860 mm, realizând cu ușurință măsurători pe o gamă largă.
Ultra-fast scanning

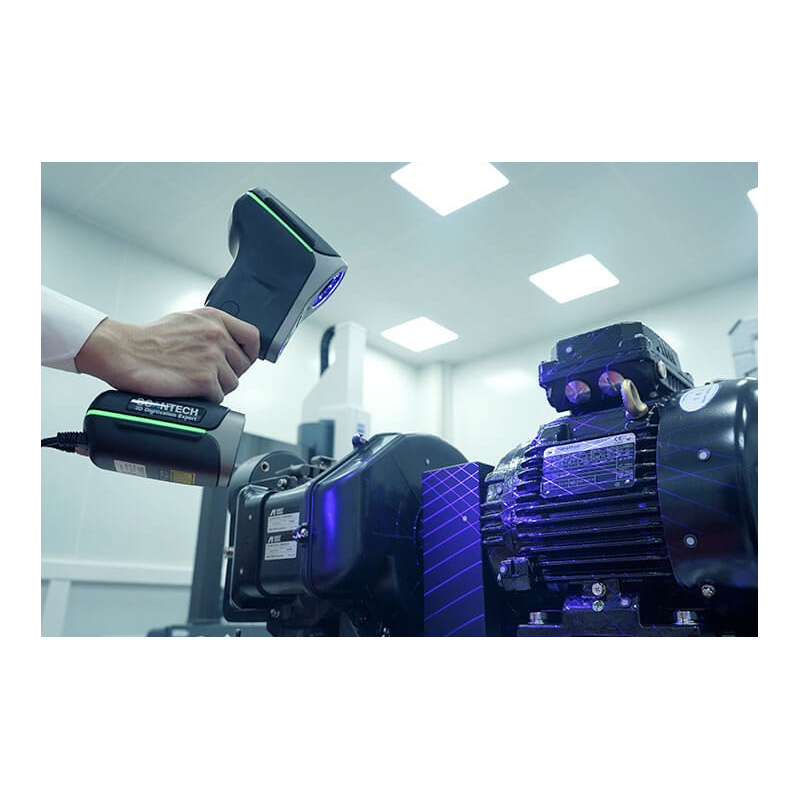

Poate scana 3D cu 17 cruci laser albastre și poate captura până la 4.150.000 de măsurători pe secundă, îmbunătățind considerabil eficiența muncii.
Construit în Fotogrammetrie cu suprafețe mari
Sistemul de fotogrammetrie în infraroșu încorporat, cu o suprafață de fotografiere de 3760 mm x 3150 mm, poate reduce eficient erorile acumulate cauzate de măsurătorile de dimensiuni mari, asigurând acuratețe volumetrică. Este potrivit în special pentru scanarea obiectelor de dimensiuni mari și pentru măsurarea eficientă, fără a compromite acuratețea.
Scanare hiperfină
Cu 7 linii laser paralele albastre, scanerul 3D din seria KSCAN-Magic Upgrade poate obține cu acuratețe obiecte complexe de date complete, captând cu ușurință fiecare detaliu cu o rezoluție maximă de 0,010 mm.
Scanare adâncime
Acest mod poate captura cu acuratețe date 3D ale găurilor adânci și ale zonelor greu accesibile.
Inspecție inteligentă a marginilor
Se mândrește cu un modul opțional pentru inspecția inteligentă a marginilor. Cu măsurarea de înaltă precizie a valorii gri, utilizatorii pot inspecta caracteristicile închise cu precizie și pot obține rezultate de măsurare repetabile.
Sondarea contactului
Poate fi asociat cu un CMM K-Probe portabil pentru a sonda zonele inaccesibile și părțile complexe, oferind soluții 3D complete și precise.
Măsurarea conductei

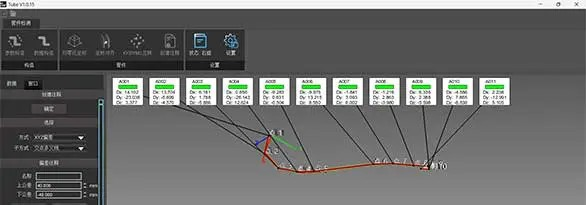

Datorită diferitelor moduri de operare ale KSCAN-Magic, este capabil să scaneze țevi 3D de diferite dimensiuni și materiale. Atunci când este combinat cu software-ul opțional, poate efectua inginerie inversă și inspecție pentru țevi.
Sistem 3D automat
Poate fi asociat cu sistemul automat de inspecție 3D Scantech, permițând o implementare fără efort și un control inteligent pentru a efectua inspecții automate ale loturilor.

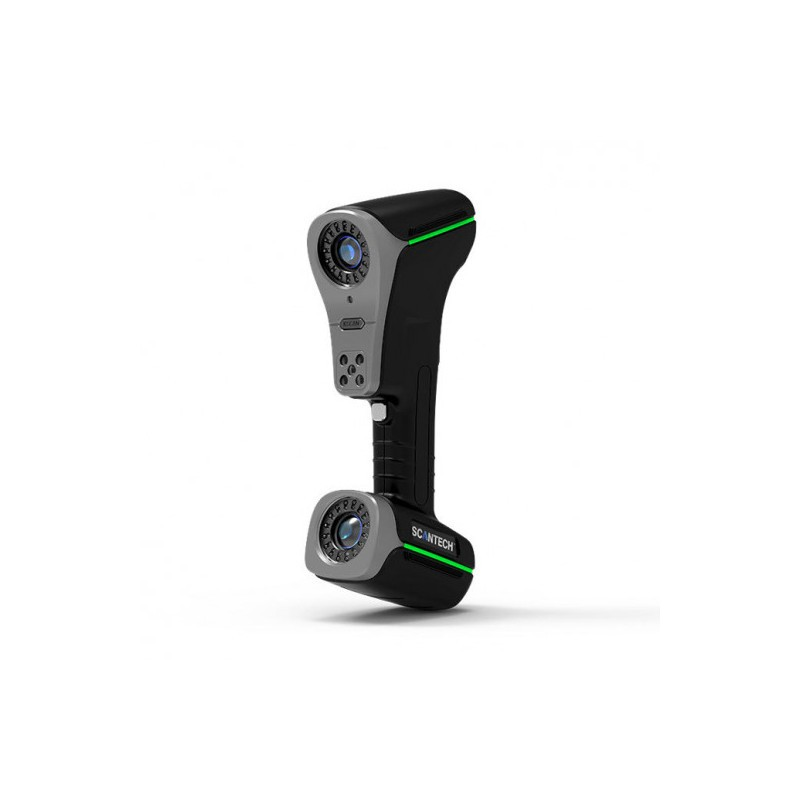

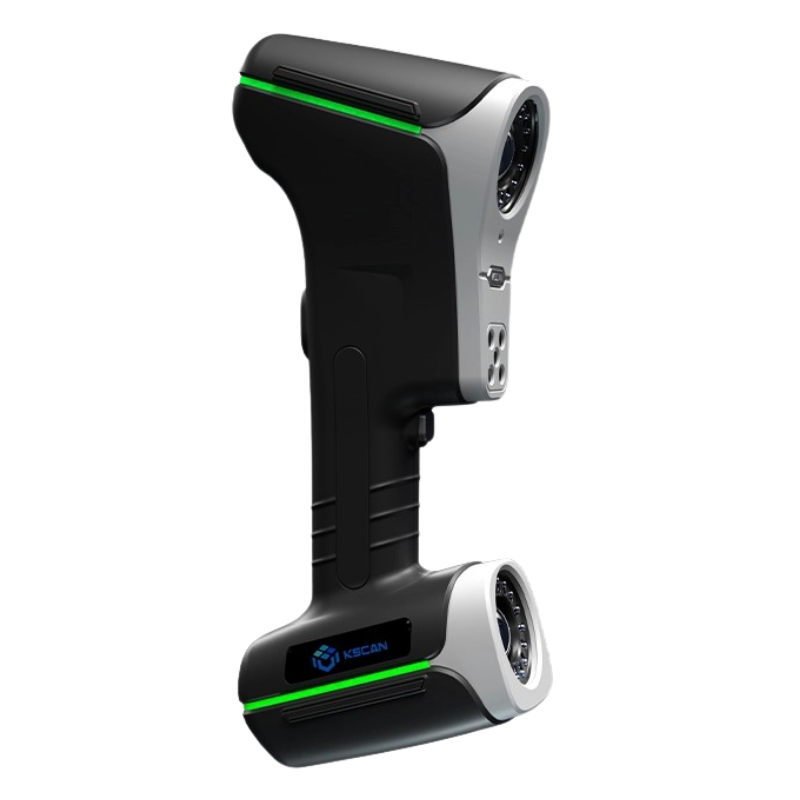

Scanner Laser 3D KSCAN-Magic
Specificații Tehnice
Sistem Industrial de Scanare 3D pentru Suprafețe Mari
| Tip | KSCAN-Magic |
| Scanare ultra-rapidă | 11 cruci laser albastre |
| Scanare hiperfină | 7 linii laser albastre paralele |
| Scanare suprafețe mari | 11 linii laser infraroșii paralele |
| Scanare găuri adânci | 1 linie laser albastră suplimentară |
| Acuratețe (1) | Până la 0.020 mm |
| Rată de scanare | 2.700.000 măsurători/s |
| Arie de scanare | 1440 mm × 860 mm |
| Clasă laser | CLASA II (sigur pentru ochi) |
| Rezoluție | Până la 0.010 mm |
| Sistem fotogrammetric – Arie de scanare | 3760 mm × 3150 mm |
| Sistem fotogrammetric – Adâncime de câmp | 2500 mm |
| Acuratețe volumetrică (independent) | 0.015 mm + 0.030 mm/m |
| Acuratețe volumetrică (cu bară de referință 1 m) | 0.015 mm + 0.020 mm/m |
| Acuratețe volumetrică (cu MSCAN-L15) | 0.015 mm + 0.012 mm/m |
| Distanță de lucru | 300 mm |
| Adâncime de câmp | 925 mm |
| Formate de ieșire | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk etc. |
| Interval temperatură de operare | -10°C – 40°C |
| Mod interfață | USB 3.0 |
(1) Certificat ISO 17025: bazat pe standardul VDI/VDE 2634 Partea 3 și specificația JJF 1951, performanța erorii de palpare (dimensiune) este evaluată.
(2) Certificat ISO 17025: bazat pe standardul VDI/VDE 2634 Partea 3 și specificația JJF 1951, performanța erorii distanței dintre sfere (SD) este evaluată.
*Specificațiile pot fi modificate fără notificare prealabilă.
Alegeți aplicația dvs
Matrite
Îmbunătățiți-vă designul matriței, inspecția și reparația cu ajutorul ușoarelor și a scanerelor 3D de top.
Non-industrie
Gata să se integreze în procedurile actuale ale industriilor de la sănătate, sculptură, educație și cercetare până la divertisment.
Automobile
De la concept la proiectare la producție, navigați-vă în sarcină cu specificații mai stricte
Aerospațial
Accelerează-ți fluxul de lucru de proiectare și MRO cu scanerul 3D profesional și industrial
Transportul Feroviar
Măsurați cu precizie trenurile, metrourile, navele și iahturile pentru inspecție și întreținere
Energie și industrie grea
Scanare 3D de ultimă oră pentru turbine eoliene, sisteme hidraulice și mașini de construcție
