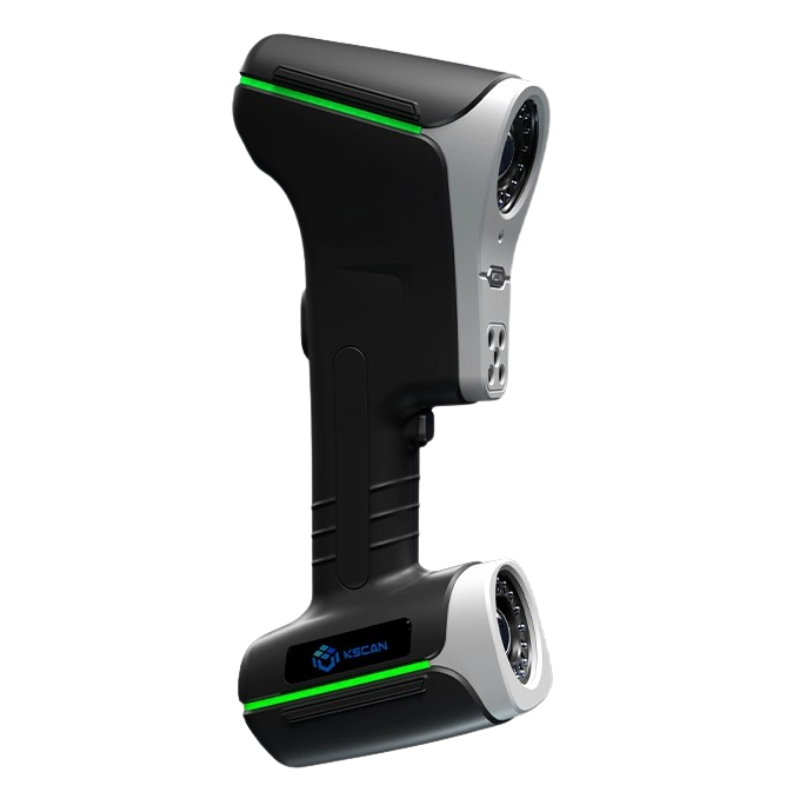

KSCAN-Magic™ – Következő Generációs, Metrológiai Minőségű 3D Szkenner
Product Comments module (productcomments) must be installed!
Sokoldalú metrológia minden szkennelési feladathoz
A KSCAN-Magic a kék lézeres, az infravörös lézeres és a beépített fotogrammetriai technológiát ötvözi, hogy kivételes pontosságot biztosítson a legkülönbözőbb méretű alkatrészek digitalizálásához. A professzionális metrológiai alkalmazásokhoz tervezett rendszer rugalmas szkennelési módokat kínál a finom részletektől a nagyméretű ipari alkatrészekig.
- Váltson több szkennelési mód között a maximális rugalmasság érdekében.
- Rögzítsen apró részleteket és nagyméretű alkatrészeket metrológiai pontossággal.
- Növelje a nagyméretű mérések pontosságát a beépített fotogrammetriával.
- Szkenneljen magabiztosan fényes, sötét és összetett felületeket.
- Támogassa a minőségellenőrzést, a visszamodellezést, a termékfejlesztést és az ipari gyártást.

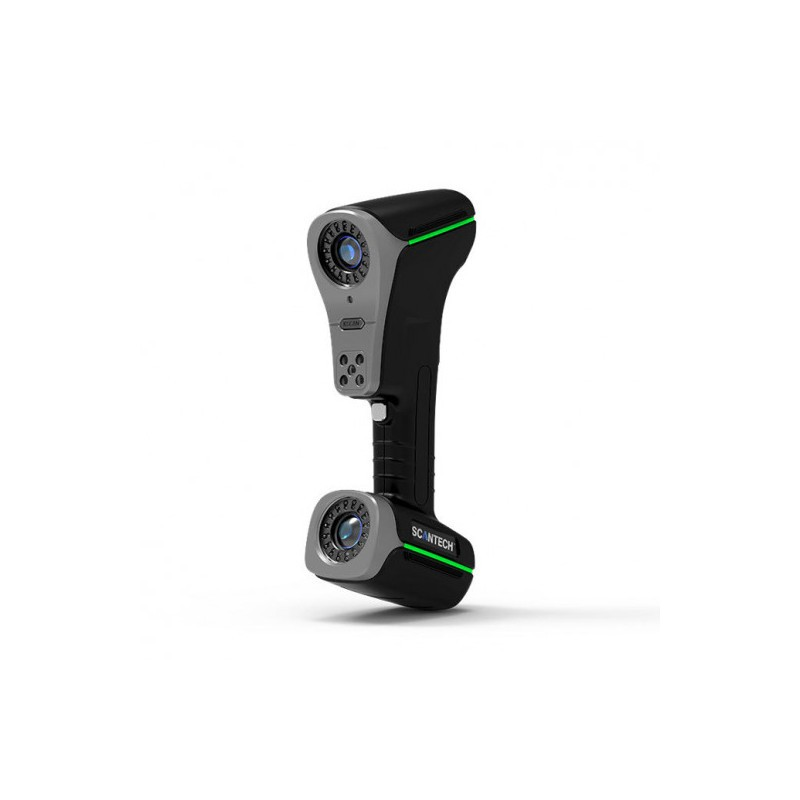

KSCAN – Magic
Kompozit 3D szkenner
A KSCAN-Magic Upgrade Series, az élvonalbeli kompozit 3D szkenner, amely az infravörös és kék lézereket egyetlen sokoldalú műszerben integrálja, sokféle alkalmazási lehetőséget kínál.
Ez a kompozit 3D szkenner öt szabványos működési móddal büszkélkedhet: nagy felületű szkennelés párhuzamos infravörös lézerekkel, ultragyors szkennelés kék lézerkeresztekkel, hiperfinom szkennelés kék párhuzamos lézerekkel, mélylyuk szkennelés egyetlen kék lézerrel és beépített nagy felületű fotogrammetriai rendszer.
Innovatív 3D szkenner sorozatunk több spektrumú 3D szkennelési és kalibrációs technikát tartalmaz, amely a kivételes hatékonyságot és a kompromisszumok nélküli pontosságot ötvözi. Gyors beolvasási sebességgel, nagy pontossággal, nagyszerű részletrögzítéssel, nagy szkennelési területtel és kiterjesztett mélységélességgel rendelkezik, amelyek nagymértékben optimalizálják a 3D mérési munkafolyamatokat és felgyorsítják a termék piacra kerülését.
Öt mód karnyújtásnyira
Nagy terület szkennelés
A KSCAN-Magic innovatív módon alkalmazza a 11 infravörös párhuzamos lézervonallal működő nagy felületű szkennelést. Legnagyobb szkennelési területe eléri az 1440 mm x 860 mm-t, így könnyedén ér el széles mérési tartományt.
Ultragyors szkennelés

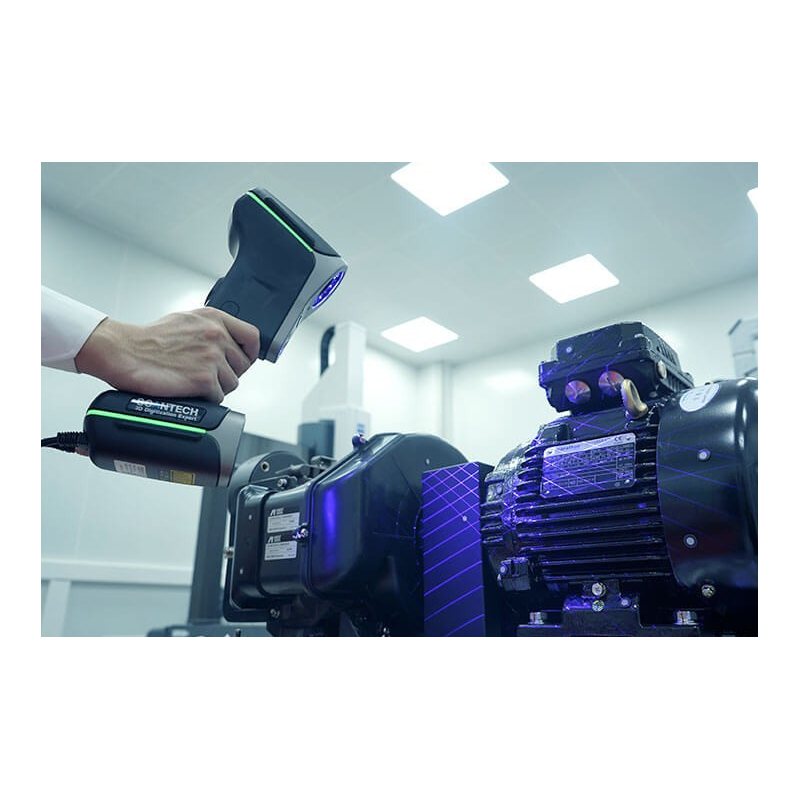

17 kék lézerkereszttel 3D szkennelésre képes, és akár 4 150 000 mérést is rögzíthet másodpercenként, jelentősen javítva ezzel a munka hatékonyságát.
Beépített nagy felületű fotogrammetria
A beépített infravörös fotogrammetriás rendszer 3760 mm x 3150 mm-es felvételi felülettel hatékonyan csökkenti a nagyméretű mérések okozta halmozott hibákat, biztosítva a térfogati pontosságot. Különösen alkalmas nagy méretű objektumok szkennelésére és hatékony mérésre a pontosság rovására.
Hiperfinom szkennelés
A 7 párhuzamos kék lézervonallal a KSCAN-Magic Upgrade Series 3D szkenner pontosan képes leolvasni a teljes adat összetett objektumokat, könnyedén rögzítve minden részletet 0,010 mm-es maximális felbontással.
Mélylyuk szkennelés
Ez a mód pontosan rögzíti a mély lyukak és a nehezen elérhető területek 3D adatait.
Intelligens élvizsgálat
Opcionális modullal rendelkezik az intelligens élvizsgálathoz. A nagy pontosságú szürkeérték méréssel a felhasználók pontosan ellenőrizhetik a zárt elemeket, és megismételhető mérési eredményeket kaphatnak.
Kontaktszondázás
Párosítható egy hordozható CMM K-Szondával, amellyel elérhetetlen területeket és összetett részeket vizsgálhat meg, átfogó és precíz 3D megoldásokat kínálva.
Csőmérés
A KSCAN-Magic különféle üzemmódjainak köszönhetően különböző méretű és anyagú csövek 3D szkennelésére képes. Opcionális szoftverrel kombinálva képes visszafejteni és ellenőrizni a csöveket.
Automatizált 3D rendszer
Párosítható a Scantech automatizált 3D ellenőrző rendszerével, amely lehetővé teszi a könnyű telepítést és az intelligens vezérlést az automatizált tételellenőrzések elvégzéséhez.
KSCAN-Magic 3D Lézerszkenner
Műszaki Adatok
Nagy Felületű Ipari 3D Szkennelő Rendszer
| Típus | KSCAN-Magic |
| Ultragyors szkennelés | 11 kék lézerkereszt |
| Nagy pontosságú szkennelés | 7 párhuzamos kék lézervonal |
| Nagy területű szkennelés | 11 párhuzamos infravörös lézervonal |
| Mély furatok szkennelése | 1 további kék lézervonal |
| Pontosság (1) | Akár 0.020 mm |
| Mérési sebesség | 2 700 000 mérés/mp |
| Szkennelési terület | 1440 mm × 860 mm |
| Lézerosztály | II. OSZTÁLY (szemre biztonságos) |
| Felbontás | Akár 0.010 mm |
| Fotogrammetriai rendszer – Szkennelési terület | 3760 mm × 3150 mm |
| Fotogrammetriai rendszer – Mélységélesség | 2500 mm |
| Térfogati pontosság (önálló használat) | 0.015 mm + 0.030 mm/m |
| Térfogati pontosság (1 m referencia rúddal) | 0.015 mm + 0.020 mm/m |
| Térfogati pontosság (MSCAN-L15 rendszerrel) | 0.015 mm + 0.012 mm/m |
| Munkatávolság | 300 mm |
| Mélységélesség | 925 mm |
| Kimeneti formátumok | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk stb. |
| Üzemi hőmérséklet-tartomány | -10°C – 40°C |
| Interfész | USB 3.0 |
(1) ISO 17025 tanúsítvánnyal rendelkezik: a VDI/VDE 2634 3. rész szabvány és a JJF 1951 előírás alapján a méretmérési hiba teljesítménye került értékelésre.
(2) ISO 17025 tanúsítvánnyal rendelkezik: a VDI/VDE 2634 3. rész szabvány és a JJF 1951 előírás alapján a gömbtávolság-hiba (SD) teljesítménye került értékelésre.
*A műszaki adatok előzetes értesítés nélkül módosíthatók.
