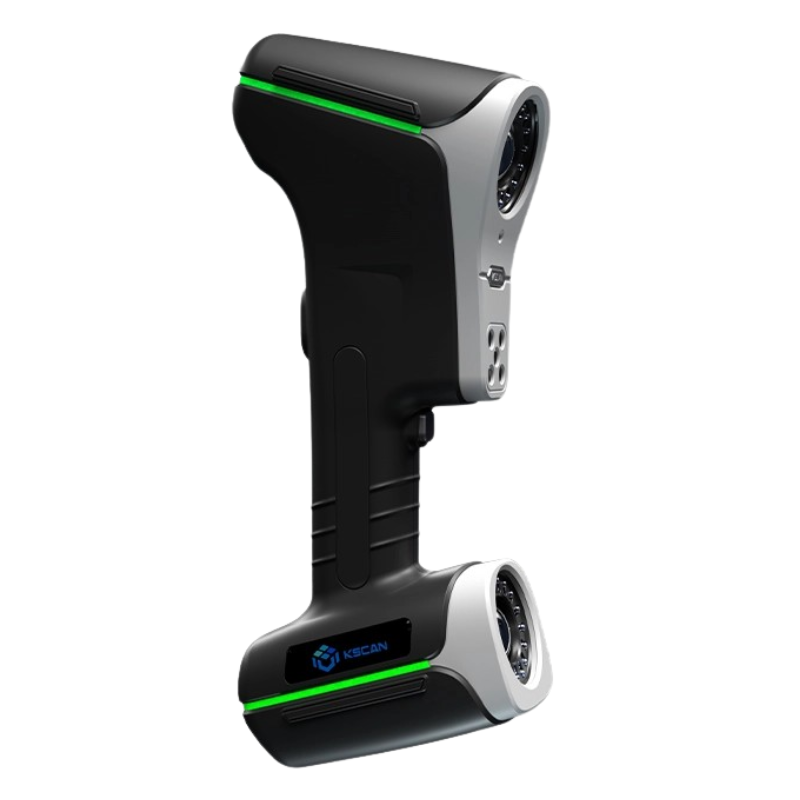

KSCAN-Magic™ – 3D-Scanner der nächsten Generation in metrologischer Qualität
Modul Product Comments (productcomments) muss installiert sein!
Vielseitige Messtechnik für jede Scanaufgabe
Der KSCAN-Magic kombiniert Blaulaser-, Infrarotlaser- und integrierte Photogrammetrie-Technologie, um außergewöhnliche Präzision bei Bauteilen unterschiedlichster Größen zu gewährleisten. Das System wurde für professionelle Messtechnik entwickelt und bietet flexible Scanmodi – von feinsten Details bis hin zu großformatigen Industriekomponenten.
- Wechseln Sie zwischen mehreren Scanmodi für maximale Flexibilität.
- Erfassen Sie kleinste Details und große Bauteile mit messtechnischer Präzision.
- Verbessern Sie großformatige Messungen durch integrierte Photogrammetrie.
- Scannen Sie reflektierende, dunkle und komplexe Oberflächen zuverlässig.
- Unterstützen Sie Qualitätskontrolle, Reverse Engineering, Produktentwicklung und industrielle Fertigung.

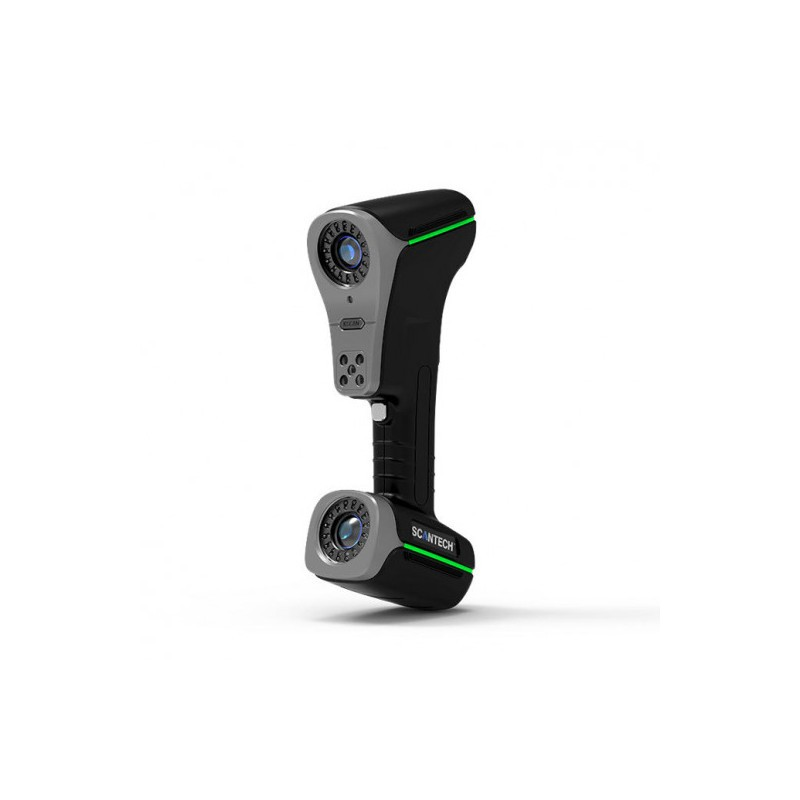

KSCAN – Magic
Composite-3D-Scanner
Die KSCAN-Magic Upgrade-Serie, der hochmoderne 3D-Verbundscanner, der Infrarot- und blaue Laser in einem vielseitigen Instrument integriert, ist für vielfältige Anwendungen geeignet.
Dieser zusammengesetzte 3D-Scanner verfügt über fünf Standardbetriebsmodi: großflächiges Scannen mit parallelen Infrarotlasern, ultraschnelles Scannen mit blauen Laserkreuzen, Hyperfeinscannen mit blauen parallelen Lasern, Tieflochscannen mit einem einzelnen blauen Laser und einen integrierten großflächiges Photogrammetriesystem.
Unsere innovative 3D-Scanner-Serie umfasst eine Multispektrum-3D-Scan- und Kalibrierungstechnik und kombiniert außergewöhnliche Effizienz und kompromisslose Genauigkeit. Es zeichnet sich durch schnelle Scangeschwindigkeit, hohe Genauigkeit, hervorragende Detailerfassung, einen großen Scanbereich und eine erweiterte Schärfentiefe aus, die die 3D-Messabläufe erheblich optimieren und die Produkteinführungszeit beschleunigen.
Fünf Modi immer zur Hand
Großflächiges Scannen
KSCAN-Magic nutzt auf innovative Weise das großflächige Scannen mit 11 parallelen Infrarot-Laserlinien. Sein maximaler Scanbereich beträgt 1440 mm x 860 mm und ermöglicht problemlos Messungen über große Bereiche.
Ultraschnelles Scannen

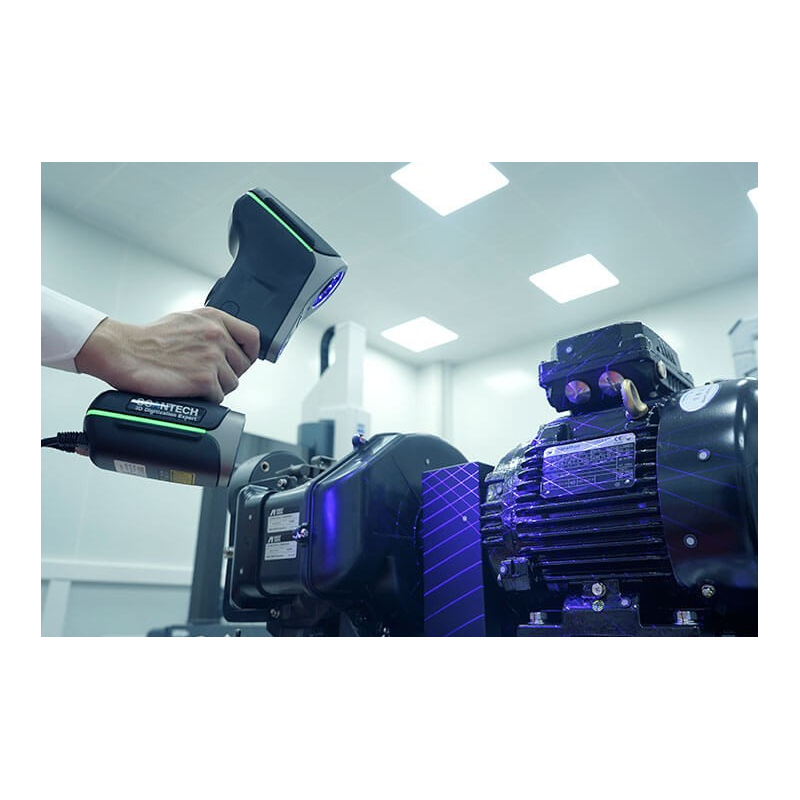

Es kann mit 17 blauen Laserkreuzen 3D-Scans durchführen und bis zu 4.150.000 Messungen pro Sekunde erfassen, was die Arbeitseffizienz erheblich verbessert.
Eingebaute großflächige Photogrammetrie
Das eingebaute Infrarot-Photogrammetriesystem mit einem Aufnahmebereich von 3760 mm x 3150 mm kann die durch großformatige Messungen verursachten akkumulierten Fehler effizient reduzieren und sorgt so für volumetrische Genauigkeit. Es eignet sich besonders zum Scannen großformatiger Objekte und zum effizienten Messen ohne Kompromisse bei der Genauigkeit.
Hyperfeinscannen
Mit 7 parallelen blauen Laserlinien kann der 3D-Scanner der KSCAN-Magic Upgrade-Serie präzise vollständige Daten komplexer Objekte erfassen und jedes Detail mit einer maximalen Auflösung von 0,010 mm problemlos erfassen.
Scannen tiefer Löcher
Dieser Modus kann 3D-Daten von tiefen Löchern und schwer zugänglichen Bereichen präzise erfassen.
Intelligente Kanteninspektion
Es verfügt über ein optionales Modul zur intelligenten Kanteninspektion. Mit der hochpräzisen Grauwertmessung können Anwender geschlossene Merkmale präzise prüfen und wiederholbare Messergebnisse erhalten.
Kontaktprüfung
Es kann mit einem tragbaren CMM K-Probe kombiniert werden, um unzugängliche Bereiche und komplexe Teile zu prüfen und bietet umfassende und präzise 3D-Lösungen.
Rohrmessung
Dank der verschiedenen Betriebsmodi von KSCAN-Magic ist es in der Lage, Rohre unterschiedlicher Größe und Materialien 3D-scannend durchzuführen. In Kombination mit optionaler Software können Reverse Engineering und Inspektionen für Rohre durchgeführt werden.
Automatisiertes 3D-System
Es kann mit dem automatisierten 3D-Inspektionssystem von Scantech kombiniert werden und ermöglicht so einen mühelosen Einsatz und eine intelligente Steuerung zur Durchführung automatisierter Chargeninspektionen.
KSCAN-Magic 3D-Laserscanner
Technische Daten
Industrielles 3D-Scansystem für große Messbereiche
| Typ | KSCAN-Magic |
| Ultraschnelles Scannen | 11 blaue Laserkreuze |
| Hochauflösendes Scannen | 7 parallele blaue Laserlinien |
| Großflächen-Scannen | 11 parallele Infrarot-Laserlinien |
| Tiefloch-Scannen | 1 zusätzliche blaue Laserlinie |
| Genauigkeit (1) | Bis zu 0,020 mm |
| Messrate | 2.700.000 Messungen/s |
| Scanbereich | 1440 mm × 860 mm |
| Laserklasse | KLASSE II (augensicher) |
| Auflösung | Bis zu 0,010 mm |
| Photogrammetriesystem – Scanbereich | 3760 mm × 3150 mm |
| Photogrammetriesystem – Schärfentiefe | 2500 mm |
| Volumetrische Genauigkeit (eigenständig) | 0,015 mm + 0,030 mm/m |
| Volumetrische Genauigkeit (mit 1-m-Referenzstab) | 0,015 mm + 0,020 mm/m |
| Volumetrische Genauigkeit (mit MSCAN-L15) | 0,015 mm + 0,012 mm/m |
| Arbeitsabstand | 300 mm |
| Schärfentiefe | 925 mm |
| Ausgabeformate | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk usw. |
| Betriebstemperaturbereich | -10°C bis 40°C |
| Schnittstelle | USB 3.0 |
(1) ISO 17025-zertifiziert: Basierend auf der Norm VDI/VDE 2634 Teil 3 und der Spezifikation JJF 1951 wurde die Antastfehlerleistung (Größe) bewertet.
(2) ISO 17025-zertifiziert: Basierend auf der Norm VDI/VDE 2634 Teil 3 und der Spezifikation JJF 1951 wurde die Kugelabstandsfehlerleistung (SD) bewertet.
*Technische Daten können ohne vorherige Ankündigung geändert werden.
