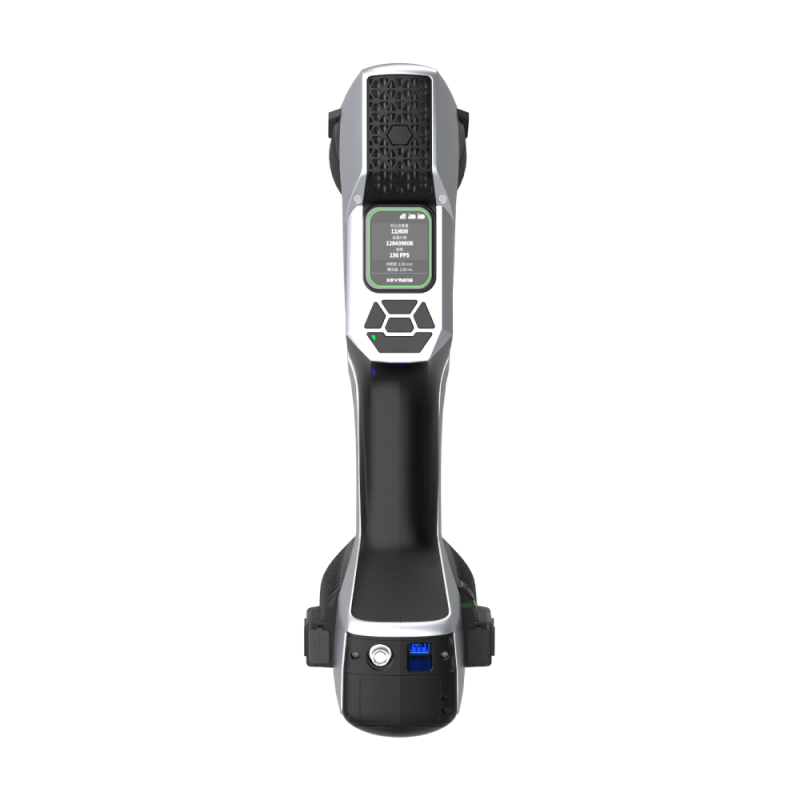

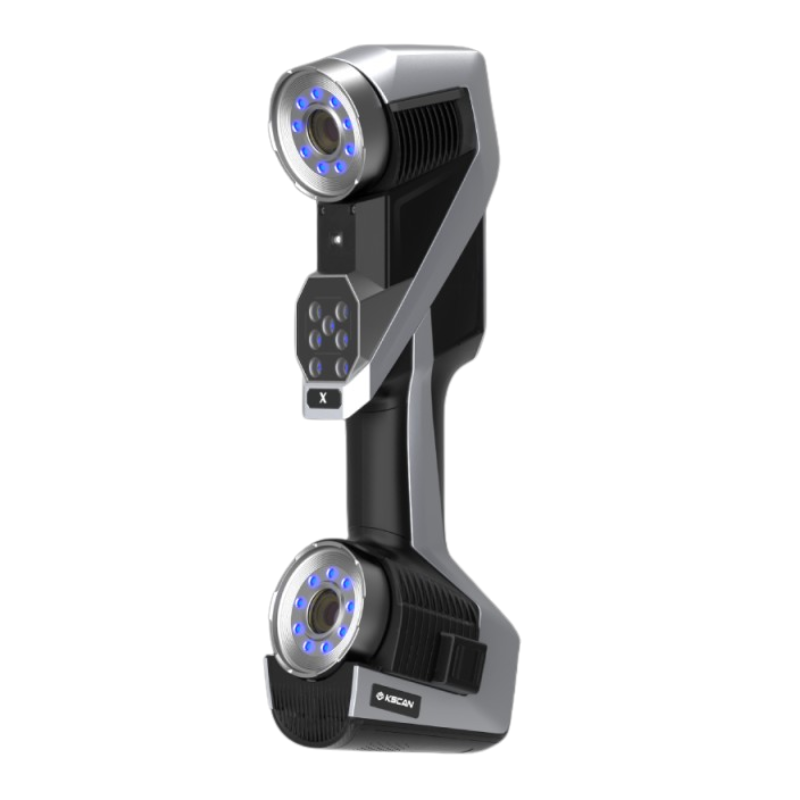

KSCAN-X – Scanner 3D wireless de înaltă precizie
Product Comments module (productcomments) must be installed!
Conceput pentru măsurători industriale la scară largă
Dezvoltat pentru medii industriale solicitante, acest scanner 3D profesional combină tehnologia avansată cu laser albastru, măsurarea pe distanțe mari și controlul inteligent integrat. Oferă performanțe fiabile pentru structuri de mari dimensiuni, ansambluri complexe și aplicații de inspecție de înaltă precizie.
- Capturați suprafețe detaliate cu tehnologia avansată cu laser albastru.
- Măsurați obiecte de mari dimensiuni cu precizie și stabilitate ridicate.
- Monitorizați procesul de scanare prin intermediul afișajului inteligent integrat.
- Inspectați structuri mari, suprafețe curbate și ansambluri complexe cu încredere.
- Lucrați fiabil chiar și în cele mai solicitante medii industriale.
Scanner 3D Wireless KSCAN-X – Precizie și Viteză pentru Industrie
Scanner 3D wireless inteligent, echipat cu tehnologie de fotogrametrie adaptivă, conceput pentru măsurători precise ale suprafețelor ultra-mari, mari și medii. Oferă performanță de top în industrie aerospațială, construcții grele, transport feroviar și alte sectoare unde sunt esențiale acuratețea, eficiența și fiabilitatea.
Mobilitate totală prin scanare wireless
Funcționează complet fără cabluri, permițând scanări fluide chiar și în medii cu acces limitat la energie, la înălțime sau în locații izolate. Bucură-te de adevărata libertate wireless în măsurătorile 3D.
Performanță maximă pe suprafețe extinse
Viteză și fluiditate superioară
Eficiență revoluționară în măsurători
Dotat cu tehnologia inovatoare quad-cross blue laser și un cip de procesare cu rată înaltă de cadre, KSCAN-X aduce un salt major în eficiența măsurătorilor. Asigură rezultate rapide și precise chiar și pentru piese de mari dimensiuni, inclusiv în medii dificile.
Aplicații diverse și flexibile
Piese de dimensiuni ultra-mari
KSCAN-X scanner 3D wireless utilizează 4 × 21 linii laser albastre pentru o scanare rapidă și eficientă pe un câmp vizual larg, capturând suprafețe extinse dintr-o singură trecere. Acest scanner 3D oferă o acuratețe excepțională de până la 0,075 mm, iar acuratețea volumetrică ajunge la 0,075 mm + 0,010 mm/m, fiind ideal pentru piese de mari dimensiuni.
Fotogrammetrie adaptivă
Prin sistemul său avansat de fotogrammetrie adaptivă, KSCAN-X scanner 3D oferă precizie remarcabilă la măsurători pe distanțe mari. Această tehnologie elimină erorile cumulative și menține acuratețea volumetrică constantă, garantând rezultate de înaltă calitate atât pentru obiecte mari, cât și pentru detalii complexe, chiar și în condiții solicitante.
Piese de dimensiuni medii și mari
Modul de scanare la distanță medie al scannerului 3D KSCAN-X, cu 27 de linii laser albastre în cruce, este conceput pentru piese cu dimensiuni între 0,5 m și 2 m. Acesta surprinde detalii complexe cu o acuratețe de până la 0,030 mm, asigurând inspecții precise ale pieselor medii și mari, inclusiv în zone cu curbe dificile sau elemente fine.
Măsurători în găuri adânci
KSCAN-X scanner 3D are un design mai compact și mai ușor decât produse similare, cu o bază scurtată și o linie laser albastră dedicată pentru detectarea găurilor adânci. Acest sistem permite captarea precisă a zonelor greu accesibile, precum interiorul conductelor sau dinții roților, asigurând colectarea completă și corectă a datelor chiar și în cele mai dificile spații.
Putere maximă și confort sporit, reunite în KSCAN-X

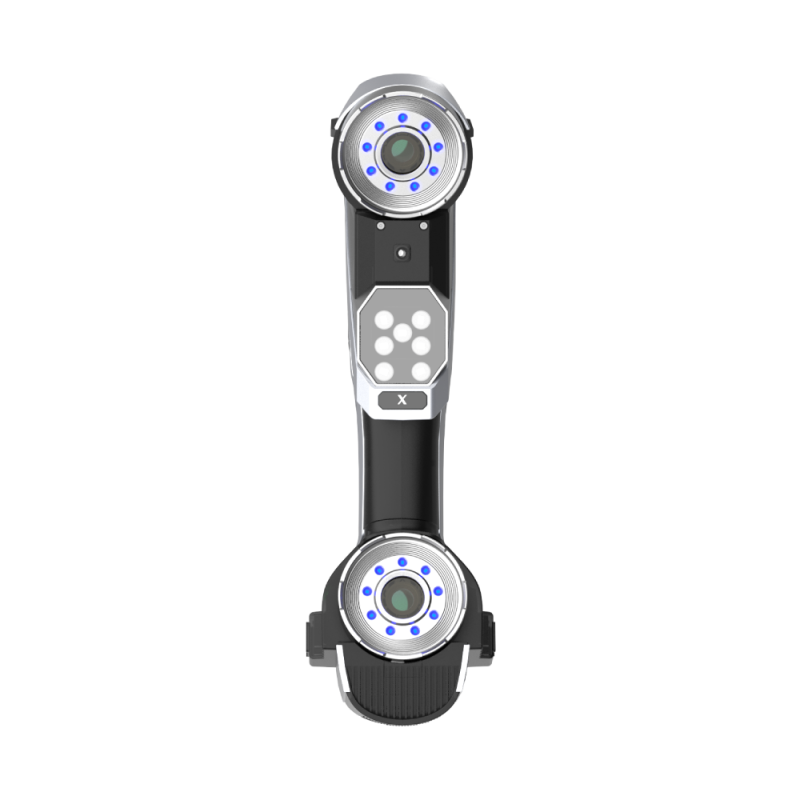

Structură vizuală bine definită, care evidențiază componente esențiale precum obiectivul camerei și sistemul laser, pentru o operare intuitivă și fluidă.
Conceput pentru confort și eficiență, oferă o prindere sigură și utilizare fără oboseală, chiar și în sesiuni de scanare prelungite.
Design ergonomic și estetic, cu linii dinamice și o dispunere echilibrată, ce îmbină funcționalitatea cu aspectul modern.
Tehnologie intuitivă și flexibilă
Specificații tehnice KSCAN-X
Informații generale
| Proprietate | Valoare |
|---|---|
| Tip | KSCAN-X |
Moduri de scanare
| Proprietate | Valoare |
|---|---|
| Scanare FOV larg | 84 linii laser albastre |
| Scanare la distanță medie | 54 linii laser albastre |
| Scanare găuri adânci | 1 linie laser albastră suplimentară |
| Fotogrammetrie | Fotogrammetrie adaptivă |
Precizie și performanță
| Proprietate | Valoare |
|---|---|
| Acuratețe (distanță medie) | 0,030 mm |
| Acuratețe (FOV larg) | 0,075 mm |
| Acuratețe volumetrică | 0,075 mm + 0,010 mm/m |
| Rată de scanare | Până la 6.450.000 măsurători/s |
| Arie de scanare | Până la 2.600 × 1.800 mm |
| Distanță de lucru | 0,30 – 2,50 m |
| Dimensiunea obiectelor scanabile | 0,5 m ~ 15 m |
| Rezoluție | Până la 0,1 mm |
| Clasă laser | Clasa II (sigur pentru ochi) |
Dimensiuni și construcție
| Proprietate | Valoare |
|---|---|
| Dimensiuni scanner | 344 × 124 × 99 mm |
| Distanță între camere | 235 mm |
Conectivitate
| Proprietate | Valoare |
|---|---|
| Interfață | USB 3.0 Type-B |
| Standard wireless | Wi-Fi 6 (802.11 a/b/g/n/ac) |
| Conexiune wireless | Suport Dual WNIC |
| Mod inteligent & wireless | Suportat |
| Alimentare neîntreruptibilă | Suportat |
Adaptabilitate la mediu
| Proprietate | Valoare |
|---|---|
| Mediu de funcționare | Fără ventilatoare (fanless), potrivit pentru ateliere |
| Temperatură de operare | -10 ~ 40 ℃ |
| Umiditate de operare | 10 – 90% RH |
| Clasă de protecție | IP50 |
Patente
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B
Note
- (1) Acreditare ISO 17025: performanța evaluată conform JJF1951 și VDI/VDE 2634 Partea 3.
- (2) În combinație cu rigla de înaltă precizie de 800 mm.
- *Compania își rezervă dreptul de a interpreta și modifica parametrii și imaginile din acest manual în limitele legii.
