Funktioniert vollständig kabellos und ermöglicht reibungslose Scans selbst in Umgebungen mit begrenztem Energiezugang, in der Höhe oder an abgelegenen Orten. Genieße echte kabellose Freiheit bei 3D-Messungen.

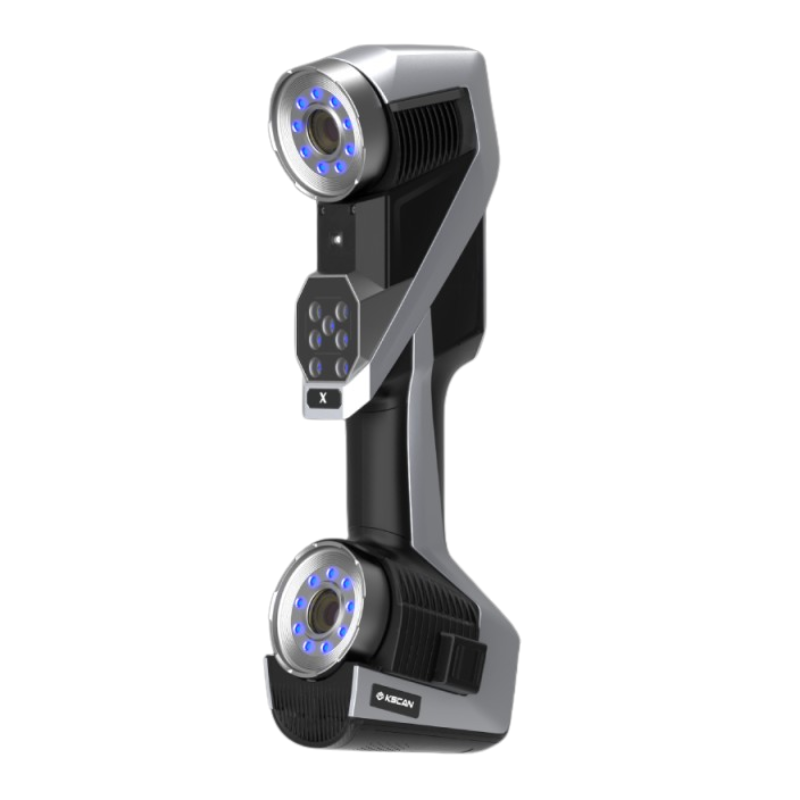

KSCAN-X – Hochpräziser kabelloser 3D-Scanner
- Fortschrittliche Blaulaser-Technologie erfasst selbst komplexe Oberflächen mit hoher Detailgenauigkeit
- Unterstützt Messungen über große Distanzen bei gleichbleibender Präzision und Stabilität

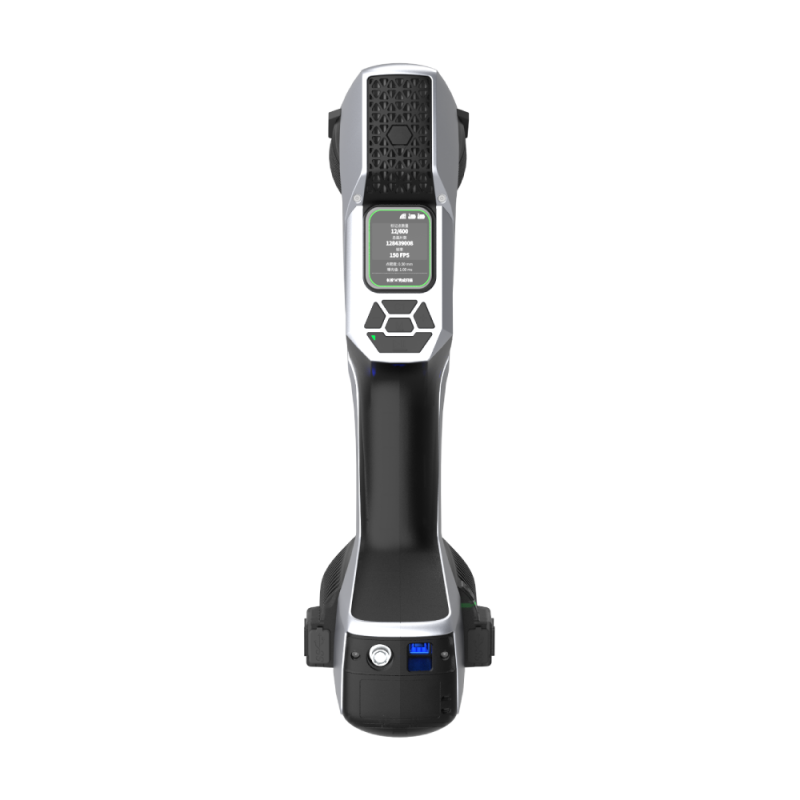

- Intelligentes Display liefert Echtzeitinformationen zum Scanstatus und Arbeitsablauf
- Optimiert für große Strukturen, gekrümmte Oberflächen und komplexe Industriekomponenten
- Robuste Industriekonstruktion gewährleistet zuverlässigen Einsatz unter anspruchsvollen Bedingungen
Share on
Kabelloser 3D-Scanner KSCAN-X – Präzision und Geschwindigkeit für die Industrie
Intelligenter kabelloser 3D-Scanner, ausgestattet mit adaptiver Photogrammetrie-Technologie, entwickelt für präzise Messungen von ultra-großen, großen und mittleren Flächen. Bietet Spitzenleistung in der Luft- und Raumfahrtindustrie, im Schwermaschinenbau, im Schienenverkehr und in anderen Sektoren, in denen Genauigkeit, Effizienz und Zuverlässigkeit entscheidend sind.
Totale Mobilität durch kabelloses Scannen
Maximale Leistung auf großen Flächen
Überlegene Geschwindigkeit und Geschmeidigkeit
Revolutionäre Effizienz in der Messtechnik
Ausgestattet mit innovativer Quad-Cross-Blau-Laser-Technologie und einem Hochfrequenz-Prozessorchip bringt der KSCAN-X einen bedeutenden Fortschritt in der Messeffizienz. Er liefert schnelle und präzise Ergebnisse selbst bei großen Teilen, auch in anspruchsvollen Umgebungen.
Vielseitige und flexible Anwendungen
Ultra-große Teile
Der kabellose 3D-Scanner KSCAN-X verwendet 4 × 21 blaue Laserlinien für ein schnelles und effizientes Scannen in einem großen Sichtfeld und erfasst große Flächen in einem einzigen Durchgang. Dieser 3D-Scanner bietet eine außergewöhnliche Genauigkeit von bis zu 0,075 mm, wobei die Volumengenauigkeit 0,075 mm + 0,010 mm/m erreicht, und ist damit ideal für große Teile.
Adaptive Photogrammetrie
Mit seinem fortschrittlichen adaptiven Photogrammetriesystem bietet der KSCAN-X 3D-Scanner eine bemerkenswerte Genauigkeit bei Langstreckenmessungen. Diese Technologie eliminiert kumulative Fehler und gewährleistet eine konstante Volumengenauigkeit, wodurch hochwertige Ergebnisse sowohl bei großen Objekten als auch bei komplexen Details selbst unter anspruchsvollen Bedingungen sichergestellt werden.
Mittelgroße und große Teile
Der Mittelstrecken-Scanmodus des KSCAN-X 3D-Scanners mit 27 gekreuzten blauen Laserlinien ist für Teile mit Abmessungen zwischen 0,5 m und 2 m ausgelegt. Er erfasst komplexe Details mit einer Genauigkeit von bis zu 0,030 mm und gewährleistet eine präzise Inspektion mittelgroßer und großer Teile, auch in Bereichen mit schwierigen Kurven oder feinen Strukturen.
Tieflochmessungen
Der KSCAN-X 3D-Scanner hat ein kompakteres und leichteres Design als ähnliche Produkte, mit einer verkürzten Basis und einer speziellen blauen Laserlinie zur Erkennung von Tiefbohrungen. Dieses System ermöglicht die präzise Erfassung schwer zugänglicher Bereiche wie Rohrinnenseiten oder Zahnräder und gewährleistet eine vollständige und genaue Datenerfassung selbst in den anspruchsvollsten Umgebungen.
Maximale Leistung und erhöhter Komfort vereint im KSCAN-X

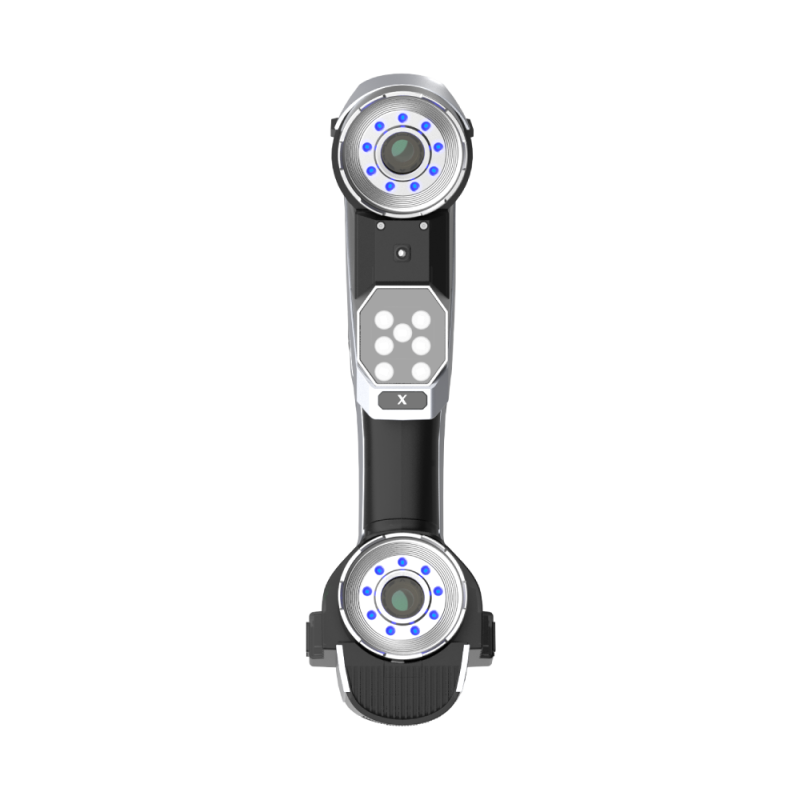

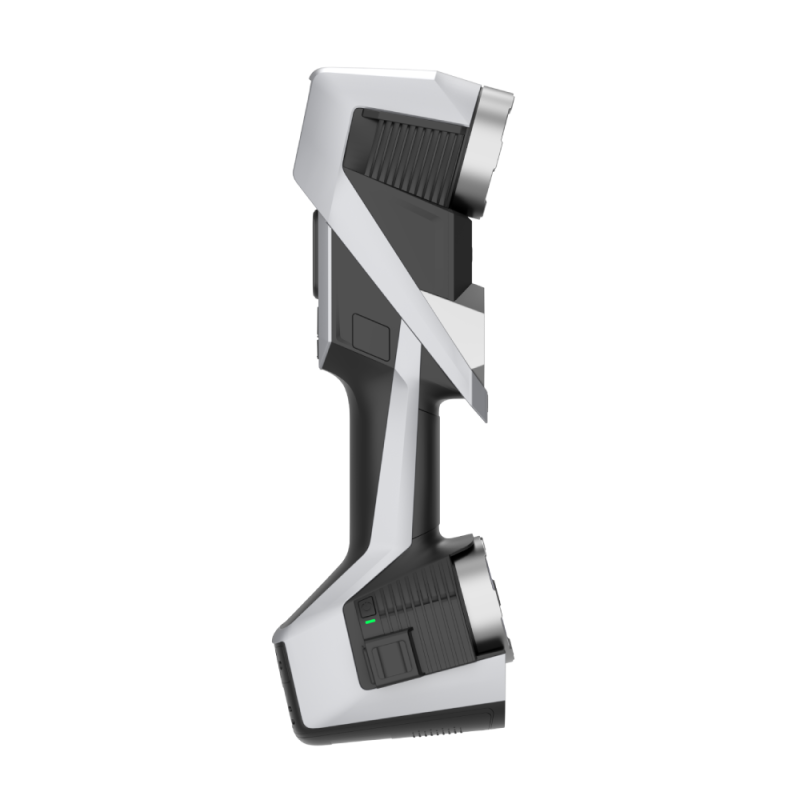

Klar definierte visuelle Struktur, die wesentliche Komponenten wie das Kameraobjektiv und das Lasersystem hervorhebt und so eine intuitive und reibungslose Bedienung ermöglicht. Für Komfort und Effizienz konzipiert, bietet er einen sicheren Griff und ermüdungsfreie Nutzung selbst bei längeren Scansitzungen. Ergonomisches und ästhetisches Design mit dynamischen Linien und einer ausgewogenen Anordnung, die Funktionalität mit modernem Erscheinungsbild verbindet.
Intuitive und flexible Technologie
KSCAN-X Technische Spezifikationen
Allgemeine Informationen
| Eigenschaft | Wert |
|---|---|
| Typ | KSCAN-X |
Scanmodi
| Eigenschaft | Wert |
|---|---|
| Weitwinkel-FOV-Scan | 84 blaue Laserlinien |
| Mittlere Distanz-Scan | 54 blaue Laserlinien |
| Tiefloch-Scan | 1 zusätzliche blaue Laserlinie |
| Photogrammetrie | Adaptive Photogrammetrie |
Genauigkeit und Leistung
| Eigenschaft | Wert |
|---|---|
| Genauigkeit (mittlere Distanz) | 0,030 mm |
| Genauigkeit (Weitwinkel-FOV) | 0,075 mm |
| Volumetrische Genauigkeit | 0,075 mm + 0,010 mm/m |
| Scangeschwindigkeit | Bis zu 6.450.000 Messungen/s |
| Scanbereich | Bis zu 2.600 × 1.800 mm |
| Arbeitsabstand | 0,30 – 2,50 m |
| Größe der scannbaren Objekte | 0,5 m ~ 15 m |
| Auflösung | Bis zu 0,1 mm |
| Laserklasse | Klasse II (augensicher) |
Abmessungen und Aufbau
| Eigenschaft | Wert |
|---|---|
| Scanner-Abmessungen | 344 × 124 × 99 mm |
| Abstand zwischen den Kameras | 235 mm |
Konnektivität
| Eigenschaft | Wert |
|---|---|
| Schnittstelle | USB 3.0 Type-B |
| WLAN-Standard | Wi-Fi 6 (802.11 a/b/g/n/ac) |
| Drahtlose Verbindung | Dual-WNIC-Unterstützung |
| Intelligenter & drahtloser Modus | Unterstützt |
| USV (unterbrechungsfreie Stromversorgung) | Unterstützt |
Umgebungsanpassung
| Eigenschaft | Wert |
|---|---|
| Betriebsumgebung | Lüfterlos (fanless), geeignet für Werkstätten |
| Betriebstemperatur | -10 ~ 40 ℃ |
| Betriebsfeuchtigkeit | 10 – 90% RH |
| Schutzklasse | IP50 |
Patente
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B
Hinweise
- (1) ISO 17025-Akkreditierung: Leistung bewertet nach JJF1951 und VDI/VDE 2634 Teil 3.
- (2) In Kombination mit einem hochpräzisen 800-mm-Messstab.
- *Das Unternehmen behält sich das Recht vor, die Parameter und Abbildungen in diesem Handbuch im Rahmen der gesetzlichen Bestimmungen auszulegen und zu ändern.
