Forradalmi hatékonyság a mérésekben
Az innovatív, keresztirányú kék lézertechnológiával és nagy képfrissítési sebességű feldolgozó chippel felszerelt KSCAN-X jelentős előrelépést hoz a mérési hatékonyságban. Gyors és pontos eredményeket biztosít még nagy méretű alkatrészek esetén is, beleértve a kihívást jelentő környezeteket.

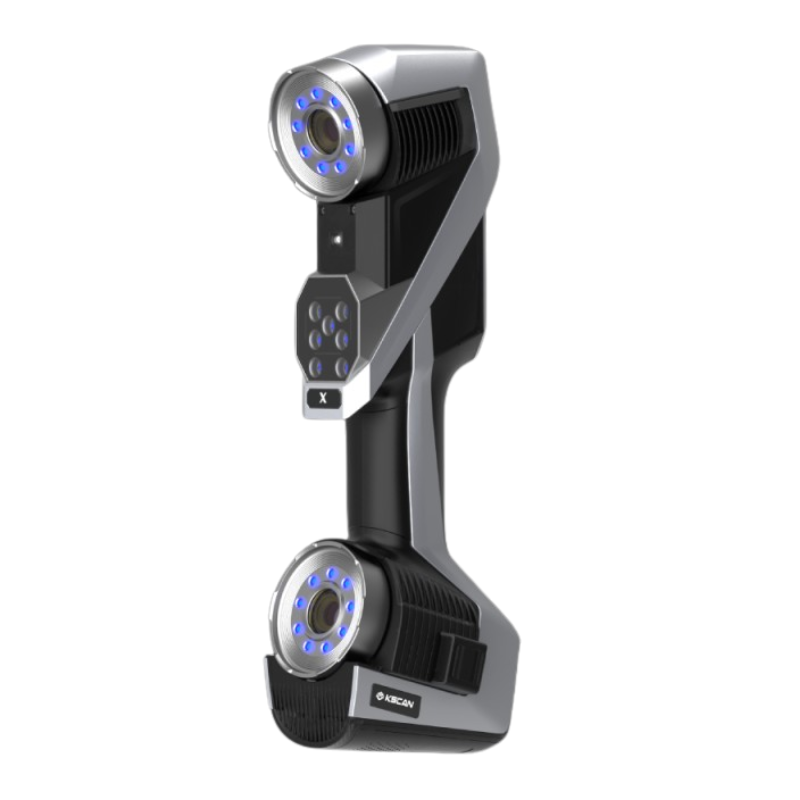

KSCAN-X – Nagy pontosságú vezeték nélküli 3D szkenner
- A fejlett kék lézertechnológia részletes felületadatokat rögzít összetett geometriák esetén is
- Nagy távolságú mérési feladatokat támogat a pontosság és stabilitás megőrzésével

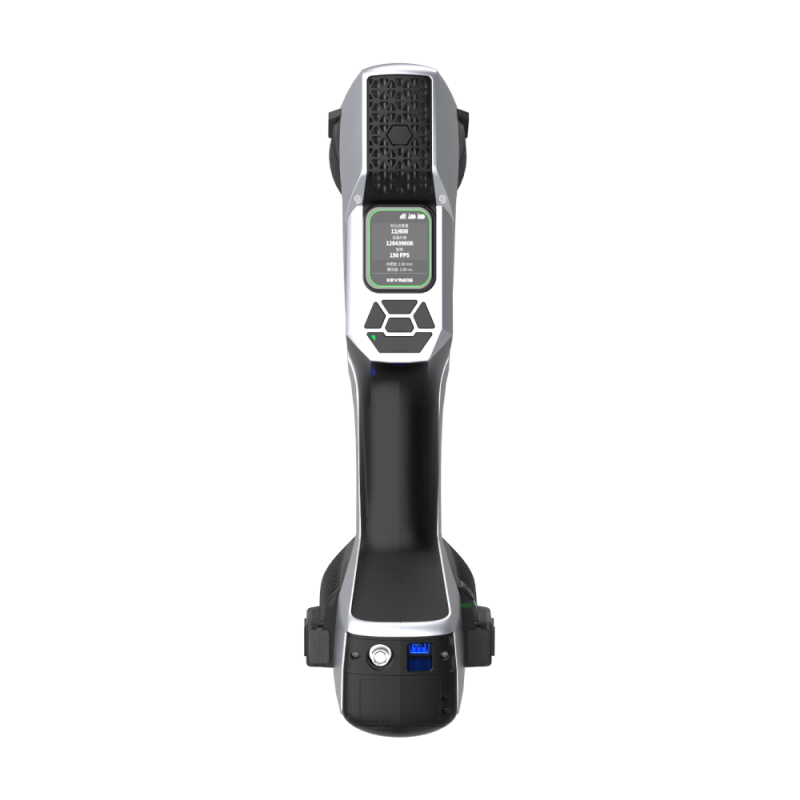

- Az intelligens beépített kijelző valós idejű információkat biztosít a szkennelési folyamatról
- Nagyméretű szerkezetekhez, ívelt felületekhez és összetett ipari egységekhez optimalizálva
- Robusztus ipari kialakítása megbízható működést biztosít nehéz munkakörnyezetben
Share on
SCAN-X vezeték nélküli 3D szkenner – Pontosság és sebesség az ipar számára
Intelligens, vezeték nélküli 3D szkenner, adaptív fotogrammetriai technológiával felszerelve, amelyet ultra-nagy, nagy és közepes felületek pontos mérésére terveztek. Kiemelkedő teljesítményt nyújt a repülőgépiparban, a nehéziparban, a vasúti közlekedésben és más olyan ágazatokban, ahol az alaposság, a hatékonyság és a megbízhatóság elengedhetetlen.
Teljes mobilitás vezeték nélküli szkenneléssel
Teljesen vezeték nélkül működik, lehetővé téve a zökkenőmentes szkennelést még korlátozott energia-hozzáférésű környezetben, magasságban vagy távoli helyszíneken is. Élvezd a valódi vezeték nélküli szabadságot a 3D mérésekben.
Maximális teljesítmény kiterjedt felületeken
Kiemelkedő sebesség és gördülékenység
Sokoldalú és rugalmas alkalmazások
Ultra-nagy méretű alkatrészek
A KSCAN-X vezeték nélküli 3D szkenner 4 × 21 kék lézervonallal biztosít gyors és hatékony szkennelést széles látómezőben, lehetővé téve a nagy felületek rögzítését egyetlen menetben. Ez a 3D szkenner kivételes, akár 0,075 mm-es pontosságot kínál, a térfogati pontosság pedig eléri a 0,075 mm + 0,010 mm/m értéket, így ideális a nagy méretű alkatrészekhez.
Adaptív fotogrammetria
Fejlett adaptív fotogrammetriai rendszerének köszönhetően a KSCAN-X 3D szkenner kiemelkedő pontosságot nyújt nagy távolságú méréseknél. Ez a technológia kiküszöböli a halmozódó hibákat és állandó térfogati pontosságot biztosít, garantálva a magas minőségű eredményeket mind a nagy objektumok, mind az összetett részletek mérésénél, még kihívást jelentő környezetben is.
Közepes és nagy méretű alkatrészek
A KSCAN-X 3D szkenner közepes távolságú szkennelési módja, 27 keresztezett kék lézervonallal, a 0,5 m és 2 m közötti méretű alkatrészekhez lett tervezve. Képes összetett részletek rögzítésére akár 0,030 mm pontossággal, biztosítva a közepes és nagy méretű alkatrészek precíz ellenőrzését, beleértve a nehéz íveket vagy finom elemeket is.
Mélyfurat mérések
A KSCAN-X 3D szkenner kompaktabb és könnyebb kialakítású, mint a hasonló termékek, rövidebb alappal és egy dedikált kék lézervonallal a mélyfuratok észlelésére. Ez a rendszer lehetővé teszi a nehezen hozzáférhető területek, például a csövek belsejének vagy a fogaskerekek fogainak pontos rögzítését, biztosítva az adatok teljes és pontos gyűjtését még a legnehezebben elérhető helyeken is.
Maximális teljesítmény és fokozott kényelem egyesítve a KSCAN-X-ben

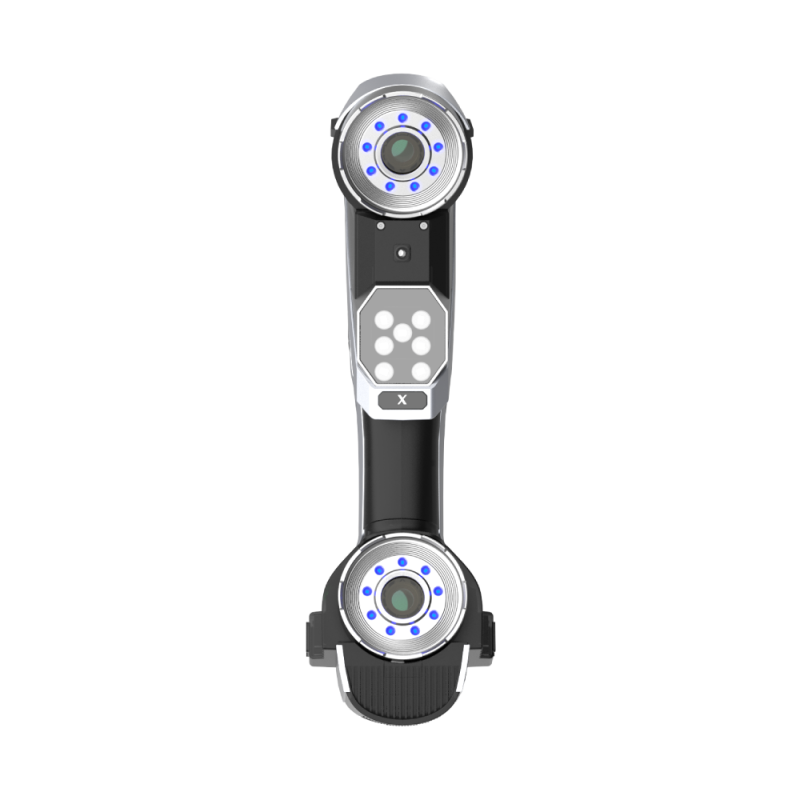

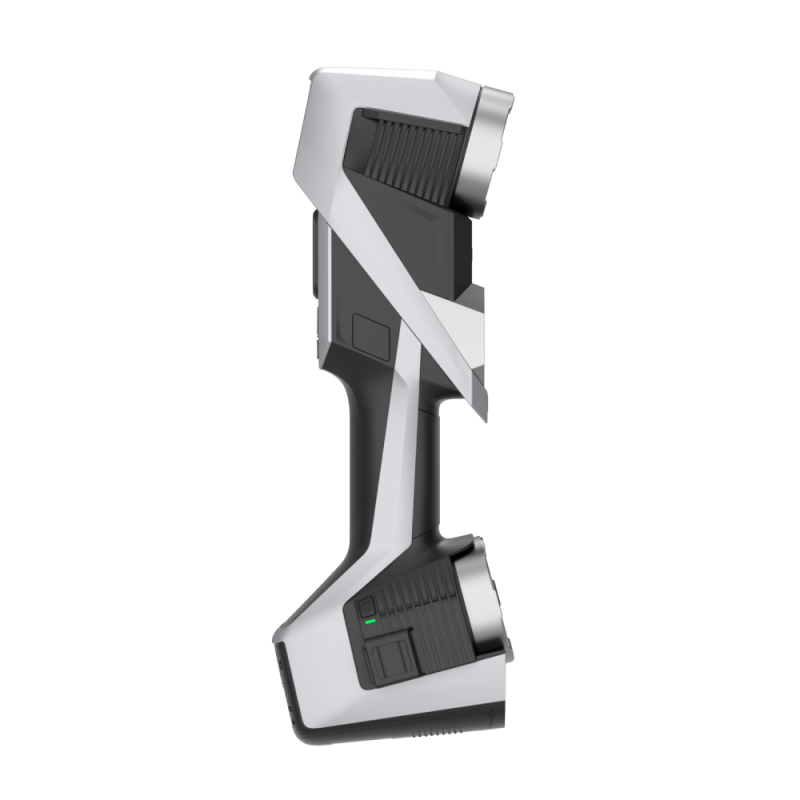

Jól meghatározott vizuális struktúra, amely kiemeli az alapvető komponenseket, például a kameraobjektívet és a lézerrendszert, biztosítva az intuitív és gördülékeny működést. Kényelemre és hatékonyságra tervezve, biztonságos fogást és fáradtságmentes használatot nyújt még hosszabb szkennelési munkamenetek során is. Ergonomikus és esztétikus kialakítás, dinamikus vonalakkal és kiegyensúlyozott elrendezéssel, amely ötvözi a funkcionalitást a modern megjelenéssel.
Intuitív és rugalmas technológia
KSCAN-X műszaki specifikációk
Általános információk
| Tulajdonság | Érték |
|---|---|
| Típus | KSCAN-X |
Szkennelési módok
| Tulajdonság | Érték |
|---|---|
| Széles FOV szkennelés | 84 kék lézervonal |
| Közepes távolságú szkennelés | 54 kék lézervonal |
| Mély furatok szkennelése | 1 extra kék lézervonal |
| Fotogrammetria | Adaptív fotogrammetria |
Pontosság és teljesítmény
| Tulajdonság | Érték |
|---|---|
| Pontosság (közepes távolság) | 0,030 mm |
| Pontosság (széles FOV) | 0,075 mm |
| Térfogati pontosság | 0,075 mm + 0,010 mm/m |
| Szkennelési sebesség | Akár 6.450.000 mérés/s |
| Szkennelési terület | Akár 2.600 × 1.800 mm |
| Munkatávolság | 0,30 – 2,50 m |
| Szkennelhető tárgyak mérete | 0,5 m ~ 15 m |
| Felbontás | Akár 0,1 mm |
| Lézerosztály | II. osztály (szemre biztonságos) |
Méretek és felépítés
| Tulajdonság | Érték |
|---|---|
| Szkenner méretei | 344 × 124 × 99 mm |
| Kamerák közti távolság | 235 mm |
Csatlakoztathatóság
| Tulajdonság | Érték |
|---|---|
| Interfész | USB 3.0 Type-B |
| Vezeték nélküli szabvány | Wi-Fi 6 (802.11 a/b/g/n/ac) |
| Vezeték nélküli kapcsolat | Kettős WNIC támogatás |
| Intelligens & vezeték nélküli mód | Támogatott |
| Szünetmentes tápegység | Támogatott |
Környezeti alkalmazkodás
| Tulajdonság | Érték |
|---|---|
| Működési környezet | Ventilátor nélküli, műhelyekhez alkalmas |
| Üzemi hőmérséklet | -10 ~ 40 ℃ |
| Üzemi páratartalom | 10 – 90% RH |
| Védelmi osztály | IP50 |
Szabadalmak
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B
Megjegyzések
- (1) ISO 17025 akkreditáció: teljesítmény értékelve a JJF1951 és a VDI/VDE 2634 3. rész szerint.
- (2) 800 mm-es nagy pontosságú mérőrúd kombinációjában.
- *A vállalat fenntartja a jogot a paraméterek és a képek értelmezésére és módosítására e kézikönyvben a törvényi kereteken belül.
