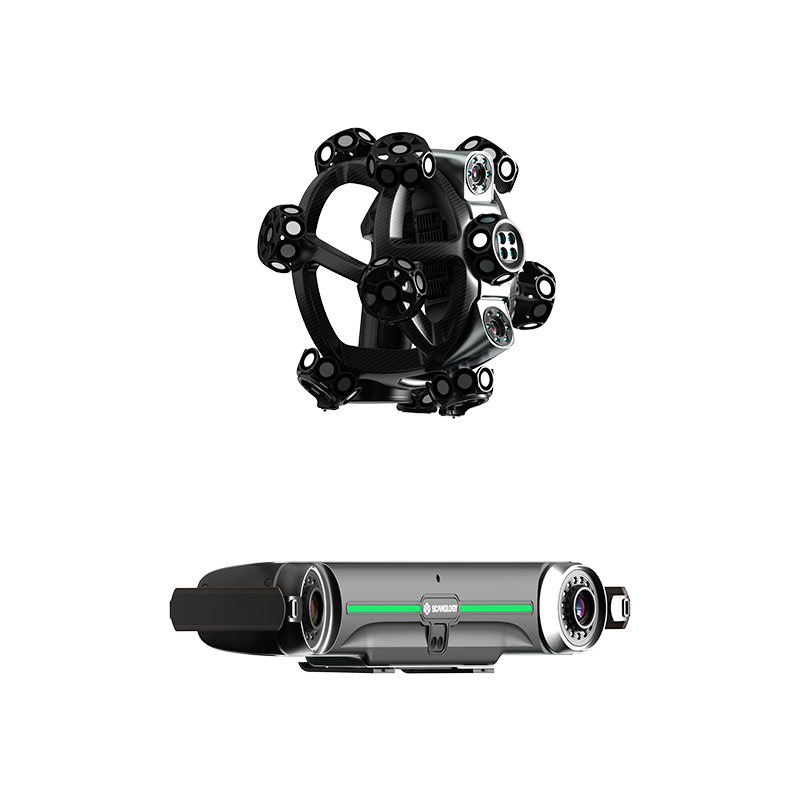

NimbleTrack-E Gen2 – scanner 3D wireless de înaltă precizie
Product Comments module (productcomments) must be installed!
Precizie wireless pentru inspecții 3D la scară largă
NimbleTrack E Gen2 este proiectat pentru inspecția de înaltă precizie a componentelor medii și mari. Combinând urmărirea optică inteligentă, funcționarea wireless și o rază extinsă de urmărire, oferă măsurători rapide, stabile și fără markeri pentru aplicații industriale complexe.
- Inspectați componente mari cu o distanță de urmărire de până la 4,2 m.
- Măsurați cu precizie de nivel metrologic folosind urmărirea optică inteligentă.
- Scanați fără cabluri și fără markeri pentru flexibilitate maximă.
- Creșteți productivitatea prin scanare rapidă cu laser albastru.

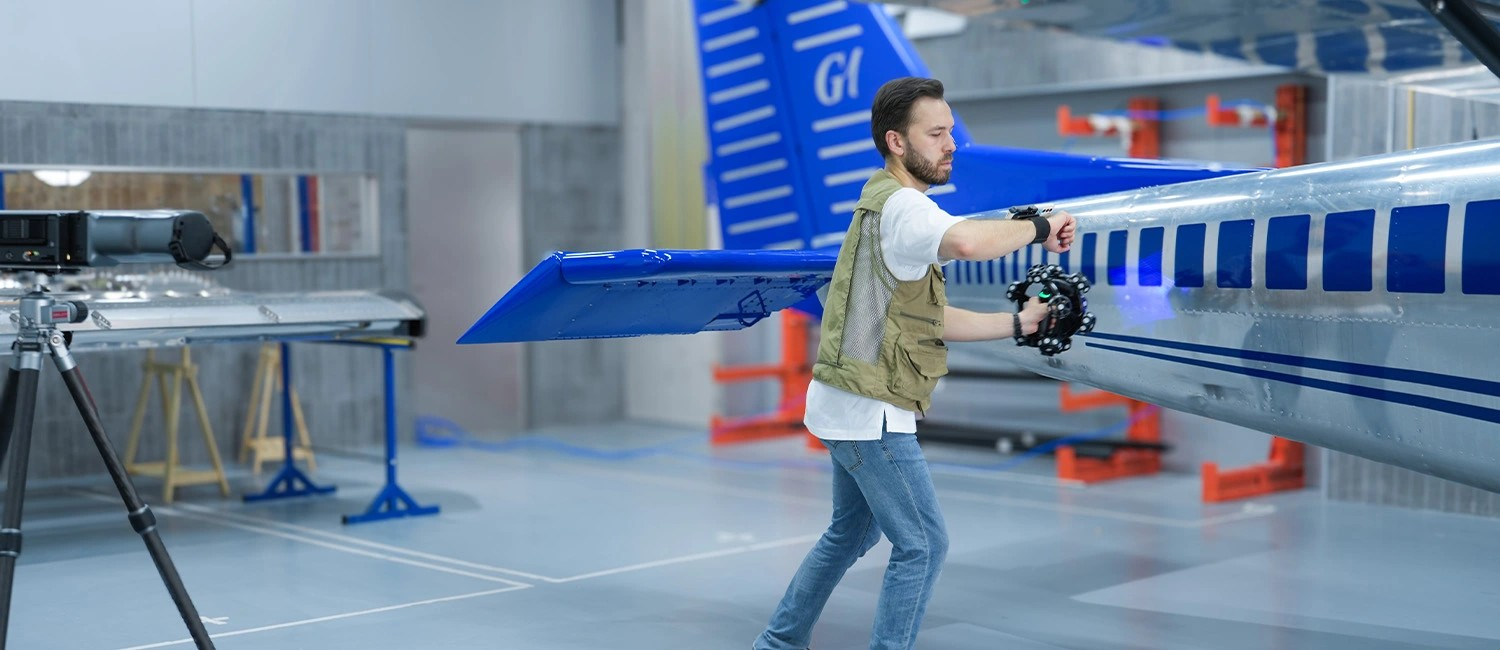

- Susțineți aplicații din industria aerospațială, auto, energetică, industria grea și controlul calității.
NimbleTrack Gen2
NimbleTrack Gen2 este noul sistem optic wireless de scanare 3D dezvoltat de Scanology, care combină libertatea wireless, scanarea fără markere, măsurători precise și portabilitatea. Oferă eficiență ridicată și adaptabilitate pentru piese de toate dimensiunile – de la componente complexe la piese de mari dimensiuni.
NimbleTrack Gen2 oferă scanare 3D wireless ultra-rapidă la 120 FPS, cu o viteză de până la 6,63 milioane de puncte pe secundă. Asigură o precizie de până la 0,020 mm și o rezoluție înaltă pentru detalii complexe.
Compact și ușor, sistemul funcționează fără markere și are o distanță de lucru de 300 mm și adâncime de câmp de 400 mm. Portabil și compatibil cu multiple formate CAD/3D, este ideal pentru piese de toate dimensiunile și aplicații industriale.
Scanare ultra-rapidă
Atât scannerul 3D, cât și trackerul folosesc tehnologie de edge computing de ultimă generație, oferind o experiență de scanare fluidă la o viteză de 120 FPS. În modul de scanare de mare viteză, sistemul atinge o rată de până la 6,63 milioane de măsurători pe secundă cu ajutorul a 54 de linii laser albastre. Suprafețele complexe și detaliile fine sunt capturate rapid și precis, transformând NimbleTrack Gen2 într-un adevărat accelerator de productivitate pentru inspecțiile industriale.
Datorită algoritmilor avansați de calibrare și structurii stabile CFFIM, trackerul NimbleTrack Gen2 asigură o distanță de urmărire de până la 4,2 metri, oferind flexibilitate și acuratețe chiar și pentru obiecte de mari dimensiuni.
Ideal pentru obiecte mici și medii, NimbleTrack Gen2 permite scanarea precisă și a pieselor mari sau foarte mari, simplificând procesul de inspecție indiferent de dimensiune.
Precizie de încredere
Echipat cu hardware de nivel metrologic și algoritmi dezvoltați intern, NimbleTrack Gen2 atinge o precizie a sistemului de până la 0,025 mm și o precizie volumetrică de 0,059 mm – totul fără markere. Este soluția ideală pentru scanarea dinamică a pieselor mici și medii.
Moduri duale flexibile
NimbleTrack Gen2 integrează un sistem inovator cu două moduri de lucru: scanare optică 3D și scanare manuală pe suprafețe largi. Astfel, oferă flexibilitatea necesară pentru a răspunde unor cerințe variate de măsurare. Datorită proiecției laser integrate, trackerul poate fi folosit și ca scanner 3D portabil pentru captarea norilor de puncte. Acest mod extinde domeniul și versatilitatea scanării, fiind ideal pentru măsurarea pieselor mari cu precizie ridicată.
Fotogrammetrie adaptivă
NimbleTrack Gen2 integrează tehnologia de fotogrammetrie adaptivă, care garantează o precizie excepțională atât la măsurători pe distanțe scurte, cât și lungi. Această tehnologie elimină erorile cumulative și menține acuratețea volumetrică constantă, oferind rezultate de înaltă precizie atât pentru obiecte de mari dimensiuni, cât și pentru detalii fine.
Complet wireless și mobil
Fără cabluri, NimbleTrack Gen2 oferă adevărata libertate wireless. Echipat cu baterii de înaltă performanță și tehnologie avansată de edge computing, atât scannerul 3D, cât și trackerul permit măsurători wireless și transmitere stabilă de date la viteză mare, oriunde și oricând. Fie că este folosit în exterior, în zone cu acces limitat la energie, pe piese supradimensionate sau în spații restrânse, sistemul asigură măsurători 3D precise, fluide și eficiente.
Aplicații versatile
Specificații Tehnice – NimbleTrack-E Gen2
Moduri de Scanare
| Specificație | NimbleTrack-E Gen2 |
|---|---|
| Scanare ultra-rapidă | 54 linii laser albastre |
| Scanare de înaltă precizie | 17 linii laser albastre paralele |
| Scanarea găurilor adânci | 1 linie laser albastră suplimentară |
| Scanare pe suprafețe mari | 54 linii laser albastre |
| Fotogrammetrie | Fotogrammetrie adaptivă |
Acuratețe și Precizie
| Proprietate | Valoare |
|---|---|
| Distanță de urmărire per i-Tracker | 4.200 mm |
| Acuratețe volumetrică la 3,5 m | 0,059 mm |
| Acuratețe volumetrică la 4,2 m | 0,072 mm |
Performanță de Scanare
| Proprietate | Valoare |
|---|---|
| Rezoluție | 0,020 mm |
| Distanță de lucru | 300 mm |
| Adâncime de câmp | 400 mm |
| Suprafață de scanare | 500 × 600 mm |
| Rată de cadre | 120 fps |
| Viteză de măsurare | 6.630.000 măsurători/sec. |
Dimensiuni și Greutate
i-Scanner
| Proprietate | Valoare |
|---|---|
| Dimensiuni | 252 × 195 × 260 mm |
| Greutate | 1,3 kg (net) |
| Greutate (cu baterie și modul wireless) | 1,4 kg |
i-Tracker
| Proprietate | Valoare |
|---|---|
| Dimensiuni | 570 × 87 × 94 mm |
| Greutate | 2,2 kg (net) |
| Greutate (cu baterie și modul wireless) | 2,6 kg |
Cutie de Protecție
| Proprietate | Valoare |
|---|---|
| Dimensiuni | 1000 × 425 × 280 mm |
Compatibilitate și Formate de Fișiere
| Proprietate | Valoare |
|---|---|
| Formate suportate | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk etc. |
Condiții de Operare
| Proprietate | Valoare |
|---|---|
| Temperatură | −10°C până la +40°C |
| Umiditate | 10–90% RH (fără condens) |
Conectivitate
| Proprietate | Valoare |
|---|---|
| Moduri wireless | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, sistem wireless multi-tracker, Edge Inspection |
| Standard wireless | Wi-Fi 6 (802.11 a/b/g/n/ac) |
| Interfețe | USB3-B, Gigabit Ethernet |
Informații Suplimentare
| Proprietate | Valoare |
|---|---|
| Clasa laser | Clasa II (sigur pentru ochi) |
| Brevete | CN, US, EP, KR – listă extinsă |
(1) Certificat ISO 17025 – evaluat conform JJF1951 și VDI/VDE 2634 Partea 3.
(2) Necesită bară etalon de înaltă precizie.
