Der NimbleTrack Gen2 bietet ultraschnelles drahtloses 3D-Scannen mit 120 FPS und einer Geschwindigkeit von bis zu 6,63 Millionen Punkten pro Sekunde. Er gewährleistet eine Genauigkeit von bis zu 0,020 mm und eine hohe Auflösung für komplexe Details.

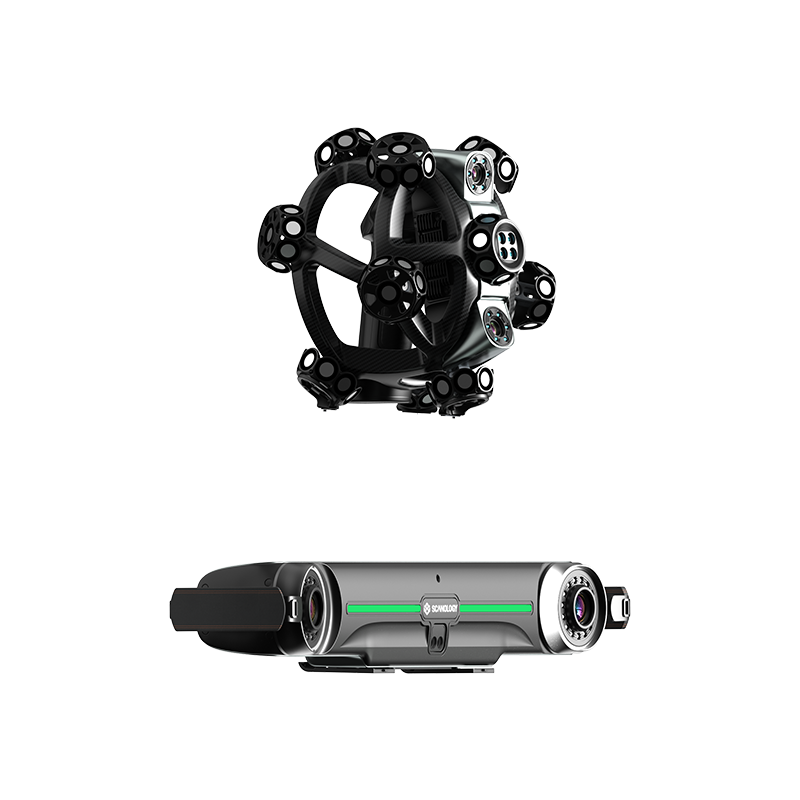

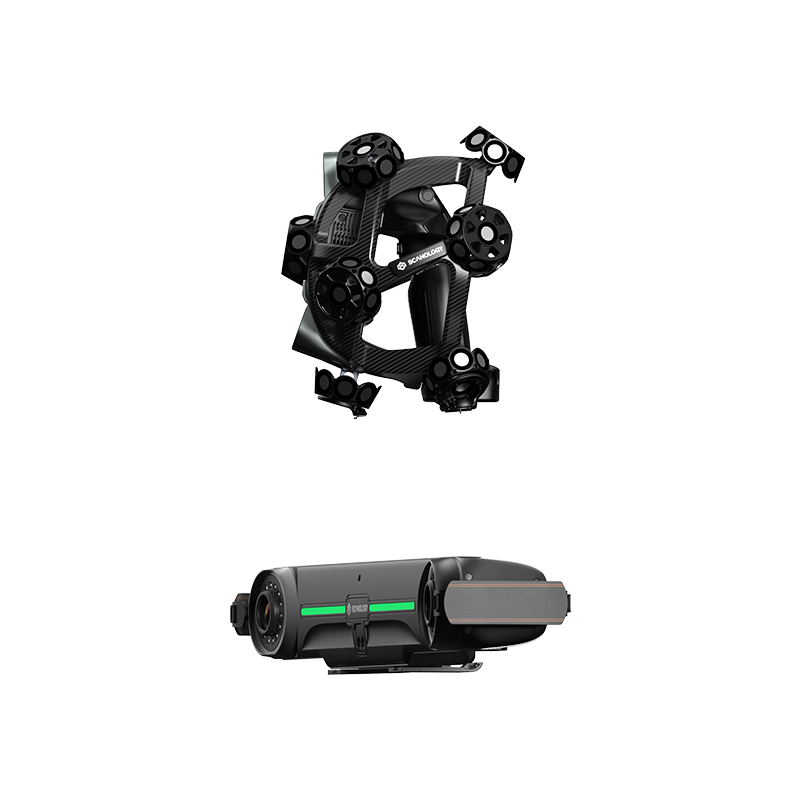

NimbleTrack-E Gen2 – hochpräziser drahtloser 3D-Scanner
Modul Product Comments (productcomments) muss installiert sein!

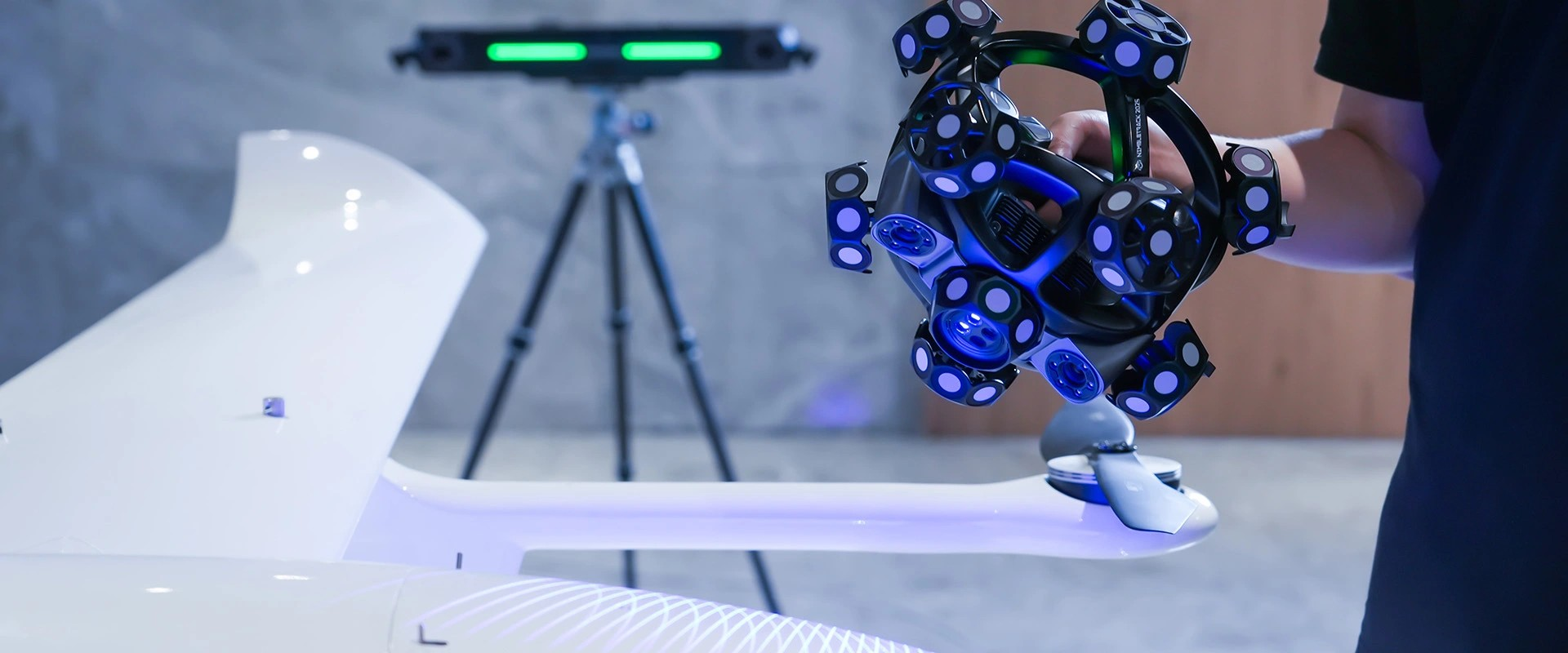

Kabellose Präzision für großflächige 3D-Inspektionen
Der NimbleTrack E Gen2 wurde für die hochpräzise Prüfung mittelgroßer und großer Bauteile entwickelt. Intelligentes optisches Tracking, kabelloser Betrieb und ein großer Trackingbereich ermöglichen schnelle, stabile und markerlose Messungen für industrielle Anwendungen.
- Prüfen Sie große Bauteile mit bis zu 4,2 m Trackingreichweite.
- Messen Sie mit messtechnischer Präzision durch optisches Tracking.
- Scannen Sie kabellos und ohne Marker für maximale Flexibilität.
- Steigern Sie die Produktivität durch schnelles Blaulaser-Scannen.
- Unterstützen Sie Anwendungen in Luftfahrt, Automobilindustrie, Energie und Qualitätskontrolle.

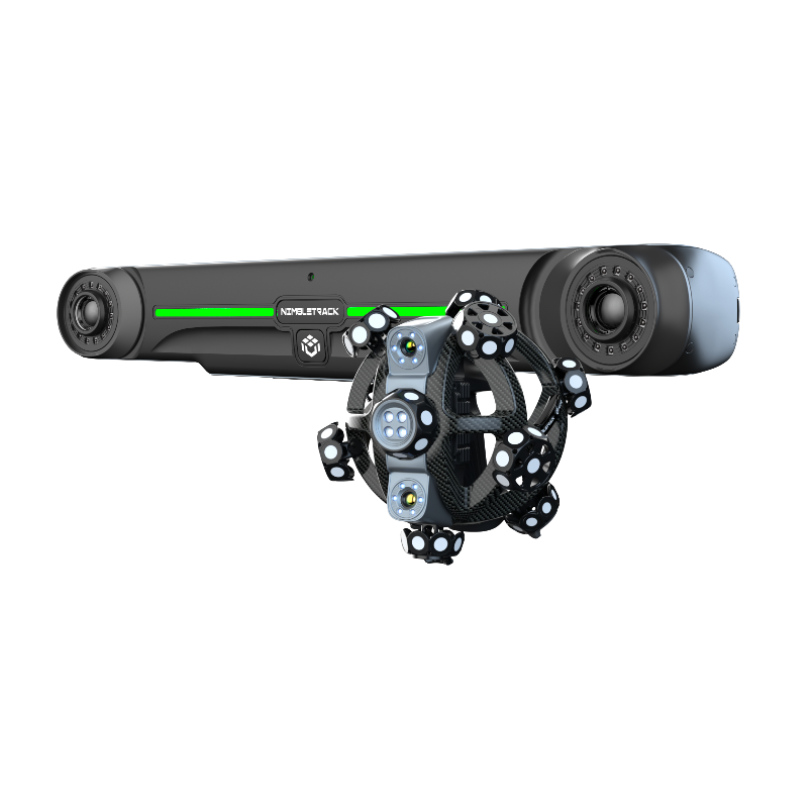

NimbleTrack Gen2
Der NimbleTrack Gen2 ist das neue drahtlose optische 3D-Scansystem von Scanology, das kabellose Freiheit, markerloses Scannen, präzise Messungen und Portabilität vereint. Er bietet hohe Effizienz und Anpassungsfähigkeit für Werkstücke jeder Größe – von komplexen Komponenten bis hin zu großdimensionierten Teilen.
Kompakt und leicht arbeitet das System markerlos und verfügt über eine Arbeitsdistanz von 300 mm sowie eine Schärfentiefe von 400 mm. Tragbar und mit mehreren CAD/3D-Formaten kompatibel, ist es ideal für Werkstücke jeder Größe und industrielle Anwendungen.
Ultraschnelles Scannen
Sowohl der 3D-Scanner als auch der Tracker nutzen modernste Edge-Computing-Technologie und bieten ein reibungsloses Scan-Erlebnis mit 120 FPS. Im Hochgeschwindigkeits-Scanmodus erreicht das System eine Rate von bis zu 6,63 Millionen Messungen pro Sekunde mit 54 blauen Laserlinien. Komplexe Oberflächen und feine Details werden schnell und präzise erfasst, wodurch der NimbleTrack Gen2 zu einem echten Produktivitätsbeschleuniger für industrielle Inspektionen wird.
Dank fortschrittlicher Kalibrierungsalgorithmen und der stabilen CFFIM-Struktur gewährleistet der NimbleTrack Gen2 Tracker eine Verfolgungsdistanz von bis zu 4,2 Metern und bietet Flexibilität sowie Genauigkeit auch bei großdimensionierten Objekten.
Ideal für kleine und mittelgroße Objekte ermöglicht der NimbleTrack Gen2 auch das präzise Scannen großer oder sehr großer Teile und vereinfacht so den Inspektionsprozess unabhängig von der Größe.
Zuverlässige Präzision
Ausgestattet mit metrologischer Hardware und intern entwickelten Algorithmen erreicht der NimbleTrack Gen2 eine Systemgenauigkeit von bis zu 0,025 mm und eine Volumengenauigkeit von 0,059 mm – ganz ohne Marker. Er ist die ideale Lösung für das dynamische Scannen kleiner und mittelgroßer Teile.
Flexible Dual-Modi
Der NimbleTrack Gen2 integriert ein innovatives Zwei-Modi-System: optisches 3D-Scannen und manuelles Scannen großer Flächen. Dadurch bietet er die nötige Flexibilität, um unterschiedliche Messanforderungen zu erfüllen. Dank der integrierten Laserprojektion kann der Tracker auch als tragbarer 3D-Scanner zur Erfassung von Punktwolken verwendet werden. Dieser Modus erweitert den Anwendungsbereich und die Vielseitigkeit des Scannens und ist ideal für die präzise Vermessung großer Teile.
Adaptive Photogrammetrie
Der NimbleTrack Gen2 integriert die Technologie der adaptiven Photogrammetrie, die sowohl bei Kurz- als auch bei Langstreckenmessungen außergewöhnliche Präzision garantiert. Diese Technologie eliminiert kumulative Fehler und gewährleistet eine konstante Volumengenauigkeit, wodurch hochpräzise Ergebnisse sowohl bei großdimensionierten Objekten als auch bei feinen Details erzielt werden.
Vollständig drahtlos und mobil
Ohne Kabel bietet der NimbleTrack Gen2 echte drahtlose Freiheit. Ausgestattet mit Hochleistungsbatterien und modernster Edge-Computing-Technologie ermöglichen sowohl der 3D-Scanner als auch der Tracker drahtlose Messungen und eine stabile Hochgeschwindigkeits-Datenübertragung – jederzeit und überall. Ob im Außenbereich, in energiebegrenzten Zonen, an übergroßen Teilen oder in engen Räumen – das System gewährleistet präzise, reibungslose und effiziente 3D-Messungen.
Vielseitige Anwendungen
Technische Spezifikationen – NimbleTrack-E Gen2
Scanmodi
| Spezifikation | NimbleTrack-E Gen2 |
|---|---|
| Ultraschnelles Scannen | 54 blaue Laserlinien |
| Hochpräzises Scannen | 17 parallele blaue Laserlinien |
| Tiefloch-Scannen | 1 zusätzliche blaue Laserlinie |
| Großflächiges Scannen | 54 blaue Laserlinien |
| Photogrammetrie | Adaptive Photogrammetrie |
Genauigkeit und Präzision
| Eigenschaft | Wert |
|---|---|
| Tracking-Distanz pro i-Tracker | 4.200 mm |
| Volumetrische Genauigkeit bei 3,5 m | 0,059 mm |
| Volumetrische Genauigkeit bei 4,2 m | 0,072 mm |
Scanleistung
| Eigenschaft | Wert |
|---|---|
| Auflösung | 0,020 mm |
| Arbeitsabstand | 300 mm |
| Schärfentiefe | 400 mm |
| Scanbereich | 500 × 600 mm |
| Bildrate | 120 fps |
| Messrate | 6.630.000 Messungen/Sek. |
Abmessungen und Gewicht
i-Scanner
| Eigenschaft | Wert |
|---|---|
| Abmessungen | 252 × 195 × 260 mm |
| Gewicht | 1,3 kg (Netto) |
| Gewicht (mit Akku und Funkmodul) | 1,4 kg |
i-Tracker
| Eigenschaft | Wert |
|---|---|
| Abmessungen | 570 × 87 × 94 mm |
| Gewicht | 2,2 kg (Netto) |
| Gewicht (mit Akku und Funkmodul) | 2,6 kg |
Schutzkoffer
| Eigenschaft | Wert |
|---|---|
| Abmessungen | 1000 × 425 × 280 mm |
Kompatibilität und Dateiformate
| Eigenschaft | Wert |
|---|---|
| Unterstützte Formate | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk usw. |
Betriebsbedingungen
| Eigenschaft | Wert |
|---|---|
| Temperatur | −10°C bis +40°C |
| Luftfeuchtigkeit | 10–90 % RH (nicht kondensierend) |
Konnektivität
| Eigenschaft | Wert |
|---|---|
| Drahtlose Modi | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, drahtloses Multi-Tracker-System, Edge Inspection |
| Drahtloser Standard | Wi-Fi 6 (802.11 a/b/g/n/ac) |
| Schnittstellen | USB3-B, Gigabit-Ethernet |
Zusätzliche Informationen
| Eigenschaft | Wert |
|---|---|
| Laserklasse | Klasse II (augensicher) |
| Patente | CN, US, EP, KR – erweiterte Liste |
(1) ISO 17025 zertifiziert – bewertet gemäß JJF1951 und VDI/VDE 2634 Teil 3.
(2) Erfordert einen hochpräzisen Maßstab.
