Mașină de Găurit și Frezat NCT MEGA-117
0,00 lei
Cu TVA
- Mașină combinată de găurire și frezare pentru aplicații industriale
- Cap de frezare inclinabil pentru operațiuni versatile
- Masă de lucru robustă pentru prelucrare stabilă
- Arbore principal proiectat pentru prelucrare precisă
- Construcție compactă pentru ateliere și producție industrială
Share on
Strunjire CNC de Precizie pentru Producție Industrială Grea
Mașină CNC de Strunjire cu Batiu Înclinat pentru Aplicații Industriale Grele

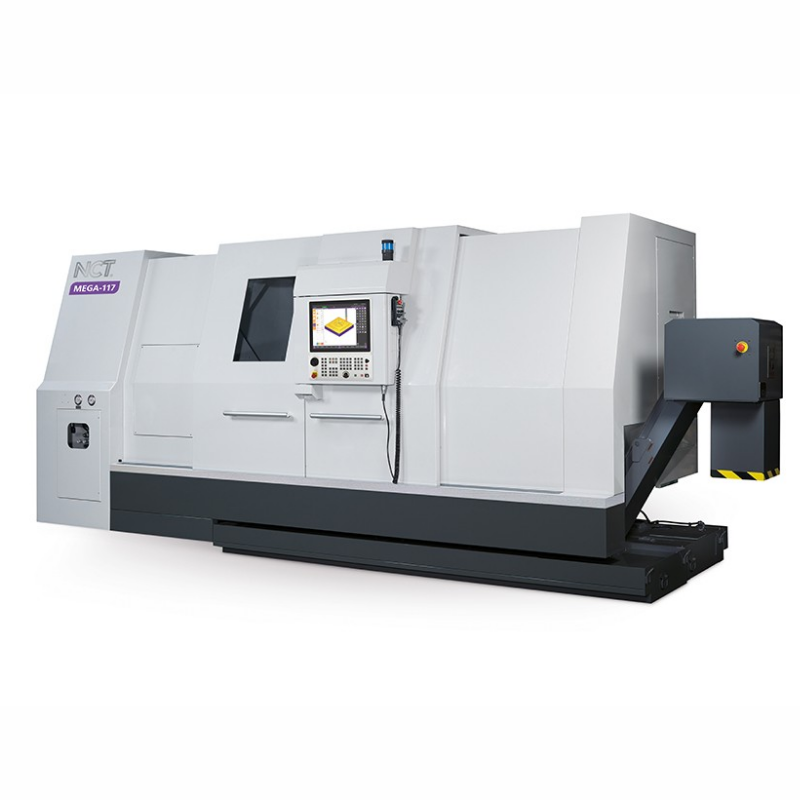

NCT MEGA-117 este un strung CNC heavy-duty cu batiu înclinat, proiectat pentru operațiuni de strunjire de precizie ce necesită rigiditate ridicată, performanțe stabile de prelucrare și productivitate industrială fiabilă.
Zonă de Strunjire cu Capacitate Mare
Mașina dispune de un diametru maxim de strunjire peste batiu de 900 mm și o lungime maximă de strunjire de 1300 mm, permițând prelucrarea componentelor industriale de mari dimensiuni și a pieselor heavy-duty.
Construcție cu Ghidaje Tip Box
Echipat cu ghidaje rigide tip box, modelul MEGA-117 oferă stabilitate excelentă în prelucrare, precizie ridicată de poziționare și vibrații reduse în aplicațiile industriale solicitante de strunjire.
Sistem Puternic al Arborelui Principal cu Acționare prin Cutie de Viteze
Sistemul arborelui principal cu acționare prin cutie de viteze oferă capacitate ridicată de prelucrare cu cuplu mare și turații de până la 1500 rpm, asigurând performanțe stabile de așchiere pentru aplicații industriale grele.
Performanță Ridicată pentru Prelucrarea Barelor de Mari Dimensiuni
Cu un diametru al alezajului arborelui principal de 155 mm și o capacitate pentru bare de până la 117 mm, mașina permite prelucrarea eficientă a materialelor și componentelor industriale de mari dimensiuni.
Configurație Avansată a Turelei pentru Scule
Controlerul CNC integrat NCT 304 Smart Touch, cu interfață touchscreen, simplifică operarea mașinii și îmbunătățește eficiența fluxului de lucru, precum și precizia prelucrării.
Construcție Fiabilă pentru Utilizare Industrială
Proiectat pentru medii de producție industrială, modelul MEGA-117 combină o construcție rigidă a mașinii, capacități fiabile de strunjire și performanțe stabile de prelucrare pe termen lung.
Specificații Tehnice
Zona de Lucru |
|
|---|---|
Diametru maxim de strunjire peste batiu |
900 mm |
Diametru maxim de strunjire peste sanie transversală |
700 mm |
Lungime maximă de strunjire |
1300 mm |
Distanța între vârfuri |
1300 mm |
Diametru recomandat al mandrinei |
18" |
Axe |
|
Tip ghidaje |
Ghidaje tip box |
Cursă/deplasare axă X |
385 mm |
Cursă/deplasare axă Z |
1500 mm |
Viteză rapidă de deplasare X / Z |
20 / 20 m/min |
Arbore Principal |
|
Turație maximă |
1500 rpm |
Nas arbore principal |
A2-11 |
Diametru alezaj arbore principal |
155 mm |
Capacitate bară |
117 mm |
Acționare |
Cutie de viteze |
Număr de game |
2 |
Motor Arbore Principal |
|
Putere motor arbore principal |
30/37 kW |
Cuplu motor arbore principal |
581 / 2160 Nm |
Răcire |
Aer |
Contrapunct |
|
Diametru / cursă pinolă |
150 / 150 mm |
Operare pinolă / contrapunct |
Automat / Automat |
Cursă / operare contrapunct |
1300 |
Dimensiune con interior |
MT5 |
Scule |
|
Schimbare scule |
Turelă |
Număr poziții scule |
12 buc |
Tip scule |
Bolt-on / VDI50/60 / BMT75 |
Operare |
Hidraulică (servo opțional) |
Număr de scule motorizate (opțional) |
12 buc |
Viteză maximă sculă |
4000 rpm |
Putere maximă motor scule motorizate |
5.5 kW |
Instalare |
|
Spațiu necesar instalare x înălțime |
5650 × 2350 × 2300 mm |
Greutate netă mașină |
13000 kg |
Conexiune electrică |
3 x 400 VAC VA |
Controlere CNC NCT de ultimă generație
Controlerele CNC NCT de ultimă generație oferă control precis și eficient pentru aplicațiile de prelucrare CNC. Proiectate pentru flexibilitate, controlerele NCT suportă programare conversațională, integrare cu software CAM și programare tradițională G-code. Funcțiile avansate ajută, de asemenea, la monitorizarea performanței mașinii și optimizarea operării, asigurând precizie ridicată, fiabilitate și productivitate constantă.
.png)
myNCT – Programare conversațională pentru mașini CNC
myNCT este un software de programare conversațională CNC ușor de utilizat, proiectat pentru a simplifica și accelera fluxurile de lucru din prelucrare. Interfața sa intuitivă face programarea accesibilă atât pentru începători, cât și pentru operatorii experimentați, permițând obținerea unor rezultate profesionale cu instruire minimă.
Caracteristici principale ale software-ului de programare CNC myNCT:
-Frezare 3+2 axe pentru prelucrare rapidă și precisă a geometrilor complexe
-Prelucrare tip buzunar pentru contururi libere, cu flexibilitate ridicată pentru forme complexe
-Cicli simpli de frezare pentru programarea rapidă a operațiunilor comune de prelucrare
-Frezare filete pentru realizarea precisă a filetelor în diverse materiale
-Cicli automatizați de găurire pentru -îmbunătățirea eficienței și productivității
-Capacități de frezare cu scule antrenate pentru operațiuni combinate de frezare și strunjire
-Cicli de strunjire pentru aplicații precise de canelare, filetare și strunjire
Grafică 3D Solid Model – Precizie și eficiență în controlerele CNC
Grafica 3D Solid Model din controlerele CNC oferă o soluție avansată pentru vizualizarea și verificarea în timp real a proceselor de prelucrare. Această tehnologie îi ajută pe operatori să:
-Detecteze erorile de programare CNC înainte de prelucrare
-Prevină potențialele coliziuni și deteriorarea mașinii
-Monitorizeze piesa de lucru și progresul prelucrării cu precizie ridicată
-Îmbunătățească productivitatea, să reducă risipa de material și să mențină o calitate constant ridicată a fabricației
Construcția mașinii și caracteristici principale
-Construcție rigidă din fontă pentru batiu, coloană și glisiere pentru stabilitate maximă
-Protecție semi-închisă sau complet închisă împotriva stropirii pentru siguranță îmbunătățită a operatorului
-Ghidaje liniare de precizie cu rulmenți cu bile sau role pe toate axele
-Sistem centralizat de lubrifiere cu ulei și capace metalice telescopice pentru ghidaje
-Arbore acționat prin curea pentru prelucrări fiabile la viteze ridicate
-Con arbore tip 40 compatibil cu sistemele de scule DIN sau BT
--Răcitor digital de ulei pentru stabilizarea termică a capului de lucru
-Protecție a arborelui cu aer comprimat și curățare automată a conului
-Șuruburi cu bile rectificate de înaltă precizie, cu piuliță dublă
-Șuruburi cu bile pretensionate și susținute la ambele capete pentru rigiditate ridicată
-Lampă de stare în trei culori
-Drum type tool magazine cu sistem ATC cu braț
-Proces rapid și fiabil de schimbare automată a sculelor
-Proiectată pentru fluxuri de producție eficiente
-Manipulare stabilă a sculelor în timpul operațiunilor de prelucrare la viteze ridicate
-Controler CNC NCT 304 Smart Touch cu interfață intuitivă touchscreen
-Sistem absolut de măsurare EnDat 2.2 pentru poziționare precisă
-Rezoluție de poziționare de 0.00005 mm cu interpolare nano
-Control CNC avansat optimizat pentru aplicații industriale de prelucrare
-Mișcare lină și precisă a axelor în condiții de lucru solicitante
-Structură mecanică optimizată pentru precizie de poziționare pe termen lung
-Protecție a rulmenților arborelui cu aer comprimat
