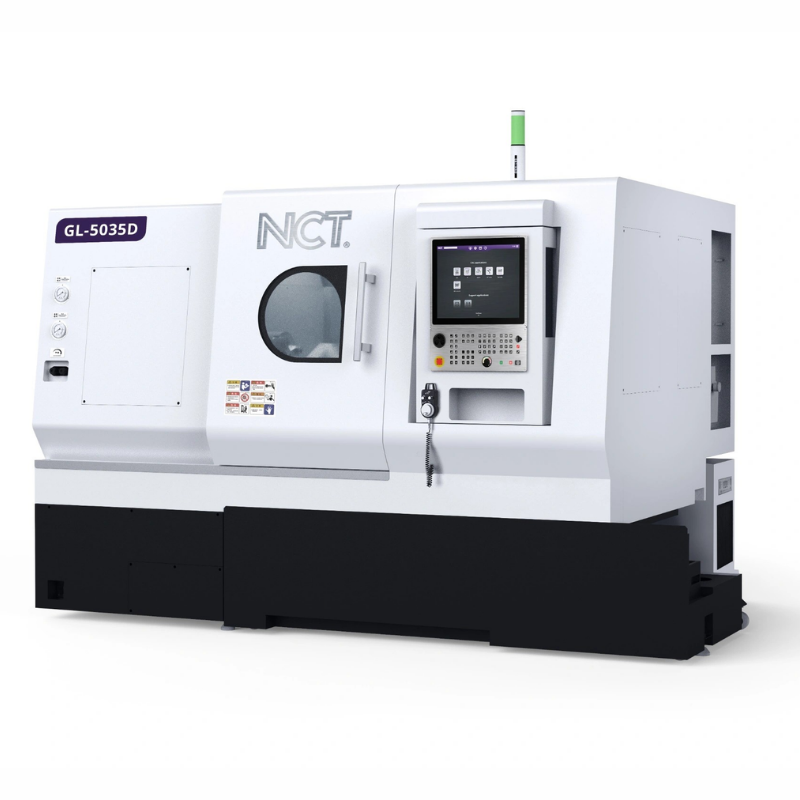

NCT GL-5035D CNC Esztergagép
0,00 Ft
Adóval együtt
- CNC esztergagép integrált ellenorsó rendszerrel
- Nagy sebességű főorsó teljesítmény akár 4000 rpm
- Dual-channel CNC vezérlő optimalizált gyártáshoz
- Szervo revolveres szerszámrendszer hajtott szerszámokkal
- Lineáris vezetékek a stabil és precíz megmunkáláshoz
Share on
Precíziós CNC Esztergálás Ipari Gyártáshoz
Ikerorsós CNC Eszterga Mellékorsóval
Az NCT GL-5035D egy ikerorsós CNC eszterga, amelyet nagy pontosságú ipari esztergálási alkalmazásokhoz terveztek, stabil megmunkálási képességgel és optimalizált gyártási hatékonysággal.
Integrált Mellékorsó Képess
Az integrált mellékorsó rendszer támogatja az egyidejű első és hátsó megmunkálási műveleteket, amelyek célja a ciklusidő csökkentése és a gyártási termelékenység javítása.
Nagysebességű Orsóteljesítmény
Az orsórendszer akár 4000 rpm fordulatszámot is támogat, biztosítva a hatékony megmunkálási teljesítményt és a megbízható precíziós esztergálási képességet.
Kétcsatornás CNC Vezérlőrendszer
A fejlett kétcsatornás CNC vezérlő leegyszerűsíti a gép kezelését, miközben támogatja a szinkronizált megmunkálási műveleteket és az optimalizált ipari munkafolyamat-kezelést.
Szervo Revolverfejes Szerszámrendszer
A szervo működtetésű revolverfejes szerszámrendszer meghajtott szerszám funkcióval javítja a megmunkálási rugalmasságot és támogatja a hatékony, többműveletes ipari gyártási folyamatokat.
Lineáris Vezetékes Tengelykonstrukció
Mounted linear guideways improve positioning precision, smooth axis movement, and stable machining performance during demanding industrial turning operations.
Stabil Ipari Megmunkálási Teljesítmény
Az ipari gyártási környezetekhez tervezett GL-5035D merev gépkonstrukciót, stabil esztergálási képességet és megbízható, hosszú távú ipari termelékenységet kínál.
Műszaki Adatok
Munkaterület |
|
|---|---|
Max. átmérő az ágy felett |
550 mm |
Max. esztergálási átmérő |
350 mm |
Max. esztergálási hossz |
500 mm |
Ajánlott tokmányátmérő |
8" |
Tengelyek |
|
Vezeték típusa |
Lineáris |
X tengely löket/mozgás |
210 mm |
Z tengely löket/mozgás |
550 mm |
W tengely löket/mozgás |
590 mm |
X / Z / Y / W gyorsjárati sebesség |
24 / 24 / - / 24 m/min |
Orsó |
|
Max. fordulatszám |
4000 rpm |
Orsócsatlakozás |
A2-6 |
Orsó furatátmérő |
71 mm |
Rúdátmérő kapacitás |
50 mm |
Meghajtás |
Motororsó |
Fokozatok száma |
1 |
Hűtés |
Folyadék |
Orsómotor |
|
Orsómotor nyomaték |
140 Nm |
Hűtés |
Folyadék |
Mellékorsó |
|
Max. fordulatszám (standard) |
5000 rpm |
Mellékorsó csatlakozás / Ajánlott tokmányátmérő |
A2-5 / 6" mm |
Mellékorsó furatátmérő |
48 mm |
Szerszámozás |
|
Szerszámcsere |
Revolverfej |
Szerszámrendszer |
BMT55 |
Működtetés |
Szervo |
Meghajtott szerszámok száma |
12 db |
Szerszám max. fordulatszám |
5000 rpm |
Telepítés |
|
Szükséges helyigény x magasság |
3148 × 1926 × 1860 mm |
Nettó géptömeg |
5350 kg |
Elektromos csatlakozás |
3 × 400 V AC VA |
NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)
myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz
3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
