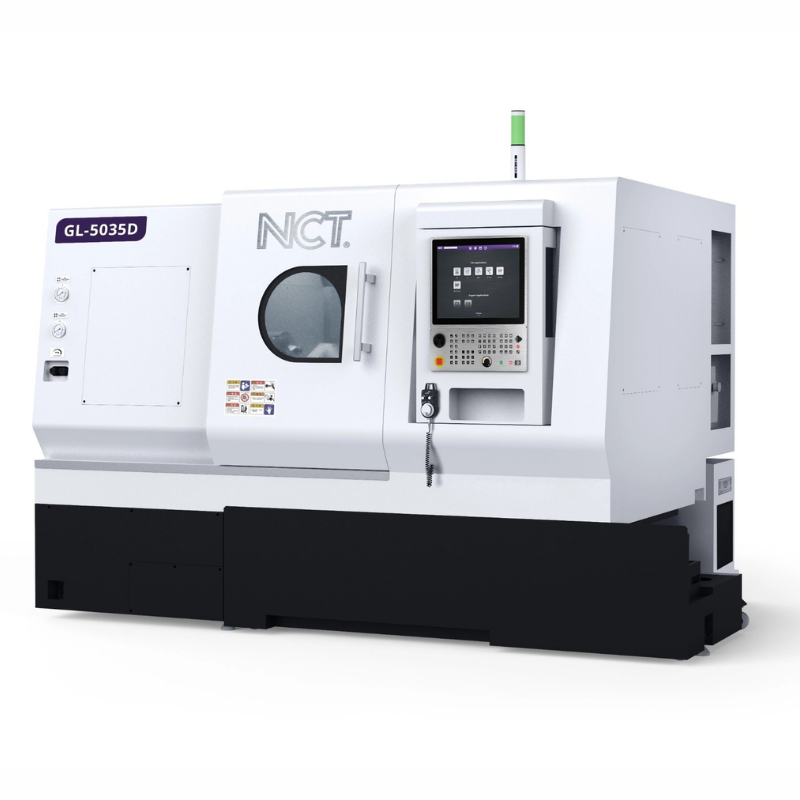

Strung CNC NCT GL-5035D
0,00 lei
Cu TVA
- Strung CNC cu sistem integrat de subarbore
- Performanță de mare viteză până la 4000 rpm
- Controler CNC dual-channel pentru producție optimizată
- Sistem servo cu turelă și scule motorizate
- Ghidaje liniare pentru prelucrare stabilă și precisă
Share on
Strunjire CNC de Precizie pentru Producție Industrială
Strung CNC Twin-Spindle cu Subarbore
NCT GL-5035D este un strung CNC twin-spindle, proiectat pentru aplicații industriale de strunjire de înaltă precizie, care necesită capabilități stabile de prelucrare și eficiență optimizată a producției.
Capabilitate Integrată cu Subarbore
Sistemul integrat cu subarbore susține operațiuni simultane de prelucrare frontală și posterioară, proiectate pentru a reduce timpii de ciclu și a îmbunătăți productivitatea producției.
Performanță a Arborelui Principal la Turații Ridicate
Sistemul arborelui principal suportă turații de până la 4000 rpm, asigurând performanțe eficiente de prelucrare și capabilități fiabile de strunjire de precizie.
Sistem CNC de Control cu Canal Dublu
Controllerul CNC avansat cu canal dublu simplifică operarea mașinii, susținând în același timp operațiuni de prelucrare sincronizate și gestionarea optimizată a fluxurilor industriale de lucru.
Sistem de Scule cu Turelă Servo
Sistemul de scule cu turelă servo, cu capabilitate pentru scule antrenate, îmbunătățește flexibilitatea prelucrării și susține fluxuri industriale de producție eficiente pentru operațiuni multiple.
Construcție a Axelor cu Ghidaje Liniare
Ghidajele liniare montate îmbunătățesc precizia de poziționare, mișcarea lină a axelor și performanța stabilă de prelucrare în timpul operațiunilor industriale solicitante de strunjire.
Performanță Stabilă de Prelucrare Industrială
Proiectat pentru medii industriale de producție, modelul GL-5035D combină o construcție rigidă a mașinii, capacitate stabilă de strunjire și productivitate industrială fiabilă pe termen lung.
Specificații Tehnice
Zona de Lucru |
|
|---|---|
Diametru maxim de rotire peste batiu |
550 mm |
Diametru maxim de strunjire |
350 mm |
Lungime maximă de strunjire |
500 mm |
Diametru recomandat al mandrinei |
8" |
Axe |
|
Tip ghidaj |
Liniar |
Cursă/deplasare axă X |
210 mm |
Cursă/deplasare axă Z |
550 mm |
Cursă/deplasare axă W |
590 mm |
Viteză rapidă X / Z / Y / W |
24 / 24 / - / 24 m/min |
Arbore Principal |
|
Turație maximă |
4000 rpm |
Nas arbore |
A2-6 |
Diametru alezaj arbore |
71 mm |
Capacitate bară |
50 mm |
Acționare |
Motor-spindle |
Număr de game |
1 |
Răcire prin |
Lichid |
Motor Arbore Principal |
|
Cuplu motor arbore principal |
140 Nm |
Răcire |
Lichid |
Subarbore |
|
Turație maximă (standard) |
5000 rpm |
Nas subarbore / Diametru recomandat mandrină |
A2-5 / 6" mm |
Diametru alezaj subarbore |
48 mm |
Scule |
|
Schimbare scule |
Turelă |
Sistem de scule |
BMT55 |
Operare |
Servo |
Număr de scule antrenate |
12 buc |
Viteză maximă scule |
5000 rpm |
Instalare |
|
Spațiu necesar instalare x înălțime |
3148 × 1926 × 1860 mm |
Greutate netă mașină |
5350 kg |
Conexiune electrică |
3 × 400 V AC VA |
Controlere CNC NCT de ultimă generație
Controlerele CNC NCT de ultimă generație oferă control precis și eficient pentru aplicațiile de prelucrare CNC. Proiectate pentru flexibilitate, controlerele NCT suportă programare conversațională, integrare cu software CAM și programare tradițională G-code. Funcțiile avansate ajută, de asemenea, la monitorizarea performanței mașinii și optimizarea operării, asigurând precizie ridicată, fiabilitate și productivitate constantă.
.png)
myNCT – Programare conversațională pentru mașini CNC
myNCT este un software de programare conversațională CNC ușor de utilizat, proiectat pentru a simplifica și accelera fluxurile de lucru din prelucrare. Interfața sa intuitivă face programarea accesibilă atât pentru începători, cât și pentru operatorii experimentați, permițând obținerea unor rezultate profesionale cu instruire minimă.
Caracteristici principale ale software-ului de programare CNC myNCT:
-Frezare 3+2 axe pentru prelucrare rapidă și precisă a geometrilor complexe
-Prelucrare tip buzunar pentru contururi libere, cu flexibilitate ridicată pentru forme complexe
-Cicli simpli de frezare pentru programarea rapidă a operațiunilor comune de prelucrare
-Frezare filete pentru realizarea precisă a filetelor în diverse materiale
-Cicli automatizați de găurire pentru -îmbunătățirea eficienței și productivității
-Capacități de frezare cu scule antrenate pentru operațiuni combinate de frezare și strunjire
-Cicli de strunjire pentru aplicații precise de canelare, filetare și strunjire
Grafică 3D Solid Model – Precizie și eficiență în controlerele CNC
Grafica 3D Solid Model din controlerele CNC oferă o soluție avansată pentru vizualizarea și verificarea în timp real a proceselor de prelucrare. Această tehnologie îi ajută pe operatori să:
-Detecteze erorile de programare CNC înainte de prelucrare
-Prevină potențialele coliziuni și deteriorarea mașinii
-Monitorizeze piesa de lucru și progresul prelucrării cu precizie ridicată
-Îmbunătățească productivitatea, să reducă risipa de material și să mențină o calitate constant ridicată a fabricației
Construcția mașinii și caracteristici principale
-Construcție rigidă din fontă pentru batiu, coloană și glisiere pentru stabilitate maximă
-Protecție semi-închisă sau complet închisă împotriva stropirii pentru siguranță îmbunătățită a operatorului
-Ghidaje liniare de precizie cu rulmenți cu bile sau role pe toate axele
-Sistem centralizat de lubrifiere cu ulei și capace metalice telescopice pentru ghidaje
-Arbore acționat prin curea pentru prelucrări fiabile la viteze ridicate
-Con arbore tip 40 compatibil cu sistemele de scule DIN sau BT
--Răcitor digital de ulei pentru stabilizarea termică a capului de lucru
-Protecție a arborelui cu aer comprimat și curățare automată a conului
-Șuruburi cu bile rectificate de înaltă precizie, cu piuliță dublă
-Șuruburi cu bile pretensionate și susținute la ambele capete pentru rigiditate ridicată
-Lampă de stare în trei culori
-Drum type tool magazine cu sistem ATC cu braț
-Proces rapid și fiabil de schimbare automată a sculelor
-Proiectată pentru fluxuri de producție eficiente
-Manipulare stabilă a sculelor în timpul operațiunilor de prelucrare la viteze ridicate
-Controler CNC NCT 304 Smart Touch cu interfață intuitivă touchscreen
-Sistem absolut de măsurare EnDat 2.2 pentru poziționare precisă
-Rezoluție de poziționare de 0.00005 mm cu interpolare nano
-Control CNC avansat optimizat pentru aplicații industriale de prelucrare
-Mișcare lină și precisă a axelor în condiții de lucru solicitante
-Structură mecanică optimizată pentru precizie de poziționare pe termen lung
-Protecție a rulmenților arborelui cu aer comprimat
