Großvolumige optische Messtechnik mit maximaler Effizienz
Das TrackScan-Sharp ist ein fortschrittliches optisches 3D-Messsystem für die schnelle und hochpräzise Prüfung großer Bauteile. Es kombiniert intelligentes optisches Tracking, ein großes Messvolumen und messtechnische Präzision für zuverlässige Ergebnisse ohne häufiges Umpositionieren des Trackers.
- Messen Sie große Bauteile mit hochpräzisem optischem Tracking.
- Erfassen Sie präzise 3D-Daten über ein großes Messvolumen.
- Prüfen Sie mehrere Bauteile ohne häufiges Versetzen des Trackers.
- Arbeiten Sie effizient mit kabelgebundener oder kabelloser Datenübertragung.
- Unterstützen Sie Qualitätskontrolle, Luft- und Raumfahrt, Automobilindustrie, Energiewirtschaft und Schwerindustrie.
Optisches 3D-Messsystem

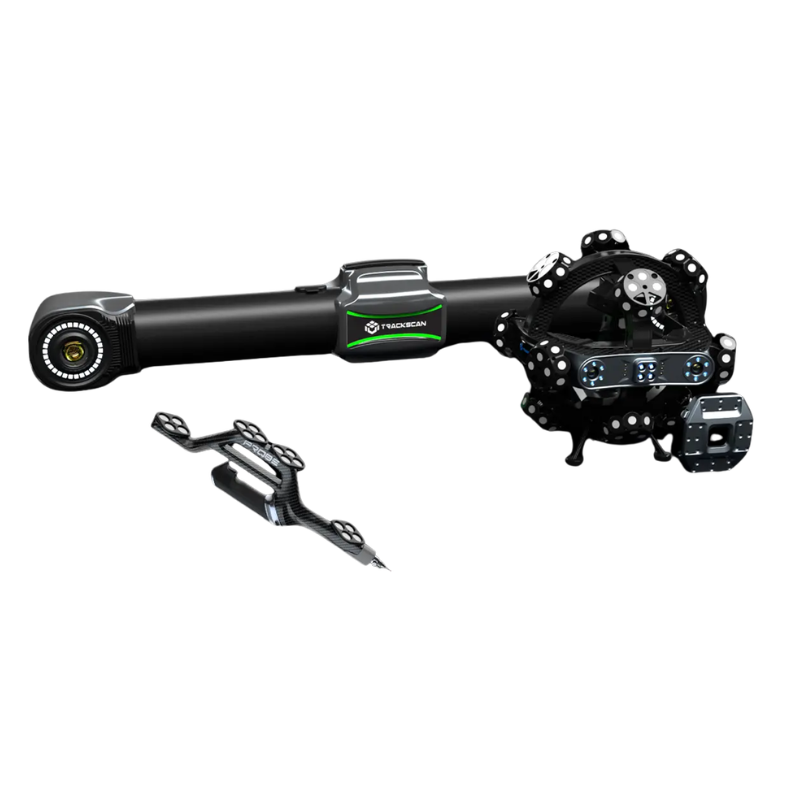

TrackScan-Sharp S, bestehend aus einem tragbaren 3D-Scanner (i-Scanner) und einem optischen i-Tracker, ist eine brandneue Generation von Scantechs optischem 3D-Messsystem zur Vermessung großformatiger Bauteile. Es hebt die optische Messtechnik auf ein neues Niveau und bietet eine Tracking-Distanz von bis zu 6 Metern, ein Messvolumen von 49 m³ sowie eine volumetrische Genauigkeit von bis zu 0,049 mm (bei 10,4 m³).
Ausgestattet mit dem integrierten Edge-Computing-Prozessor des i-Trackers, 25-Megapixel-Industriekameras und modernsten Technologien eignet sich TrackScan-Sharp ideal zur Vermessung großer Bauteile oder mehrerer Teile gleichzeitig – ganz ohne häufiges Umpositionieren des Trackers.
Es unterstützt sowohl kabelgebundene als auch drahtlose Datenübertragung, um unterschiedlichen industriellen Anforderungen gerecht zu werden und den Scanprozess noch einfacher zu gestalten. Zusätzlich kann es mit einem Hilfslichtmodul zur Inspektion von Bohrungen und Schlitzen eingesetzt werden.
TrackScan-Sharp S ist die optimale Lösung für effiziente und stabile Messungen zur Unterstützung von Produktentwicklung, Qualitätskontrolle und weiteren industriellen Anwendungen.
Ultrahohe Pixel
für komplizierte Details
Das TrackScan-Sharp S Tracking-3D-Scansystem ist mit einer brandneuen Industriekamera ausgestattet.
Die Kamera verfügt über 25 Megapixel – das entspricht dem Fünffachen der vorherigen Generation. Dank des dynamisch-adaptiven LED-Algorithmus, der großen Tiefenschärfe über weite Distanzen und der hohen Störfestigkeit kann das System in einem Bereich von bis zu 6 Metern automatisch klare Bilder erfassen.
Großvolumige Messung
Dank seines großen Messvolumens und des leistungsstarken Kantenmessalgorithmus ermöglicht TrackScan-Sharp S das Scannen großformatiger Bauteile in einem einzigen Durchgang.
Beim Messen großer Teile ist kein häufiges Umpositionieren des Trackers erforderlich, was effiziente, reibungslose und präzise Messungen gewährleistet.
Großvolumige Messung
Dank seines großen Messvolumens und seines robusten Kantenmessalgorithmus ermöglicht TrackScan-Sharp das Scannen großer Teile aus einer Hand.
Beim Messen großer Teile muss der Benutzer den Tracker nicht häufig bewegen, was effiziente, reibungslose und präzise Messungen gewährleistet.
Edge Computing und beeindruckende Leistung
Der neu entwickelte i-Tracker verfügt über einen integrierten Prozessor für eine effiziente Bildverarbeitung und Datenberechnung, der Koordinaten in Echtzeit liefern kann.
Dieses innovative Edge-Computing-Konzept entlastet die Rechenleistung des Computers, sodass dieser die gescannten Daten noch effizienter verarbeiten kann.
Es optimiert die Daten, erhöht deren Zuverlässigkeit und Stabilität und überzeugt die Anwender mit herausragender Leistung.
Bemerkenswerte Genauigkeit
Mit leistungsstarker Hard- und Software liefert TrackScan-Sharp S messtechnisch hochwertige und hochpräzise Messergebnisse.
Dieses optische 3D-Tracking-System stellt sicher, dass die Messergebnisse hohen messtechnischen Ansprüchen gerecht werden.
Dank seines großen Tracking-Volumens, das um rund 200 % gestiegen ist, können Anwender große Teile messen, ohne Kompromisse bei der Präzision einzugehen.
Messvolumen | Volumetrische Genauigkeit |
10.4 m³ | 0.049 mm |
28.6 m³ | 0.067 mm |
49.0 m³ | 0.089 mm |
Bemerkenswerte Genauigkeit
Mit leistungsstarker Hard- und Software liefert TrackScan-Sharp messtechnisch hochwertige und hochpräzise Messergebnisse.
Dieses optische 3D-Tracking-System stellt sicher, dass die Messergebnisse hohen messtechnischen Ansprüchen gerecht werden.
Dank seines großen Tracking-Volumens, das um rund 200 % gestiegen ist, können Anwender große Teile messen, ohne Kompromisse bei der Präzision einzugehen.
| Messvolumen | Volumetrische Genauigkeit |
| 10.4 m³ | 0.049 mm |
| 28.6 m³ | 0.067 mm |
| 49.0 m³ | 0.089 mm |
Schnelles 3D-Scannen und neue Datenübertragung
Aufgrund seiner optischen Tracking-Technologie kann TrackScan-Sharp S Teile präzise messen, ohne dass Referenzziele angebracht werden müssen. Dank seines großen Tracking-Volumens können Benutzer mehrere Teile gleichzeitig messen und so die Betriebseffizienz deutlich verbessern.
Das 3D-Scansystem kann Daten sowohl kabelgebunden als auch kabellos übertragen. Im kabelgebundenen Modus kann das System Daten gemäß industriellen Messstandards über große Entfernungen senden.
Der optionale Wireless-Modus unterstützt Anwendungen unter verschiedenen Arbeitsbedingungen, was aufgrund des Plug-and-Play-Betriebs praktisch ist. Es lässt sich schnell einrichten und flexibel bedienen, um unterschiedlichen Umgebungsbedingungen gerecht zu werden und so effiziente Messungen zu gewährleisten.
Innovatives Design
Der i-Scanner besteht aus kugelförmiger Kohlefaser in Luft- und Raumfahrtqualität und ist für den harten Einsatz geeignet. Sein ergonomischer Griff ermöglicht eine lange Nutzung des 3D-Scanners ohne große Ermüdungserscheinungen, was eine freie Messung gewährleistet.
Der i-Tracker verfügt über ein intuitives Lichtband, das den Betriebsstatus in Echtzeit anzeigt. Das hohle Gitterdesign trägt dazu bei, dass die Kamera während des gesamten Scanvorgangs eine stabile Temperatur behält.
Innovatives Design
Der i-Scanner besteht aus kugelförmiger Kohlefaser in Luft- und Raumfahrtqualität und ist für den harten Einsatz geeignet. Sein ergonomischer Griff ermöglicht eine lange Nutzung des 3D-Scanners ohne große Ermüdungserscheinungen, was eine freie Messung gewährleistet.
Der i-Tracker verfügt über ein intuitives Lichtband, das den Betriebsstatus in Echtzeit anzeigt. Das hohle Gitterdesign trägt dazu bei, dass die Kamera während des gesamten Scanvorgangs eine stabile Temperatur behält.
Technische Daten
| Typ | TrackScan Sharp-S |
| Scanmodus |
Ultraschnelles Scannen – 81 blaue Laserlinien (Triple-Cross-Technologie) Feinscannen – 17 parallele blaue Laserlinien Tiefloch-Scannen – zusätzliche 1 blaue Laserlinie |
| Genauigkeit (1) | bis zu 0,025 mm |
| Messrate | 6.000.000 Messungen/s |
| Scanbereich | 800 mm × 700 mm |
| Laserklasse | Klasse II (augensicher) |
| Auflösung | 0,02 mm |
| Volumetrische Genauigkeit (2) |
10,4 m³ (3,5 m) – 0,048 mm 35 m³ (5,2 m) – 0,069 mm 90 m³ (7,2 m) – 0,128 mm 135 m³ (8,5 m) – 0,159 mm |
| Volumetrische Genauigkeit (mit MSCAN-Photogrammetriesystem) | 0,044 mm + 0,012 mm/m |
| Arbeitsabstand | 300 mm |
| Tiefenschärfe | 400 mm, 800 mm (große Tiefenschärfe) |
| Ausgabeformat | .stl, .pj3, .igs, .asc usw., anpassbar |
| Betriebstemperatur | -10–40 °C |
| Betriebsfeuchtigkeit (nicht kondensierend) | 10–90% RH |
| Schnittstelle | USB 3.0, Netzwerkschnittstelle |
| Zertifizierungen | CE, RoHS, WEEE, FCC |
| Bohrungsgenauigkeit | 0,05 mm |
(1) ISO 17025 akkreditiert: basierend auf VDI/VDE 2634 Teil 3.
(2) ISO 17025 akkreditiert: Kugelabstandsfehler (SD).
(3) Industrieller Messbereich bis zu 135 m³, Scanbereich bis zu 233 m³.
