Sistem de Măsurare Optică 3D TrackScan-Sharp S
- Tehnologie Avansată de Tracking Optic pentru măsurători și inspecții 3D precise la scară mare.
- Procesare Edge Computing pentru calculul datelor în timp real și stabilitate îmbunătățită.
- Transfer de Date prin Cablu și Wireless pentru adaptare la diverse medii industriale.
- Camere Industriale de 25 MP pentru captarea detaliilor fine și a geometriei complexe.
- Performanță de Nivel Metrologic pentru controlul calității, dezvoltarea produselor și producția industrială.
Share on
Sistem optic de măsurare 3D

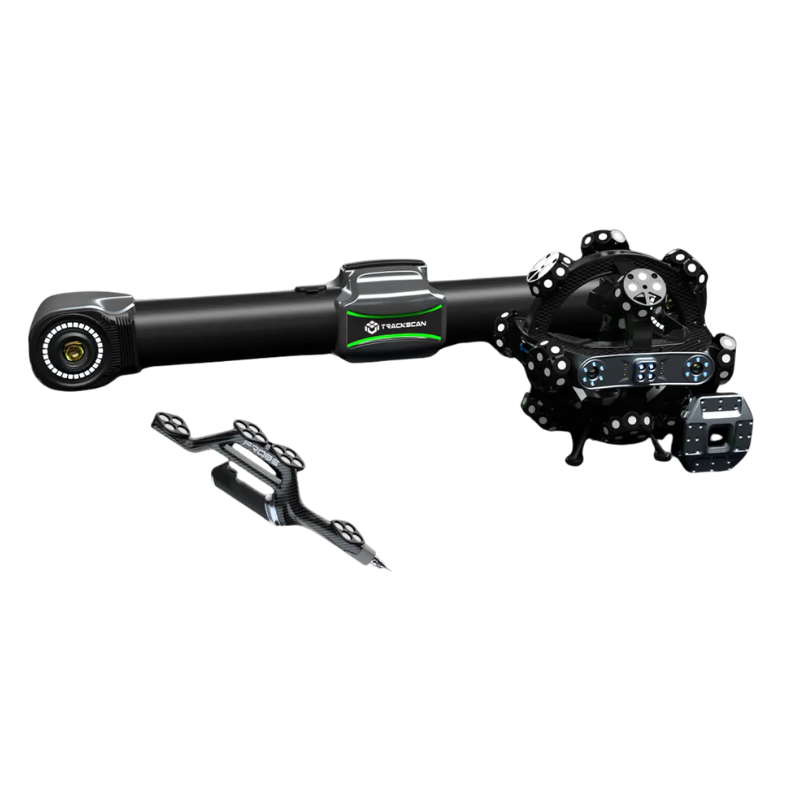

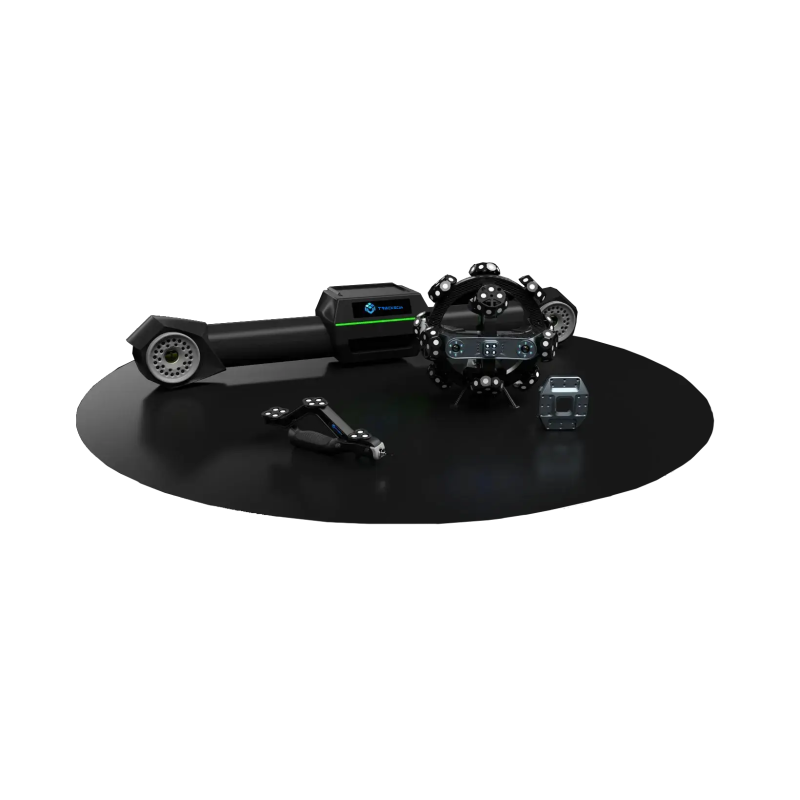

TrackScan-Sharp S, alcătuit dintr-un scanner 3D portabil i-Scanner și un sistem optic i-Tracker, reprezintă o nouă generație a sistemului optic de măsurare 3D Scantech, destinat măsurării pieselor de mari dimensiuni. Acesta duce măsurarea optică la un nivel complet nou, oferind o distanță de urmărire de până la 6 metri, un volum de măsurare de 49 m³ și o precizie volumetrică de până la 0,049 mm (la 10,4 m³).
Echipat cu procesor integrat în i-Tracker pentru Edge Computing, camere industriale de 25 megapixeli și tehnologii de ultimă generație, TrackScan-Sharp este ideal pentru măsurarea pieselor de dimensiuni mari sau a mai multor piese simultan, fără necesitatea mutării frecvente a trackerelor.
Suportă transfer de date atât prin cablu, cât și wireless, pentru a răspunde diferitelor aplicații industriale, facilitând astfel procesul de scanare. De asemenea, poate funcționa împreună cu un modul auxiliar de iluminare pentru inspectarea găurilor și fantelor. TrackScan-Sharp este soluția optimă pentru măsurători eficiente și stabile, contribuind la îmbunătățirea proceselor de dezvoltare a produselor, control al calității și nu numai.
Pixeli ultra-înalți
pentru detalii complicate
Sistemul de scanare 3D cu urmărire TrackScan-Sharp S este echipat cu o cameră industrială complet nouă.
Camera dispune de 25 de megapixeli, de 5 ori mai mult decât generația anterioară. Datorită algoritmului dinamic adaptiv LED, adâncimii mari de câmp la distanțe lungi și capacității ridicate de rezistență la interferențe, sistemul poate captura automat imagini clare pe o distanță de până la 6 metri.
Măsurare la volum mare
Datorită volumului său extins de măsurare și algoritmului robust de măsurare la margine (edge measurement), TrackScan-Sharp S permite scanarea completă, dintr-o singură etapă, a pieselor de mari dimensiuni.
Nu este necesară mutarea frecventă a trackerului în timpul măsurării pieselor mari, ceea ce asigură măsurători eficiente, fluide și precise.
Măsurare la volum mare
Având în vedere volumul său mare de măsurare și algoritmul robust de măsurare a marginilor, TrackScan-Sharp permite scanarea unică a pieselor la scară mare.
Nu este nevoie ca utilizatorii să mute frecvent trackerul atunci când măsoară piese mari, ceea ce asigură măsurători eficiente, fluide și precise.
Edge Computing și performanță impresionantă
Noul proiectat i-Tracker are un procesor la bord pentru procesarea eficientă a imaginilor și calcularea datelor, care poate furniza coordonate în timp real.
Acest Edge Computing inovator economisește puterea de calcul a computerului, astfel încât acesta să fie mai capabil să proceseze datele scanate.
Optimizează datele și le face mai fiabile și mai stabile, impresionând utilizatorii cu performanțe remarcabile.
Acuratețe remarcabilă
Cu hardware și software puternic, TrackScan-Sharp S oferă rezultate de măsurare la nivel de metrologie și de înaltă precizie.
Acest sistem optic de urmărire 3D asigură că rezultatele măsurătorilor îndeplinesc cerințele metrologice ridicate.
Datorită volumului mare de urmărire, care a crescut cu aproximativ 200%, utilizatorii pot măsura piese uriașe fără a compromite precizia.
Volumul de măsurare | Precizie volumetrică |
10.4 m³ | 0.049 mm |
28.6 m³ | 0.067 mm |
49.0 m³ | 0.089 mm |
Acuratețe remarcabilă
Cu hardware și software puternic, TrackScan-Sharp oferă rezultate de măsurare la nivel de metrologie și de înaltă precizie.
Acest sistem optic de urmărire 3D asigură că rezultatele măsurătorilor îndeplinesc cerințele metrologice ridicate.
Datorită volumului mare de urmărire, care a crescut cu aproximativ 200%, utilizatorii pot măsura piese uriașe fără a compromite precizia.
| Measurement Volume | Volumetric Accuracy |
| 10.4 m³ | 0.049 mm |
| 28.6 m³ | 0.067 mm |
| 49.0 m³ | 0.089 mm |
Scanare 3D rapidă și transmisie de date noi
Datorită tehnologiei sale de urmărire optică, TrackScan-Sharp S poate măsura precis piesele fără a fi nevoie să lipiți ținte de referință. Volumul său mare de urmărire permite utilizatorilor să măsoare mai multe piese în același timp, îmbunătățind astfel semnificativ eficiența operațiunilor.
Sistemul de scanare 3D poate transfera date atât cu fire, cât și fără fire. Cu modul prin cablu, sistemul poate trimite date pe o distanță lungă, în conformitate cu standardele de măsurare industriale.
Modul wireless opțional susține aplicații, în diferite condiții de lucru, ceea ce este convenabil datorită operațiunilor plug-and-play. Poate fi configurat rapid și operat flexibil pentru a răspunde diferitelor condiții de mediu, asigurând măsurători eficiente.
Design inovator
Fabricat din fibră de carbon de calitate aerospațială în formă de sferă, i-Scannerul este destinat utilizării intense. Mânerul său ergonomic poate asigura utilizarea pe o sesiune lungă a scanerului 3D fără a provoca prea multă oboseală, ceea ce asigură măsurarea gratuită.
i-Tracker are o bandă luminoasă intuitivă care arată starea de funcționare în timp real. Designul său cu grilă goală ajută camerele să rămână la o temperatură stabilă pe tot parcursul procesului de scanare.
Design inovator
Fabricat din fibră de carbon de calitate aerospațială în formă de sferă, i-Scannerul este destinat utilizării intense. Mânerul său ergonomic poate asigura utilizarea pe o sesiune lungă a scanerului 3D fără a provoca prea multă oboseală, ceea ce asigură măsurarea gratuită.
i-Tracker are o bandă luminoasă intuitivă care arată starea de funcționare în timp real. Designul său cu grilă goală ajută camerele să rămână la o temperatură stabilă pe tot parcursul procesului de scanare.
Specificații tehnice
| Tip | TrackScan Sharp-S |
| Mod de scanare |
Scanare ultra-rapidă – 81 linii laser albastre (tehnologie Triple Cross) Scanare fină – 17 linii laser albastre paralele Scanare găuri adânci – încă 1 linie laser albastră |
| Acuratețe (1) | până la 0,025 mm |
| Rată de măsurare | 6.000.000 măsurători/s |
| Suprafață de scanare | 800 mm × 700 mm |
| Clasă laser | Clasa II (sigur pentru ochi) |
| Rezoluție | 0,02 mm |
| Acuratețe volumetrică (2) |
10,4 m³ (3,5 m) – 0,048 mm 35 m³ (5,2 m) – 0,069 mm 90 m³ (7,2 m) – 0,128 mm 135 m³ (8,5 m) – 0,159 mm |
| Acuratețe volumetrică (cu sistem fotogrammetric MSCAN) | 0,044 mm + 0,012 mm/m |
| Distanță de lucru | 300 mm |
| Adâncime de câmp | 400 mm, 800 mm (adâncime mare) |
| Format de ieșire | .stl, .pj3, .igs, .asc etc., personalizabil |
| Temperatură de operare | -10–40 °C |
| Umiditate de operare (fără condens) | 10–90% RH |
| Interfață | USB 3.0, interfață de rețea |
| Certificări | CE, RoHS, WEEE, FCC |
| Acuratețe poziție găuri | 0,05 mm |
(1) Acreditat ISO 17025: pe baza standardului VDI/VDE 2634 Partea 3.
(2) Acreditat ISO 17025: eroare de distanță între sfere (SD).
(3) Domeniul industrial de măsurare este de până la 135 m³, iar aria de scanare până la 233 m³.
*Specificațiile pot fi modificate.
