Imprimare 3D robotizată pentru beton, argilă și materiale avansate
Sistemul robotizat StoneFlower combină un robot industrial cu 6 axe și un sistem performant de extrudare pentru fabricație aditivă la scară mare. Conceput pentru beton, argilă, geopolimeri și alte materiale vâscoase, oferă depunere precisă, flexibilitate și performanță în cercetare, arhitectură și producție industrială.
- Imprimați beton, argilă, geopolimeri și alte materiale extrudabile.
- Obțineți depunere precisă cu un sistem robotizat cu 6 axe.
- Extindeți proiectele prin soluții modulare de extrudare și pompare.
- Susțineți aplicații în cercetare, arhitectură, construcții și industrie.
- Creșteți productivitatea prin imprimare 3D robotizată continuă.

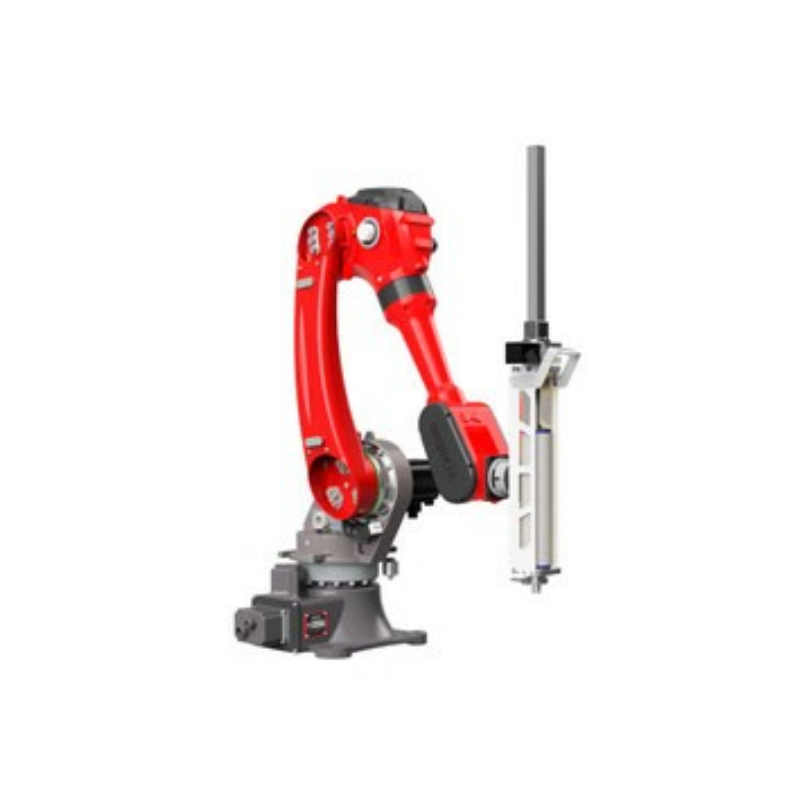

Sistem robotic de imprimare 3D StoneFlower
Imprimare 3D robotică avansată pentru ciment, argilă și materiale cu vâscozitate ridicată
Transformă proiectele digitale complexe în structuri fizice de mari dimensiuni cu ajutorul unui sistem flexibil de imprimare 3D robotică pe 6 axe. Conceput pentru extrudarea precisă a materialelor, StoneFlower permite producția avansată cu materiale pe bază de ciment, argilă, geopolimeri și alți compuși cu vâscozitate ridicată.
Precizia întâlnește libertatea robotică
Control industrial al mișcării pentru imprimare 3D complexă
Combină mișcarea robotică precisă pe 6 axe cu extrudarea controlată a materialului pentru a fabrica geometrii complexe cu mai multă libertate, flexibilitate și consistență.
.png)
1850 mm
Raza de acțiune a robotului
±0.05 mm
Repetabilitate
Până la 20 kg
Sarcină utilă efectivă
Extrudare avansată a materialelor
Depunere stabilă și controlată pentru materiale solicitante
Extruderul StoneFlower 2.5L BIG, combinat cu capul de imprimare 6/6R, formează un sistem de extrudare cu piston la presiune ridicată, conceput pentru depunerea stabilă și controlată a materialului. Proiectat pentru procesarea argilei, a compușilor pe bază de ciment și a altor materiale cu vâscozitate ridicată, sistemul oferă consistența și flexibilitatea necesare producției aditive avansate.
2.5 L
Extruder BIG
6/6R
Cap de imprimare
Piston de înaltă presiune
Sistem de extrudare
Versatilitatea materialelor
Un singur sistem. Multiple posibilități de utilizare a materialelor.
Conceput pentru producție aditivă flexibilă, sistemul robotic StoneFlower este compatibil cu o gamă largă de materiale imprimabile, de la compuși pe bază de minerale până la formule cu vâscozitate ridicată.
Beton și materiale pe bază de ciment
Argilă
Geopolimeri și materiale minerale
Lichide vâscoase
Pregătit pentru proiecte de mari dimensiuni
Extinde-ți fluxul de lucru pentru imprimarea 3D robotică
Pentru aplicații de mari dimensiuni, sistemul poate fi extins cu un cap de imprimare cu amestecare 1K/2K pentru beton și o pompă continuă pentru beton, asigurând alimentarea neîntreruptă cu material pentru proiecte de imprimare mai solicitante.
1K / 2K
Cap de imprimare cu amestecare
Continuă
Pompă pentru beton
Scară largă
Capacitate de imprimare
Parametri tehnici
Specificații complete ale sistemului robotic de imprimare 3D
Robot cu șase axe
| Tipul robotului | Robot industrial cu 6 axe |
|---|---|
| Sarcină utilă | 20 kg |
| Raza de acțiune a brațului | 1850 mm |
| Repetabilitate | ±0.05 mm |
| Grad de protecție | Încheietură IP54, corp IP40 |
| Greutate | Aprox. 230 kg |
| Putere instalată | 5.87 kVA |
| Structura brațului | Ușoară |
| Configurație mecanică | Compactă și rigidă |
| Mișcare | Optimizată pentru mișcări de mare viteză în spații restrânse |
| Mediu de producție | Adecvat pentru medii de producție flexibile |
Sistem de extrudare StoneFlower 2.5L BIG
| Materiale compatibile | |
|---|---|
| Argilă | Consistență pentru modelarea la roata olarului |
| Materiale pe bază de ciment | Beton și mortar |
| Geopolimeri | Compatibili |
| Biopolimeri | Compatibili |
| Alte materiale | Paste și suspensii vâscoase |
| Performanță | |
| Capacitatea extruderului | 2.5 L |
| Debit | Până la 200 / 1000 ml/min |
| Diametrele duzelor | De la 0.25 mm la 33 mm |
| Presiune maximă de lucru | 10 bar |
| Dimensiunea maximă a agregatelor | Până la 6 mm (recomandat până la 1.2 mm) |
| Alimentare electrică | 230 V AC, 144 W |
Unitate de extrudare cu piston
| Dimensiuni | 182 × 174 × 1160 mm |
|---|---|
| Cilindru | Lungime de 500 mm, Ø80 × 90 mm, policarbonat |
| Cadru | 100 × 108 × 540 mm |
| Motor | Nema 23, cuplu de menținere de 1.9 Nm |
| Ieșire | Tri-clamp de 1" (50.5 mm) |
| Materiale de construcție | Aluminiu, oțel inoxidabil și policarbonat |
Cap de imprimare 6/6R
| Șnec | SS316 cu două canale, rezistent chimic |
|---|---|
| Construcție | Etanșă, cu garnitură și rulment înlocuibile |
| Dimensiuni | 42 × 72 × 124 mm (fără duză) |
| Intrare | Conector rapid de 16 mm |
| Ieșire | 1/4" NPT |
| Motor | Nema 17, 40 Ncm |
| Duze incluse | 2.5 mm, 4 mm, 7 mm + adaptor Luer + 6 vârfuri Luer |
Unitate de control
| Drivere pentru motoare pas cu pas | Două drivere Pololu 36v4 de mare putere pentru motoare pas cu pas |
|---|---|
| Curent | Până la 3.0 A pe fază |
| Control extern | Poate funcționa ca driver extern pentru motor pas cu pas sau drept controler independent |
| Viteze de avans | Reglabile |
