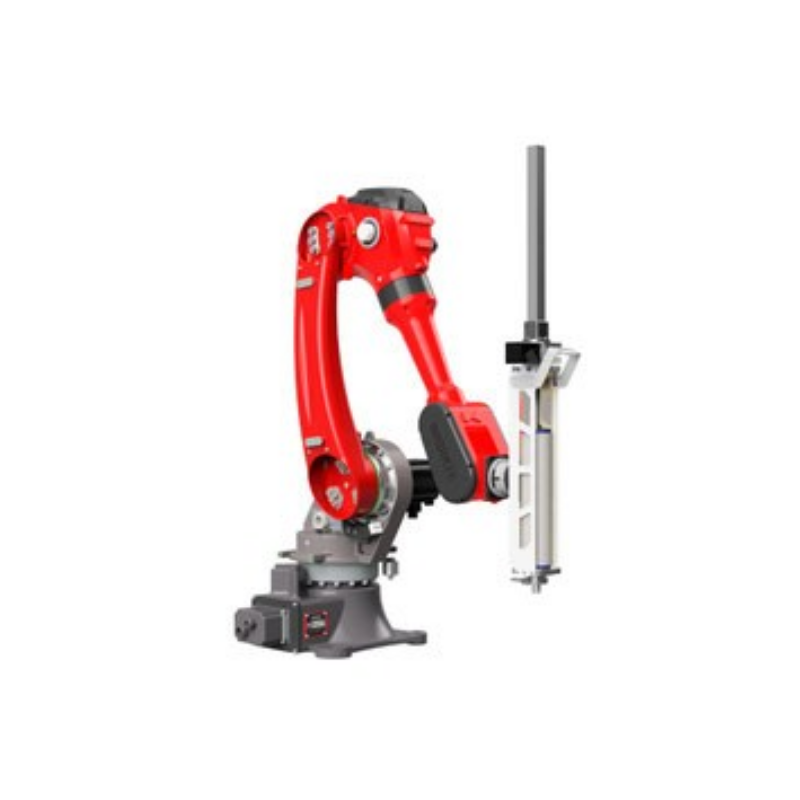

StoneFlower Robotisches 3D-Drucksystem für Beton und Ton
Modul Product Comments (productcomments) muss installiert sein!
Robotischer 3D-Druck für Beton, Ton und moderne Werkstoffe
Das robotische 3D-Drucksystem von StoneFlower kombiniert einen 6-Achs-Industrieroboter mit einem leistungsstarken Extrusionssystem für die großformatige additive Fertigung. Es verarbeitet Beton, Ton, Geopolymere und andere pastöse Materialien mit hoher Präzision und Zuverlässigkeit.
- Drucken Sie Beton, Ton, Geopolymere und andere pastöse Werkstoffe.
- Erzielen Sie präzise Materialextrusion mit einem 6-Achs-Robotersystem.
- Erweitern Sie Projekte mit modularen Extrusions- und Fördersystemen.
- Unterstützen Sie Forschung, Architektur, Bauwesen und Industrie.
- Steigern Sie die Produktivität durch kontinuierlichen robotischen 3D-Druck.
StoneFlower Roboter-3D-Drucksystem
Fortschrittlicher robotergestützter 3D-Druck für Zement, Ton und hochviskose Materialien
Verwandeln Sie komplexe digitale Entwürfe mit einem flexiblen robotergestützten 6-Achs-3D-Drucksystem in großformatige physische Strukturen. StoneFlower wurde für die präzise Materialextrusion entwickelt und ermöglicht die fortschrittliche Fertigung mit zementbasierten Materialien, Ton, Geopolymeren und anderen hochviskosen Werkstoffen.
Präzision trifft auf robotische Freiheit
Industrielle Bewegungssteuerung für komplexen 3D-Druck
Kombinieren Sie präzise 6-Achs-Roboterbewegungen mit kontrollierter Materialextrusion, um komplexe Geometrien mit größerer Freiheit, Flexibilität und gleichbleibender Qualität zu fertigen.
.png)
1850 mm
Robot Reach
±0.05 mm
Repeatability
Up to 20 kg
Effective Payload
Fortschrittliche Materialextrusion
Stabiler, kontrollierter Materialauftrag für anspruchsvolle Materialien
Der StoneFlower 2.5L BIG Extruder bildet in Kombination mit dem Druckkopf 6/6R ein Hochdruck-Kolbenextrusionssystem, das für einen stabilen und kontrollierten Materialauftrag entwickelt wurde. Das für die Verarbeitung von Ton, zementbasierten Verbindungen und anderen hochviskosen Materialien konzipierte System bietet die für die fortschrittliche additive Fertigung erforderliche Gleichmäßigkeit und Flexibilität.
2.5 L
BIG Extruder
6/6R
Druckkopf
Hochdruckkolben
Extrusionssystem
Vielseitige Materialverarbeitung
Ein System. Vielfältige Materialmöglichkeiten.
Das für die flexible additive Fertigung entwickelte StoneFlower Robotersystem unterstützt eine breite Palette druckbarer Materialien – von mineralbasierten Verbindungen bis hin zu viskosen Formulierungen.
Beton und zementbasierte Materialien
Ton
Geopolymere und mineralische Materialien
Viskose Flüssigkeiten
Technische Parameter
Vollständige Spezifikationen des robotergestützten 3D-Drucksystems
6-Achs-Roboter
| Robotertyp | Industrieroboter mit 6 Achsen |
|---|---|
| Traglast | 20 kg |
| Armreichweite | 1850 mm |
| Wiederholgenauigkeit | ±0.05 mm |
| Schutzart | Handgelenk IP54, Gehäuse IP40 |
| Gewicht | Ca. 230 kg |
| Anschlussleistung | 5.87 kVA |
| Armstruktur | Leichtbauweise |
| Mechanische Bauweise | Kompakt und steif |
| Bewegung | Für Hochgeschwindigkeitsbewegungen auf engem Raum optimiert |
| Produktionsumgebung | Für flexible Produktionsumgebungen geeignet |
StoneFlower 2.5L BIG Extrudersystem
| Unterstützte Materialien | |
|---|---|
| Ton | Konsistenz für die Töpferscheibe |
| Zementbasierte Materialien | Beton und Mörtel |
| Geopolymere | Unterstützt |
| Biopolymere | Unterstützt |
| Weitere Materialien | Viskose Pasten und Suspensionen |
| Leistung | |
| Extruderkapazität | 2.5 L |
| Durchflussrate | Bis zu 200 / 1000 ml/min |
| Düsendurchmesser | Von 0.25 mm bis 33 mm |
| Maximaler Arbeitsdruck | 10 bar |
| Maximale Korngröße | Bis zu 6 mm (empfohlen bis zu 1.2 mm) |
| Stromversorgung | 230 V AC, 144 W |
Kolbenextruder-Einheit
| Abmessungen | 182 × 174 × 1160 mm |
|---|---|
| Zylinder | 500 mm Länge, Ø80 × 90 mm, Polycarbonat |
| Rahmen | 100 × 108 × 540 mm |
| Motor | Nema 23, 1.9 Nm Haltemoment |
| Auslass | 1"-Tri-Clamp-Anschluss (50.5 mm) |
| Konstruktionsmaterialien | Aluminium, Edelstahl und Polycarbonat |
Druckkopf 6/6R
| Förderschnecke | Zweigängig, SS316, chemikalienbeständig |
|---|---|
| Konstruktion | Leckagefreie Ausführung mit austauschbarer Dichtung und austauschbarem Lager |
| Abmessungen | 42 × 72 × 124 mm (ohne Düse) |
| Einlass | 16-mm-Steckverbinder |
| Auslass | 1/4" NPT |
| Motor | Nema 17, 40 Ncm |
| Enthaltene Düsen | 2.5 mm, 4 mm, 7 mm + Luer-Adapter + 6 Luer-Spitzen |
Steuereinheit
| Schrittmotortreiber | Zwei leistungsstarke Pololu 36v4 Schrittmotortreiber |
|---|---|
| Stromstärke | Bis zu 3.0 A pro Phase |
| Externe Steuerung | Kann als externer Schrittmotortreiber oder als eigenständiger Controller betrieben werden |
| Vorschubgeschwindigkeiten | Einstellbar |
