Robotizált 3D nyomtatás betonhoz, agyaghoz és fejlett anyagokhoz
A StoneFlower robotizált 3D nyomtatórendszer egy 6 tengelyes ipari robotot és nagy teljesítményű extrudert egyesít nagyméretű additív gyártáshoz. Beton, agyag, geopolimerek és más nagy viszkozitású anyagok feldolgozására készült, pontos anyaglerakást és megbízható működést biztosít.
- Nyomtasson betont, agyagot, geopolimereket és egyéb paszta alapú anyagokat.
- Érjen el pontos anyaglerakást egy 6 tengelyes robotrendszerrel.
- Bővítse projektjeit moduláris extrudáló és adagoló megoldásokkal.
- Támogassa a kutatási, építészeti, építőipari és ipari alkalmazásokat.
- Növelje a termelékenységet folyamatos robotizált 3D nyomtatással.

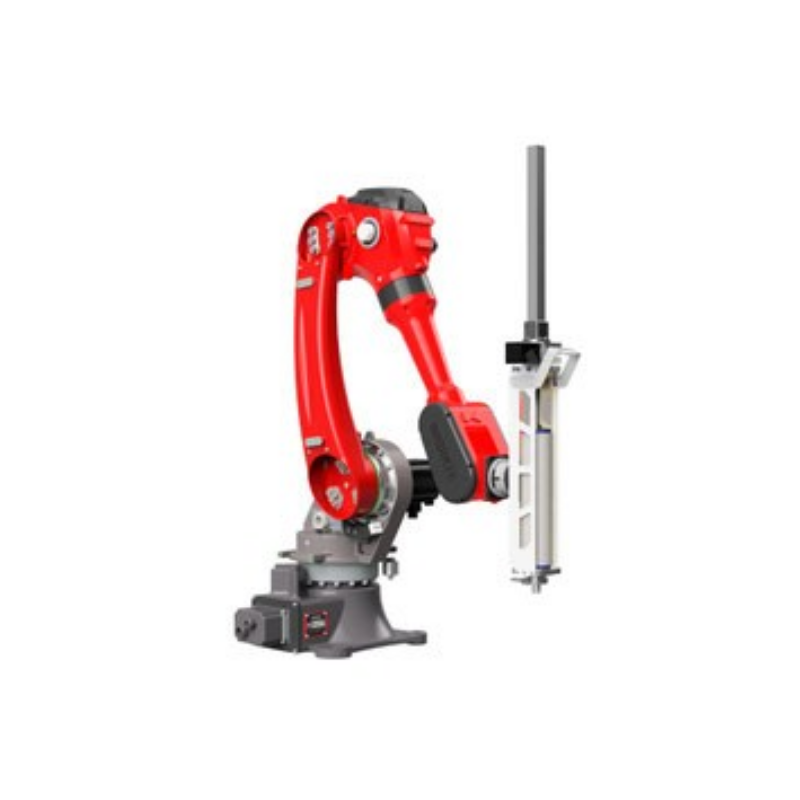

StoneFlower robotizált 3D nyomtatórendszer
Fejlett robotizált 3D nyomtatás cementhez, agyaghoz és nagy viszkozitású anyagokhoz
Alakítsa át az összetett digitális terveket nagyméretű fizikai struktúrákká egy rugalmas, 6 tengelyes robotizált 3D nyomtatórendszerrel. A precíz anyagextrudálásra tervezett StoneFlower fejlett gyártást tesz lehetővé cementalapú anyagokkal, agyaggal, geopolimerekkel és más nagy viszkozitású vegyületekkel.
A precizitás találkozása a robotikus szabadsággal
Ipari mozgásvezérlés komplex 3D nyomtatáshoz
Ötvözze a precíz, 6 tengelyes robotmozgást a szabályozott anyagextrudálással, hogy összetett geometriákat gyárthasson nagyobb szabadsággal, rugalmassággal és egyenletes minőségben.
.png)
1850 mm
A robot hatótávolsága
±0.05 mm
Ismétlési pontosság
Akár 20 kg
Hasznos teherbírás
Fejlett anyagextrudálás
Stabil és szabályozott anyaglerakás nehezen feldolgozható anyagokhoz
A StoneFlower 2.5L BIG extruder és a 6/6R nyomtatófej kombinációja egy nagynyomású, dugattyús extrudálórendszert alkot, amelyet stabil és szabályozott anyaglerakásra terveztek. Az agyag, cementalapú keverékek és más nagy viszkozitású anyagok feldolgozására kialakított rendszer biztosítja a fejlett additív gyártáshoz szükséges egyenletességet és rugalmasságot.
2.5 L
BIG extruder
6/6R
Nyomtatófej
Nagynyomású dugattyú
Extrudálórendszer
Sokoldalú anyaghasználat
Egy rendszer. Többféle anyaghasználati lehetőség.
A rugalmas additív gyártásra tervezett StoneFlower robotizált rendszer nyomtatható anyagok széles választékát támogatja, az ásványi alapú vegyületektől a nagy viszkozitású készítményekig.
Beton és cementalapú anyagok
Agyag
Geopolimerek és ásványi anyagok
Viszkózus folyadékok
Műszaki paraméterek
A robotizált 3D nyomtatórendszer teljes műszaki adatai
Hat tengelyes robot
| Robot típusa | 6 tengelyes ipari robot |
|---|---|
| Teherbírás | 20 kg |
| A kar hatótávolsága | 1850 mm |
| Ismétlési pontosság | ±0.05 mm |
| Védettségi fokozat | Csukló IP54, robottest IP40 |
| Tömeg | Kb. 230 kg |
| Névleges teljesítmény | 5.87 kVA |
| A kar szerkezete | Könnyűszerkezetes |
| Mechanikai kialakítás | Kompakt és merev |
| Mozgás | Szűk helyeken végzett nagy sebességű mozgásra optimalizálva |
| Gyártási környezet | Rugalmas gyártási környezetekhez alkalmas |
StoneFlower 2.5L BIG extrudálórendszer
| Támogatott anyagok | |
|---|---|
| Agyag | Korongozáshoz megfelelő állag |
| Cementalapú anyagok | Beton és habarcs |
| Geopolimerek | Támogatott |
| Biopolimerek | Támogatott |
| Egyéb anyagok | Viszkózus paszták és szuszpenziók |
| Teljesítmény | |
| Az extruder kapacitása | 2.5 L |
| Áramlási sebesség | Legfeljebb 200 / 1000 ml/perc |
| Fúvókaátmérők | 0.25 mm-től 33 mm-ig |
| Maximális üzemi nyomás | 10 bar |
| Maximális adalékanyag-szemcseméret | Legfeljebb 6 mm (ajánlott: legfeljebb 1.2 mm) |
| Tápellátás | 230 V AC, 144 W |
Dugattyús extruderegység
| Méretek | 182 × 174 × 1160 mm |
|---|---|
| Henger | 500 mm hosszú, Ø80 × 90 mm, polikarbonát |
| Váz | 100 × 108 × 540 mm |
| Motor | Nema 23, 1.9 Nm tartónyomaték |
| Kimenet | 1"-os tri-clamp csatlakozó (50.5 mm) |
| Szerkezeti anyagok | Alumínium, rozsdamentes acél és polikarbonát |
6/6R nyomtatófej
| Adagolócsiga | Kétmenetes, vegyszerálló SS316 |
|---|---|
| Kialakítás | Szivárgásmentes, cserélhető tömítéssel és csapággyal |
| Méretek | 42 × 72 × 124 mm (fúvóka nélkül) |
| Bemenet | 16 mm-es gyorscsatlakozó |
| Kimenet | 1/4" NPT |
| Motor | Nema 17, 40 Ncm |
| Mellékelt fúvókák | 2.5 mm, 4 mm, 7 mm + Luer adapter + 6 Luer hegy |
Vezérlőegység
| Léptetőmotor-meghajtók | Két nagy teljesítményű Pololu 36v4 léptetőmotor-meghajtó |
|---|---|
| Áramerősség | Fázisonként legfeljebb 3.0 A |
| Külső vezérlés | Külső léptetőmotor-meghajtóként vagy önálló vezérlőként is működtethető |
| Előtolási sebességek | Állíthatók |
