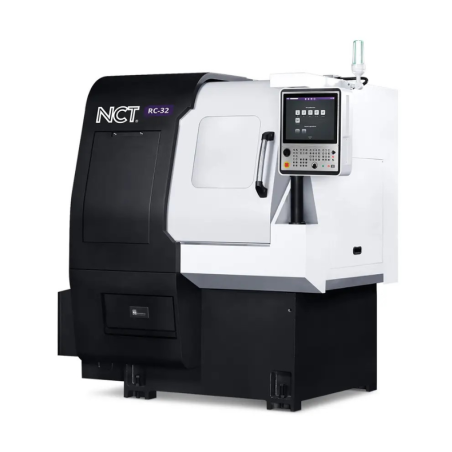

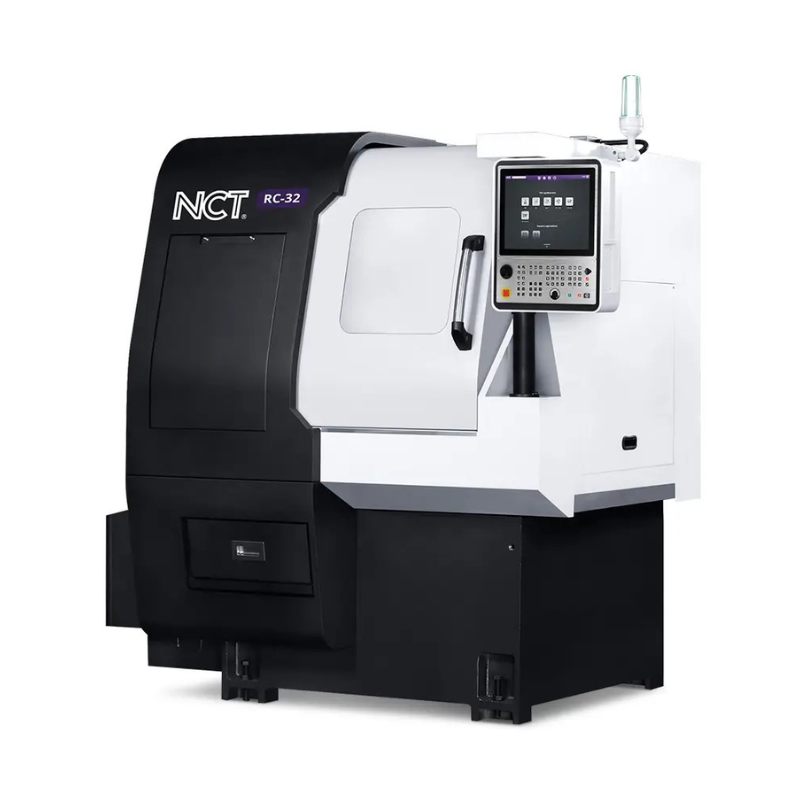

NCT RC-32 Mașină CNC de Rectificat Rotund
- Mașină CNC de rectificat rotund pentru prelucrări de precizie
- Construcție rigidă pentru stabilitate și reducerea vibrațiilor
- Sistem CNC avansat pentru control precis și eficiență ridicată
- Ideală pentru componente industriale complexe și finisaje precise
- Proiectată pentru funcționare continuă în medii industriale
Share on
Rectificare Cilindrică CNC de Precizie pentru Producția Industrială
Mașină CNC de Rectificare Cilindrică
NCT RC-32 este o mașină CNC de rectificare cilindrică proiectată pentru aplicații industriale de rectificare de precizie. Sistemul său de rectificare controlat CNC susține performanțe precise de prelucrare și operare industrială fiabilă.
Structură de Mașină cu Rigiditate Ridicată
Mașina este echipată cu un bati din fontă Meehanite cu rigiditate ridicată, proiectat pentru a îmbunătăți stabilitatea prelucrării, reducerea vibrațiilor și precizia de rectificare pe termen lung în timpul proceselor industriale de producție.
Cap de Rectificare Controlat CNC
RC-32 integrează un cap de rectificare tip plunge controlat CNC, proiectat pentru performanțe stabile de rectificare și control precis în timpul operațiunilor de rectificare cilindrică.
Sistem de Axe Acționat cu Servo de Precizie
Mașina utilizează acționări cu servomotoare pe axele X și Z pentru a asigura control precis al mișcării, funcționare lină a rectificării și precizie optimizată de prelucrare pentru aplicații industriale solicitante.
Tehnologie Avansată a Arborelui de Rectificare
Sistemul arborelui de rectificare este disponibil cu configurații hidrodinamice sau cu rulmenți de precizie pentru a asigura performanțe stabile de rectificare, repetabilitate ridicată și calitate precisă a finisării suprafeței.
Capacitate de Rectificare de Înaltă Precizie
RC-32 suportă rectificarea cilindrică exterioară cu repetabilitate ridicată și precizie dimensională exactă, fiind potrivit pentru fabricarea componentelor industriale de precizie.
Optimizat pentru Producție Industrială Continuă
Proiectat pentru mediile industriale de producție, NCT RC-32 combină tehnologia CNC de rectificare, construcția stabilă a mașinii și capacitatea de prelucrare de precizie pentru a susține fluxuri de producție industrială continuă.
Specificații Tehnice
Zonă de Lucru |
|
|---|---|
Diametru maxim de strunjire |
100 mm |
Lungime maximă de strunjire |
100 mm |
Diametru recomandat mandrină |
4" |
Axe |
|
Tip ghidaje |
Liniare |
Cursă/deplasare X |
340 mm |
Cursă/deplasare Z |
150 mm |
Viteză rapidă X / Z |
18 / 18 m/min |
Arbore Principal |
|
Turație maximă |
6000 rpm |
Nas arbore principal |
1 |
Capacitate bară |
32 mm |
Acționare prin |
Curea |
Motor Arbore Principal |
|
Putere motor arbore principal |
5 kW |
Răcire |
Aer |
Scule |
|
Schimbare scule |
Tip Gang |
Număr scule motorizate (opțional) |
1 buc |
Viteză maximă sculă |
4000 rpm |
Instalare |
|
Spațiu necesar instalare x înălțime |
2000 x 1350 x 1835 mm |
Greutate netă mașină |
1600 kg |
Conexiune electrică |
3 x 400 VAC VA |
Controlere CNC NCT de ultimă generație
Controlerele CNC NCT de ultimă generație oferă control precis și eficient pentru aplicațiile de prelucrare CNC. Proiectate pentru flexibilitate, controlerele NCT suportă programare conversațională, integrare cu software CAM și programare tradițională G-code. Funcțiile avansate ajută, de asemenea, la monitorizarea performanței mașinii și optimizarea operării, asigurând precizie ridicată, fiabilitate și productivitate constantă.
.png)
myNCT – Programare conversațională pentru mașini CNC
myNCT este un software de programare conversațională CNC ușor de utilizat, proiectat pentru a simplifica și accelera fluxurile de lucru din prelucrare. Interfața sa intuitivă face programarea accesibilă atât pentru începători, cât și pentru operatorii experimentați, permițând obținerea unor rezultate profesionale cu instruire minimă.
Caracteristici principale ale software-ului de programare CNC myNCT:
-Frezare 3+2 axe pentru prelucrare rapidă și precisă a geometrilor complexe
-Prelucrare tip buzunar pentru contururi libere, cu flexibilitate ridicată pentru forme complexe
-Cicli simpli de frezare pentru programarea rapidă a operațiunilor comune de prelucrare
-Frezare filete pentru realizarea precisă a filetelor în diverse materiale
-Cicli automatizați de găurire pentru -îmbunătățirea eficienței și productivității
-Capacități de frezare cu scule antrenate pentru operațiuni combinate de frezare și strunjire
-Cicli de strunjire pentru aplicații precise de canelare, filetare și strunjire
Grafică 3D Solid Model – Precizie și eficiență în controlerele CNC
Grafica 3D Solid Model din controlerele CNC oferă o soluție avansată pentru vizualizarea și verificarea în timp real a proceselor de prelucrare. Această tehnologie îi ajută pe operatori să:
-Detecteze erorile de programare CNC înainte de prelucrare
-Prevină potențialele coliziuni și deteriorarea mașinii
-Monitorizeze piesa de lucru și progresul prelucrării cu precizie ridicată
-Îmbunătățească productivitatea, să reducă risipa de material și să mențină o calitate constant ridicată a fabricației
Construcția mașinii și caracteristici principale
-Construcție rigidă din fontă pentru batiu, coloană și glisiere pentru stabilitate maximă
-Protecție semi-închisă sau complet închisă împotriva stropirii pentru siguranță îmbunătățită a operatorului
-Ghidaje liniare de precizie cu rulmenți cu bile sau role pe toate axele
-Sistem centralizat de lubrifiere cu ulei și capace metalice telescopice pentru ghidaje
-Arbore acționat prin curea pentru prelucrări fiabile la viteze ridicate
-Con arbore tip 40 compatibil cu sistemele de scule DIN sau BT
--Răcitor digital de ulei pentru stabilizarea termică a capului de lucru
-Protecție a arborelui cu aer comprimat și curățare automată a conului
-Șuruburi cu bile rectificate de înaltă precizie, cu piuliță dublă
-Șuruburi cu bile pretensionate și susținute la ambele capete pentru rigiditate ridicată
-Lampă de stare în trei culori
-Drum type tool magazine cu sistem ATC cu braț
-Proces rapid și fiabil de schimbare automată a sculelor
-Proiectată pentru fluxuri de producție eficiente
-Manipulare stabilă a sculelor în timpul operațiunilor de prelucrare la viteze ridicate
-Controler CNC NCT 304 Smart Touch cu interfață intuitivă touchscreen
-Sistem absolut de măsurare EnDat 2.2 pentru poziționare precisă
-Rezoluție de poziționare de 0.00005 mm cu interpolare nano
-Control CNC avansat optimizat pentru aplicații industriale de prelucrare
-Mișcare lină și precisă a axelor în condiții de lucru solicitante
-Structură mecanică optimizată pentru precizie de poziționare pe termen lung
-Protecție a rulmenților arborelui cu aer comprimat
