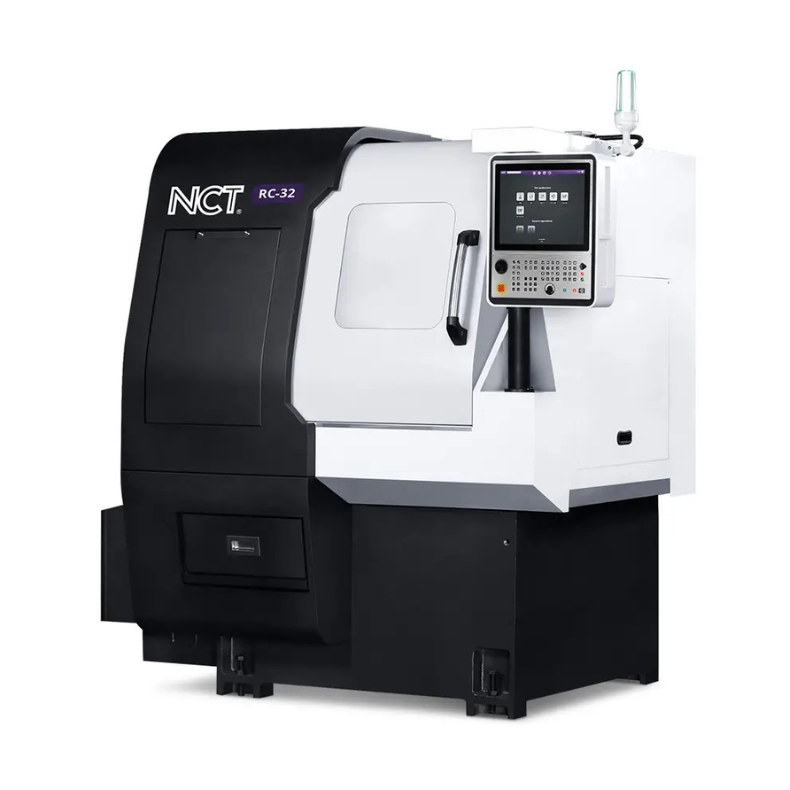

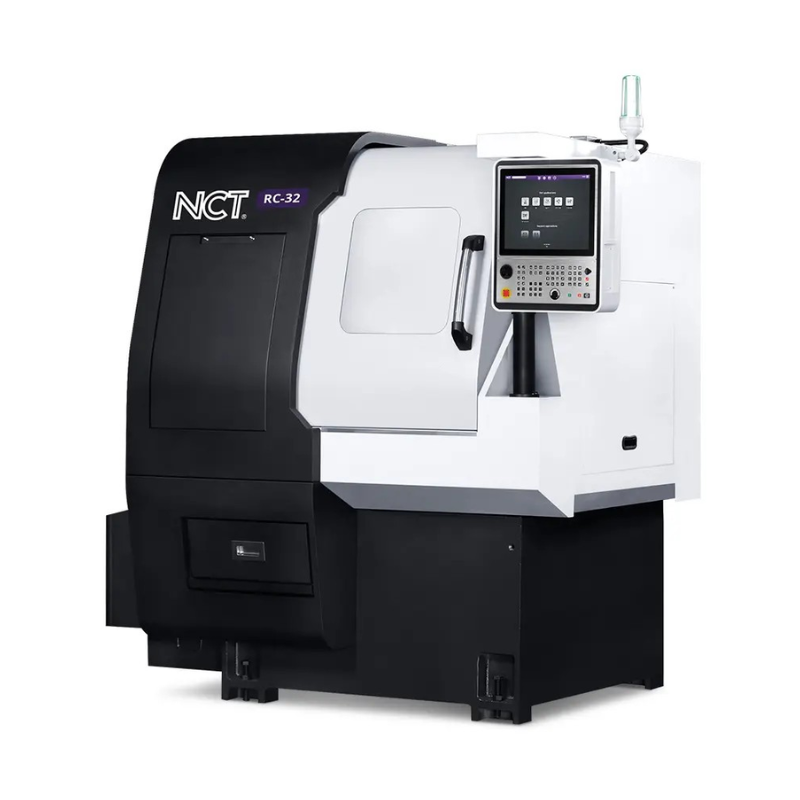

NCT RC-32 CNC Hengerköszörű Gép
- CNC hengerköszörű gép precíziós megmunkáláshoz
- Merev gépszerkezet a stabil köszörülési teljesítményért
- Fejlett CNC rendszer a pontos vezérléshez és hatékonysághoz
- Ideális összetett ipari alkatrészekhez és finom felületekhez
- Folyamatos ipari működésre tervezve
Share on
Precíziós CNC Hengeres Köszörülés Ipari Gyártáshoz
CNC Hengeres Köszörűgép
Az NCT RC-32 egy CNC hengeres köszörűgép, amelyet precíziós ipari köszörülési alkalmazásokhoz terveztek. CNC-vezérelt köszörülőrendszere pontos megmunkálási teljesítményt és megbízható ipari működést biztosít.
Nagy Merevségű Gépszerkezet
A gép nagy merevségű Meehanite öntöttvas gépággyal rendelkezik, amelyet a megmunkálási stabilitás javítására, a rezgések csökkentésére és a hosszú távú köszörülési pontosság biztosítására terveztek az ipari gyártási folyamatok során.
CNC-Vezérelt Köszörűfej
Az RC-32 egy CNC-vezérelt beszúró típusú köszörűfejet integrál, amelyet stabil köszörülési teljesítményre és precíz vezérlésre terveztek hengeres köszörülési műveletek során.
Precíziós Szervohajtású Tengelyrendszer
A gép szervomotoros hajtásokat alkalmaz az X és Z tengelyeken a pontos mozgásvezérlés, az egyenletes köszörülési működés és az optimalizált megmunkálási pontosság biztosítása érdekében az igényes ipari alkalmazásokhoz.
Fejlett Köszörűorsó Technológia
A köszörűorsó rendszer hidrodinamikus vagy precíziós csapágyazású orsókonfigurációval érhető el a stabil köszörülési teljesítmény, a magas ismételhetőség és a precíz felületminőség biztosítása érdekében.
Nagy Pontosságú Köszörülési Képesség
Az RC-32 támogatja a külső hengeres köszörülést magas ismételhetőséggel és pontos mérettartással, így ideális precíziós ipari alkatrészek gyártásához.
Folyamatos Ipari Termelésre Optimalizálva
Az ipari gyártási környezetekhez tervezett NCT RC-32 ötvözi a CNC köszörülési technológiát, a stabil gépkonstrukciót és a precíziós megmunkálási képességeket a folyamatos ipari termelési munkafolyamatok támogatása érdekében.
Műszaki Specifikációk
Munkaterület |
|
|---|---|
Max. esztergálási átmérő |
100 mm |
Max. esztergálási hossz |
100 mm |
Ajánlott tokmányátmérő |
4" |
Tengelyek |
|
Vezeték típusa |
Lineáris |
X löket/elmozdulás |
340 mm |
Z löket/elmozdulás |
150 mm |
X / Z gyorsjárati sebesség |
18 / 18 m/min |
Orsó |
|
Max. fordulatszám |
6000 rpm |
Orsóorr |
1 |
Rúdkapacitás |
32 mm |
Meghajtás típusa |
Szíj |
Orsómotor |
|
Orsómotor teljesítmény |
5 kW |
Hűtés |
Levegő |
Szerszámrendszer |
|
Szerszámcsere |
Gang típus |
Meghajtott szerszámok száma (opció) |
1 db |
Szerszám maximális fordulatszáma |
4000 rpm |
Telepítés |
|
Szükséges alapterület x magasság |
2000 x 1350 x 1835 mm |
Nettó géptömeg |
1600 kg |
Elektromos csatlakozás |
3 x 400 VAC VA |
NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)
myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz
3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
