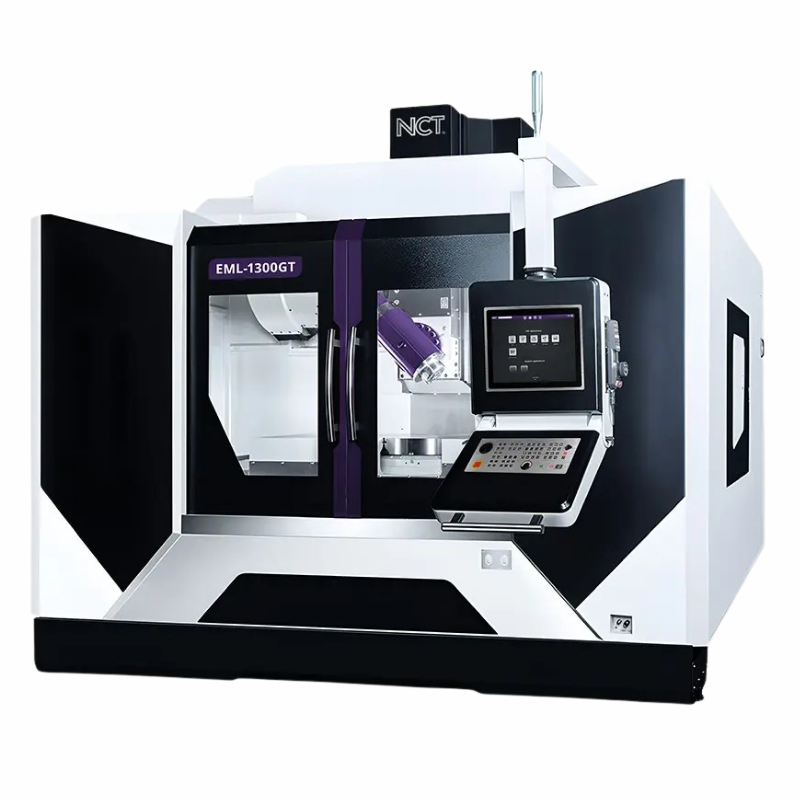

NCT EML-1300DT – Centru CNC cu 5 Axe și Cap Înclinabil

Categorie Acasa
  • Centru CNC cu 5 axe și tehnologie cu cap înclinabil
  • Motor spindle de mare viteză de 15.000 RPM pentru prelucrări precise
  • Zonă mare de lucru cu cursă X de 1300 mm
  • Sistem BIG PLUS SK40 pentru stabilitate ridicată la prelucrare
  • Sistem CNC NCT avansat pentru aplicații industriale complexe

Advanced 5-Axis CNC Machining for Industrial Manufacturing

Centru de prelucrare CNC performant pe 5 axe

NCT EML-1300DT este un centru de prelucrare CNC performant pe 5 axe, proiectat pentru prelucrări de precizie, fabricarea componentelor complexe și fluxuri avansate de producție industrială. Structura rigidă a mașinii și tehnologia integrată a capului înclinabil asigură flexibilitate excelentă de prelucrare și o precizie ridicată.

Tehnologie integrată cu cap înclinabil

Mașina este echipată cu un cap de arbore principal înclinabil avansat, proiectat pentru operațiuni simultane de prelucrare pe 5 axe și geometrii complexe ale pieselor. Această configurație îmbunătățește eficiența prelucrării, reduce timpii de setare și permite aplicații de prelucrare multi-suprafață cu precizie ridicată.

Zonă de lucru extinsă pentru componente complexe

Cu o zonă de lucru extinsă și o cursă lungă pe axa X, EML-1300DT permite prelucrarea pieselor mari și complexe. Zona spațioasă de prelucrare și configurația optimizată a mașinii îmbunătățesc accesibilitatea, flexibilitatea producției și eficiența generală a prelucrării.

Sistem de arbore principal direct-drive de mare viteză

Echipată cu un sistem de arbore principal direct-drive de până la 15.000 RPM, mașina oferă performanțe stabile de așchiere, vibrații reduse și rezultate precise de prelucrare. Sistemele avansate de răcire și protecție ale arborelui principal asigură o funcționare industrială fiabilă pe termen lung.

Construcție rigidă din fontă pentru stabilitate maximă

Construit cu o structură robustă din fontă, EML-1300DT oferă o absorbție excelentă a vibrațiilor și o stabilitate ridicată în timpul operațiunilor intensive. Ghidajele liniare de precizie și șuruburile cu bile de înaltă precizie asigură mișcări fluide ale axelor și o poziționare fiabilă.

Controler CNC inteligent NCT Smart Touch

Mașina integrează controlerul CNC avansat NCT Smart Touch, cu operare intuitivă prin touchscreen, programare conversațională și compatibilitate cu software CAM. Sistemul CNC inteligent îmbunătățește eficiența fluxului de lucru, controlul proceselor și precizia de prelucrare în aplicațiile industriale.

Fiabilitate industrială și funcții avansate de automatizare

EML-1300DT include schimbare automată a sculelor, lubrifiere centralizată, sisteme de protecție a arborelui principal și componente industriale de înaltă calitate pentru o funcționare continuă și fiabilă. Zona de prelucrare complet închisă și sistemele avansate de siguranță asigură condiții de fabricație curate, sigure și eficiente.

Specificații tehnice

Zonă de lucru

Dimensiune masă X

1450 mm

Dimensiune masă Y

700 mm

Număr x dimensiune x distanță canale T

18 × 5 × 125 mm

Capacitate de încărcare masă

1000 kg

Distanța nasului arborelui față de suprafața mesei

130 - 830 mm

Axe

Număr de axe

4

Cursă axă X

1300 mm

Cursă axă Y

700 mm

Cursă axă Z

700 mm

Axă B

+/- 100°

Axă C

360°

Viteză rapidă max. axe X / Y / Z

30 / 30 / 24 m/min

Viteză maximă de avans

10 m/min

Raport de transmisie B

1

Precizie

Precizie de poziționare axe X, Y, Z

0.005 / 300 mm

Precizie de repetabilitate axe X, Y, Z

0.003 mm

Precizie de indexare B / C

14'' / 14'' /sec

Precizie de repetabilitate axe B / C

10'' / 8'' /sec

Arbore principal

Viteză max. (standard)

15000 RPM

Con arbore principal (standard)

#40

Con arbore principal (opțional)

HSK50-A

Portscule

BIG PLUS SK40

Acționare arbore principal

Motor-spindle

Răcire cap arbore

Cu răcitor de ulei

Motor arbore principal

Putere nominală (standard)

15 kW

Putere MAX (standard)

19.4 kW

Cuplu nominal (standard)

71.6 Nm

Cuplu MAX (standard)

92.6 Nm

Magazie de scule

Număr poziții scule

24 / (32 / 40)

Lungime maximă sculă

250 mm

Diametru maxim sculă

80 mm

Greutate maximă sculă

7 kg

Instalare

Suprafață ocupată x înălțime

4670 × 3400 × 3300 mm

Greutate netă mașină

10000 kg

Consum de energie

30 kW

Conexiune electrică

3 x 400VAC VA

Conexiune aer

6 g/cm2

Controlere CNC NCT de ultimă generație

Controlerele CNC NCT de ultimă generație oferă control precis și eficient pentru aplicațiile de prelucrare CNC. Proiectate pentru flexibilitate, controlerele NCT suportă programare conversațională, integrare cu software CAM și programare tradițională G-code. Funcțiile avansate ajută, de asemenea, la monitorizarea performanței mașinii și optimizarea operării, asigurând precizie ridicată, fiabilitate și productivitate constantă.

myNCT – Programare conversațională pentru mașini CNC

myNCT este un software de programare conversațională CNC ușor de utilizat, proiectat pentru a simplifica și accelera fluxurile de lucru din prelucrare. Interfața sa intuitivă face programarea accesibilă atât pentru începători, cât și pentru operatorii experimentați, permițând obținerea unor rezultate profesionale cu instruire minimă.

Caracteristici principale ale software-ului de programare CNC myNCT:

-Frezare 3+2 axe pentru prelucrare rapidă și precisă a geometrilor complexe

-Prelucrare tip buzunar pentru contururi libere, cu flexibilitate ridicată pentru forme complexe

-Cicli simpli de frezare pentru programarea rapidă a operațiunilor comune de prelucrare

-Frezare filete pentru realizarea precisă a filetelor în diverse materiale

-Cicli automatizați de găurire pentru -îmbunătățirea eficienței și productivității

-Capacități de frezare cu scule antrenate pentru operațiuni combinate de frezare și strunjire

-Cicli de strunjire pentru aplicații precise de canelare, filetare și strunjire

Grafică 3D Solid Model – Precizie și eficiență în controlerele CNC

Grafica 3D Solid Model din controlerele CNC oferă o soluție avansată pentru vizualizarea și verificarea în timp real a proceselor de prelucrare. Această tehnologie îi ajută pe operatori să:

-Detecteze erorile de programare CNC înainte de prelucrare

-Prevină potențialele coliziuni și deteriorarea mașinii

-Monitorizeze piesa de lucru și progresul prelucrării cu precizie ridicată

-Îmbunătățească productivitatea, să reducă risipa de material și să mențină o calitate constant ridicată a fabricației

Construcția mașinii și caracteristici principale

-Construcție rigidă din fontă pentru batiu, coloană și glisiere pentru stabilitate maximă

-Protecție semi-închisă sau complet închisă împotriva stropirii pentru siguranță îmbunătățită a operatorului

-Ghidaje liniare de precizie cu rulmenți cu bile sau role pe toate axele

-Sistem centralizat de lubrifiere cu ulei și capace metalice telescopice pentru ghidaje

-Arbore acționat prin curea pentru prelucrări fiabile la viteze ridicate

-Con arbore tip 40 compatibil cu sistemele de scule DIN sau BT

--Răcitor digital de ulei pentru stabilizarea termică a capului de lucru

-Protecție a arborelui cu aer comprimat și curățare automată a conului

-Șuruburi cu bile rectificate de înaltă precizie, cu piuliță dublă

-Șuruburi cu bile pretensionate și susținute la ambele capete pentru rigiditate ridicată

-Lampă de stare în trei culori

-Drum type tool magazine cu sistem ATC cu braț

-Proces rapid și fiabil de schimbare automată a sculelor

-Proiectată pentru fluxuri de producție eficiente

-Manipulare stabilă a sculelor în timpul operațiunilor de prelucrare la viteze ridicate

-Controler CNC NCT 304 Smart Touch cu interfață intuitivă touchscreen

-Sistem absolut de măsurare EnDat 2.2 pentru poziționare precisă

-Rezoluție de poziționare de 0.00005 mm cu interpolare nano

-Control CNC avansat optimizat pentru aplicații industriale de prelucrare

-Mișcare lină și precisă a axelor în condiții de lucru solicitante

-Structură mecanică optimizată pentru precizie de poziționare pe termen lung

-Protecție a rulmenților arborelui cu aer comprimat
