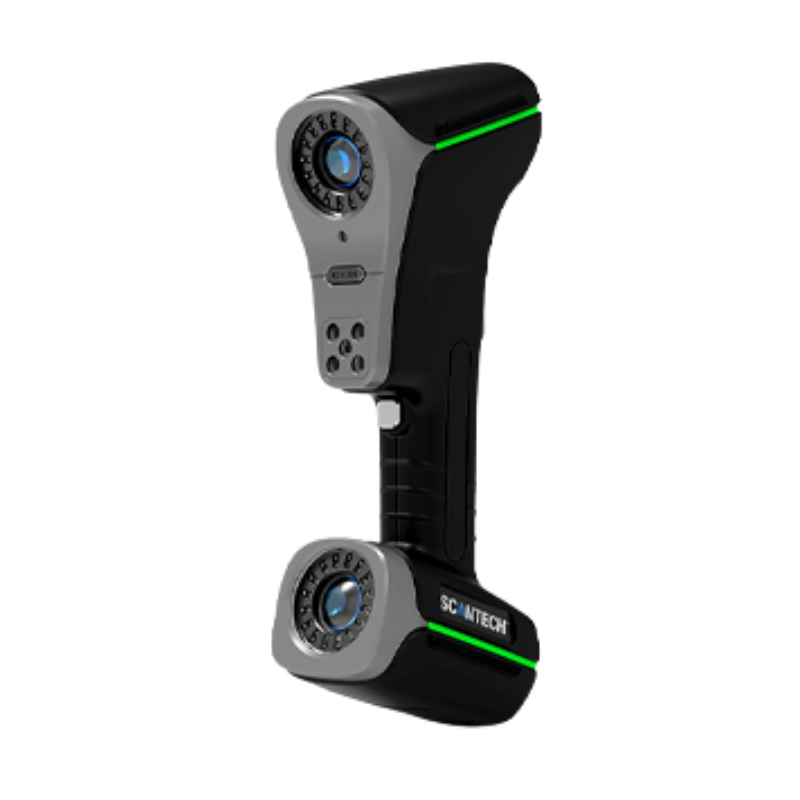

KSCAN Magic II 3D Scaner

Scanerele cu laser 3D din seria KSCAN-Magic sunt primul sistem care include tehnologia laser infraroșu + laser albastru cu 5 moduri operaționale de scanare 3D : scanare cu laser infraroșu pentru suprafețe mari, scanare rapidă cu mai multe lasere albastre, 5 lasere paralele albastre pentru un model de scanare de înaltă definiție , plus un singur acces cu laser albastru la gaura adâncă și un sistem de fotogrammetrie încorporat pentru scanarea obiectelor mari.

KSCAN-Magic este un scaner 3d de metrologie de vârf. Viteza sa neprecizată de scanare 3D, acuratețea, detaliile, zonele multiple de scanare 3D și adâncimea de câmp optimizează foarte mult fluxurile de lucru de metrologie 3D. Sonda Kscan CMM care vă permite să obțineți date pe suprafețe greu accesibile sau complexe. Scanerul 3d din seria KSCAN-Magic este soluția supremă pentru scanarea 3D și măsurătorile CMM.

Cinci moduri la îndemână

Scanare pe suprafețe mari

KSCAN-Magic adoptă în mod inovator scanarea pe suprafețe mari, alimentată de 11 linii laser paralele în infraroșu. Suprafața sa de scanare maximă atinge 1440 mm x 860 mm, realizând cu ușurință măsurători pe o gamă largă.

Scanare ultra-rapidă

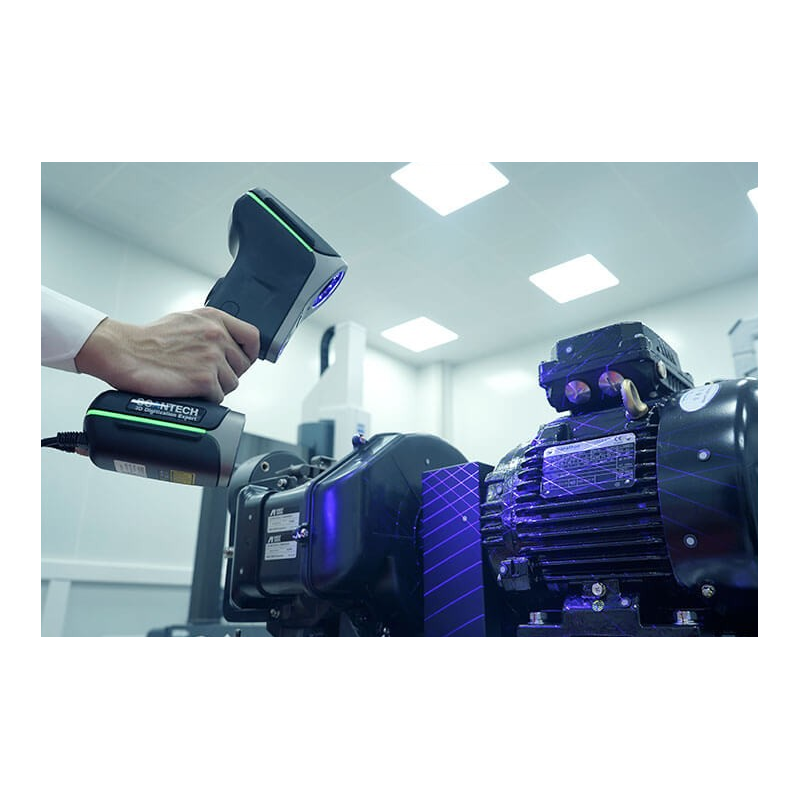

Poate scana 3D cu 17 cruci laser albastre și poate captura până la 4.150.000 de măsurători pe secundă, îmbunătățind considerabil eficiența muncii.

Construit în Fotogrammetrie cu suprafețe mari

Sistemul de fotogrammetrie în infraroșu încorporat, cu o suprafață de fotografiere de 3760 mm x 3150 mm, poate reduce eficient erorile acumulate cauzate de măsurătorile de dimensiuni mari, asigurând acuratețe volumetrică. Este potrivit în special pentru scanarea obiectelor de dimensiuni mari și pentru măsurarea eficientă, fără a compromite acuratețea.

Scanare hiperfină

Cu 7 linii laser paralele albastre, scanerul 3D din seria KSCAN-Magic Upgrade poate obține cu acuratețe obiecte complexe de date complete, captând cu ușurință fiecare detaliu cu o rezoluție maximă de 0,010 mm.

Scanare adâncime

Acest mod poate captura cu precizie date 3D ale găurilor adânci și ale zonelor greu accesibile.

Laser infrarosu inovator

Tehnologia unică de scanare cu laser 3D cu infraroșu KSCAN-Magic oferă utilizatorului o zonă mare de scanare 3D care atinge 1000 mm x 1150 mm, permițând capturarea mai rapidă a obiectelor mari cu o distanță între puncte de până la 1 mm.

Eficiență fără efort

Cu 41 de linii laser, scanerul 3D KSCAN-Magic oferă o rată de scanare 3D fără precedent de 1.300.000 de puncte pe secundă. În timp ce preformați scanarea 3d, puteți schimba modurile din mers pentru a permite capturarea găurilor adânci sau definirea și îmbunătățirea fluxului de lucru.

Detalii extrem de clare

În modul de scanare paralelă hiperfină, scanerul 3D KSCAN-Magic poate captura detalii fine în anumite zone de interes, cu o rezoluție de până la 0,010 mm.

Scanare cu o singură linie laser și măsurare NDT de grad metrologic

Modul laser unic permite scanerului 3d să ajungă rapid în găuri și să captureze datele respective. Cu o precizie de scanare de 0,020 mm și o precizie de volum de 0,03 mm/m, Kscan poate oferi măsurători NDT de înaltă precizie pentru orice industrie.

KSCAN-Magic II – Specificații Tehnice

Moduri de Scanare

Mod	Specificație
Scanare Ultra-Rapidă	17 cruci laser albastre
Scanare Hyperfine	7 linii laser albastre paralele
Scanare pentru Suprafețe Mari	11 linii laser infraroșii paralele
Scanare Găuri Adânci	1 linie laser albastră suplimentară

Performanță

Parametru	Valoare
Acuratețe	Până la 0,020 mm (0,0008 in)
Viteză de Scanare	4.150.000 măsurători/s
Arie de Scanare	1440 mm × 860 mm (57,0 in × 33,9 in)
Clasa Laser	CLASA II (sigur pentru ochi)
Rezoluție	0,010 mm (0,0004 in)

Sistem de Fotogrammetrie

Parametru	Valoare
Suprafață de Captare	3760 mm × 3150 mm (148,0 in × 124,0 in)
Adâncime de Câmp	2500 mm (98,4 in)

Acuratețe Volumetrică

Metodă	Acuratețe
Utilizare Independentă	0,015 mm + 0,030 mm/m (0,0006 in + 0,00036 in/ft)
Cu Bară de Referință de 1 m	0,015 mm + 0,020 mm/m (0,0006 in + 0,00024 in/ft)
Cu MSCAN-L15	0,015 mm + 0,012 mm/m (0,0006 in + 0,00014 in/ft)

Specificații Suplimentare

Parametru	Valoare
Distanță de Lucru	300 mm (11,8 in)
Adâncime de Câmp	925 mm (36,4 in)
Formate de Export	.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk etc.
Temperatură de Operare	-10°C ~ 40°C (14°F ~ 104°F)
Interfață	USB 3.0

(1) Certificat ISO 17025: Pe baza standardului VDI/VDE 2634 Partea 3 și a specificației JJF 1951, este evaluată performanța erorii de palpare (dimensiune) (PS).

(2) Certificat ISO 17025: Pe baza standardului VDI/VDE 2634 Partea 3 și a specificației JJF 1951, este evaluată performanța erorii de distanțare a sferei (SD).
