KSCAN-MAGIC II 3D LÉZERSZKENNER

Kategória Kezdőlap

0,00 Ft

Adóval együtt

Share on

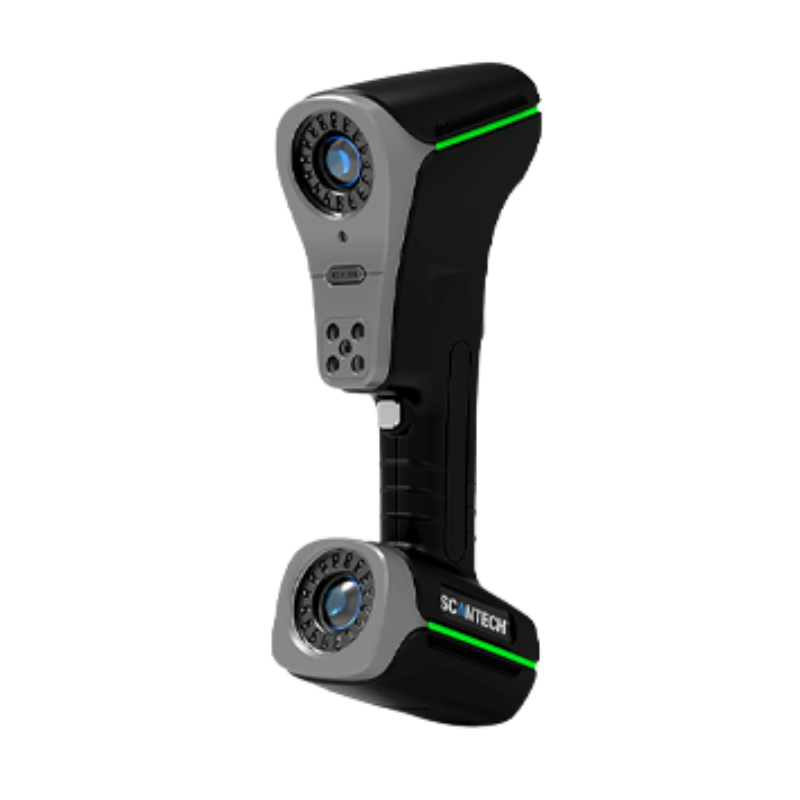

KSCAN Magic II 3D Szkenner

A KSCAN-Magic sorozat 3D lézerszkennerei az első olyan rendszer, amely infravörös lézer + kék lézer technológiát tartalmaz 5 működő 3D szkennelési móddal: infravörös lézeres nagyfelületű szkennelés, több kék lézer kereszt gyors szkennelés, 5 kék párhuzamos lézer a nagyfelbontású szkennelési modellhez , plusz egyetlen kék lézeres mélylyuk hozzáférés és beépített fotogrammetriai rendszer a nagyméretű objektumok beolvasásához.

A KSCAN-Magic egy csúcskategóriás metrológiai 3D szkenner. Példátlan 3D szkennelési sebessége, pontossága, részletessége, több 3D szkennelési területe és mélységélessége nagymértékben optimalizálja a 3D metrológiai munkafolyamatokat. A Kscan CMM szonda, amely lehetővé teszi az adatok lekérését nehezen elérhető vagy összetett felületekről. A KSCAN-Magic sorozatú 3d szkenner a tökéletes megoldás a 3D szkenneléshez és a CMM mérésekhez.

Öt mód karnyújtásnyira

Nagy terület szkennelés

A KSCAN-Magic innovatív módon alkalmazza a 11 infravörös párhuzamos lézervonallal működő nagy felületű szkennelést. Legnagyobb szkennelési területe eléri az 1440 mm x 860 mm-t, így könnyedén ér el széles mérési tartományt.

Ultragyors szkennelés

17 kék lézerkereszttel 3D szkennelésre képes, és akár 4 150 000 mérést is rögzíthet másodpercenként, jelentősen javítva ezzel a munka hatékonyságát.

Beépített nagy felületű fotogrammetria

A beépített infravörös fotogrammetriás rendszer 3760 mm x 3150 mm-es felvételi felülettel hatékonyan csökkenti a nagyméretű mérések okozta halmozott hibákat, biztosítva a térfogati pontosságot. Különösen alkalmas nagy méretű objektumok szkennelésére és hatékony mérésre a pontosság rovására.

Hiperfinom szkennelés

A 7 párhuzamos kék lézervonallal a KSCAN-Magic Upgrade Series 3D szkenner pontosan képes leolvasni a teljes adat összetett objektumokat, könnyedén rögzítve minden részletet 0,010 mm-es maximális felbontással.

Mélylyuk szkennelés

Ezzel a móddal pontosan rögzíthetők a mély lyukak és a nehezen elérhető területek 3D adatai.

Innovatív infravörös lézer

A KSCAN-Magic egyedülálló infravörös 3D lézeres szkennelési technológiája nagy, 1000 mm x 1150 mm-es 3D szkennelési területet biztosít a felhasználó számára.

Lehetővé téve a nagyméretű objektumok gyorsabb rögzítését akár 1 mm-es ponttávolsággal.

Könnyű hatékonyság

A 41 lézervonallal a KSCAN-Magic 3D szkenner soha nem látott, 1 300 000 pont/másodperc 3D szkennelési sebességet biztosít. A 3D szkennelés előkészítése közben menet közben módosíthatja a módokat, hogy lehetővé tegye a mély lyukak rögzítését vagy a meghatározást, és javítsa a munkafolyamatot.

Rendkívül tiszta részletek

A hiperfinom párhuzamos szkennelési módban a KSCAN-Magic 3D szkenner akár 0,010 mm-es felbontással is képes rögzíteni a finom részleteket a kiválasztott területeken.

Egyvonalas lézeres szkennelés és metrológiai minőségű NDT mérés

Az egylézeres mód pontosan lehetővé teszi, hogy a 3D szkenner gyorsan lenyúljon a lyukakba, és rögzítse az adatokat. A 0,020 mm-es szkennelési pontossággal és a 0,03 mm/m-es térfogati pontossággal a Kscan nagy pontosságú NDT méréseket tud biztosítani bármely iparág számára.

KSCAN-Magic II – Műszaki Adatok

Szkennelési Módok

Mód	Specifikáció
Ultragyors Szkennelés	17 kék lézerkereszt
Hyperfine Szkennelés	7 párhuzamos kék lézervonal
Nagy Területű Szkennelés	11 párhuzamos infravörös lézervonal
Mély Furatok Szkennelése	1 extra kék lézervonal

Teljesítmény

Paraméter	Érték
Pontosság	Akár 0,020 mm (0,0008 in)
Szkennelési Sebesség	4 150 000 mérés/mp
Szkennelési Terület	1440 mm × 860 mm (57,0 in × 33,9 in)
Lézerosztály	II. OSZTÁLY (szembiztos)
Felbontás	0,010 mm (0,0004 in)

Fotogrammetriai Rendszer

Paraméter	Érték
Rögzítési Terület	3760 mm × 3150 mm (148,0 in × 124,0 in)
Mélységélesség	2500 mm (98,4 in)

Térfogati Pontosság

Módszer	Pontosság
Önálló Használat	0,015 mm + 0,030 mm/m (0,0006 in + 0,00036 in/ft)
1 m Referenciarúddal	0,015 mm + 0,020 mm/m (0,0006 in + 0,00024 in/ft)
MSCAN-L15 Használatával	0,015 mm + 0,012 mm/m (0,0006 in + 0,00014 in/ft)

További Műszaki Adatok

Paraméter	Érték
Munkatávolság	300 mm (11,8 in)
Mélységélesség	925 mm (36,4 in)
Kimeneti Formátumok	.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk stb.
Üzemi Hőmérséklet	-10°C ~ 40°C (14°F ~ 104°F)
Csatlakozási Felület	USB 3.0

(1) ISO 17025 tanúsított: a VDI/VDE 2634 3. rész szabvány és a JJF 1951 specifikáció alapján a tapintási mérethiba (PS) teljesítmény kerül értékelésre.

(2) ISO 17025 tanúsított: a VDI/VDE 2634 3. rész szabvány és a JJF 1951 specifikáció alapján a gömbtávolsági hiba (SD) teljesítmény kerül értékelésre.

Válassza ki az alkalmazást

Autóipari

Az elgondolástól a tervezésen át a gyártásig a szigorúbb specifikációkkal navigálhat a feladatában

Repülőgép

Gyorsítsa fel tervezési és MRO-munkafolyamatait professzionális és ipari 3D szkennerrel

Vasúti Közlekedés

Pontosan mérje meg a vonatokat, metrókat, hajókat és jachtokat ellenőrzés és karbantartás céljából

Energia és Nehézipar

Élvonalbeli 3D szkennelés szélturbinákhoz, hidraulikus energiarendszerekhez és építőipari gépekhez

Öntőforma

Fokozza formatervezését, ellenőrzését és javítását az egyszerű használattal és a legjobb 3D szkennerekkel.

Nem ipari

Készen áll arra, hogy integrálódjon az iparágak jelenlegi eljárásaiba az egészségügytől, a szobrászattól, az oktatástól és a kutatástól a szórakoztatásig.
