TrackScan-Sharp49 Măsurare 3D pentru Piese Mari
Product Comments module (productcomments) must be installed!
Metrologie 3D cu rază extinsă pentru proiecte industriale de mari dimensiuni
TrackScan Sharp49 este proiectat pentru măsurarea de înaltă precizie a componentelor supradimensionate și a ansamblurilor complexe. Combinând urmărirea optică inteligentă cu un volum extins de măsurare de 49 m³, oferă rezultate rapide, fiabile și repetabile pentru inspecții industriale și controlul calității.
- Măsurați structuri de mari dimensiuni cu un volum de urmărire extins de 49 m³.
- Capturați date 3D precise folosind tehnologia avansată de urmărire optică.
- Inspectați componente complexe cu precizie de nivel metrologic.
- Creșteți productivitatea prin fluxuri de scanare rapide și eficiente.
- Susțineți aplicații din industria aerospațială, auto, energetică, industria grea și controlul calității.
Sistem de măsurare 3D optic

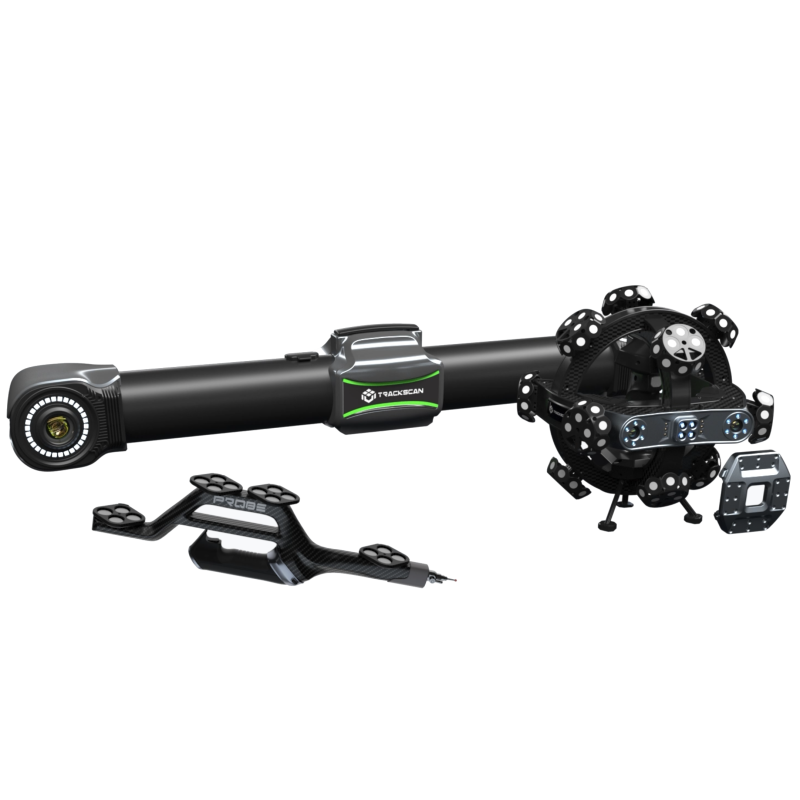

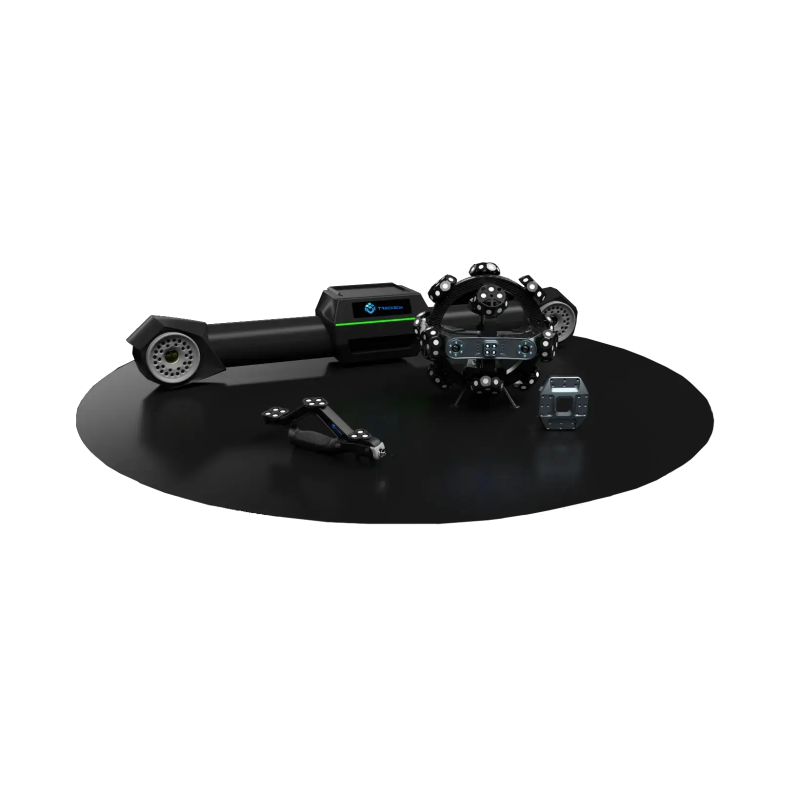

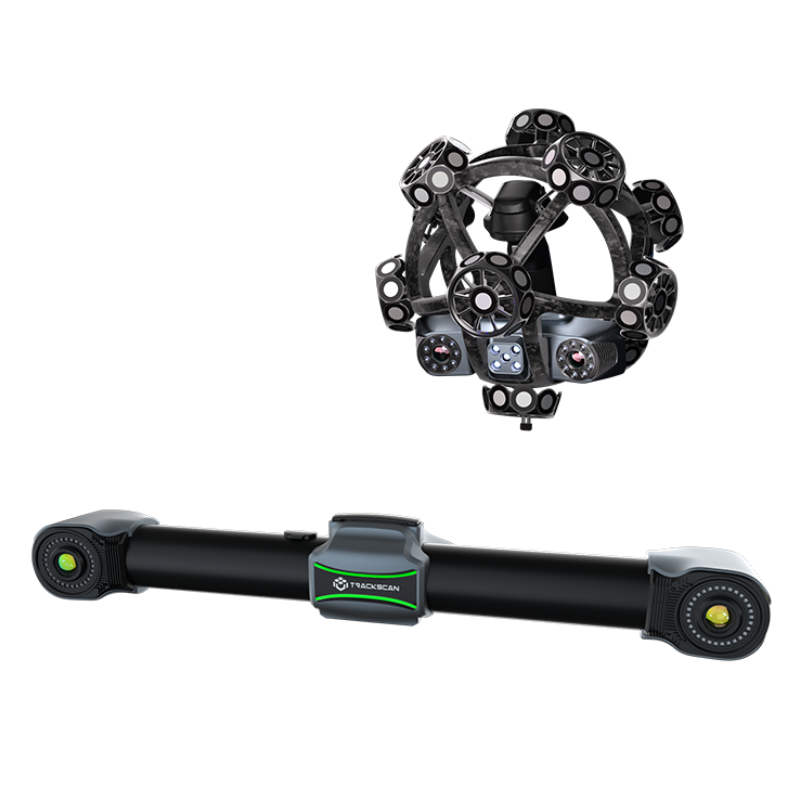

TrackScan-Sharp, alcătuit dintr-un scanner 3D portabil i-Scanner și un sistem optic i-Tracker, reprezintă o nouă generație a sistemului optic de măsurare 3D Scantech, destinat măsurării pieselor de mari dimensiuni. Acesta duce măsurarea optică la un nivel complet nou, oferind o distanță de urmărire de până la 6 metri, un volum de măsurare de 49 m³ și o precizie volumetrică de până la 0,049 mm (la 10,4 m³).
Echipat cu procesor integrat în i-Tracker pentru Edge Computing, camere industriale de 25 megapixeli și tehnologii de ultimă generație, TrackScan-Sharp este ideal pentru măsurarea pieselor de dimensiuni mari sau a mai multor piese simultan, fără necesitatea mutării frecvente a trackerelor.
Suportă transfer de date atât prin cablu, cât și wireless, pentru a răspunde diferitelor aplicații industriale, facilitând astfel procesul de scanare. De asemenea, poate funcționa împreună cu un modul auxiliar de iluminare pentru inspectarea găurilor și fantelor. TrackScan-Sharp este soluția optimă pentru măsurători eficiente și stabile, contribuind la îmbunătățirea proceselor de dezvoltare a produselor, control al calității și nu numai.
Pixeli ultra-înaltă rezoluție pentru detalii complexe
Sistemul de scanare 3D cu urmărire TrackScan-Sharp este echipat cu o cameră industrială complet nouă.
Camera dispune de 25 de megapixeli, de 5 ori mai mult decât generația anterioară. Datorită algoritmului dinamic adaptiv LED, adâncimii mari de câmp la distanțe lungi și capacității ridicate de rezistență la interferențe, sistemul poate captura automat imagini clare pe o distanță de până la 6 metri.
Măsurare pe volum mare
Nu este necesară mutarea frecventă a trackerului în timpul măsurării pieselor mari, ceea ce asigură măsurători eficiente, fluide și precise.
Edge Computing și performanță impresionantă
Noul i-Tracker, complet reproiectat, este echipat cu un procesor integrat pentru procesarea eficientă a imaginilor și calculul datelor, putând furniza coordonate în timp real.
Această tehnologie inovatoare de Edge Computing economisește puterea de procesare a computerului, permițându-i să gestioneze mai eficient datele scanate.
Sistemul optimizează datele și le face mai fiabile și mai stabile, oferind utilizatorilor o performanță remarcabilă.
Acuratețe remarcabilă
Cu hardware și software puternic, TrackScan-Sharp S oferă rezultate de măsurare la nivel de metrologie și de înaltă precizie.
Acest sistem optic de urmărire 3D asigură că rezultatele măsurătorilor îndeplinesc cerințele metrologice ridicate.
Datorită volumului mare de urmărire, care a crescut cu aproximativ 200%, utilizatorii pot măsura piese uriașe fără a compromite precizia.
Volumul de măsurare | Precizie volumetrică |
10.4 m³ | 0.049 mm |
28.6 m³ | 0.067 mm |
49.0 m³ | 0.089 mm |
Scanare 3D rapidă și transmisie de date noi
Datorită tehnologiei sale de urmărire optică, TrackScan-Sharp S poate măsura precis piesele fără a fi nevoie să lipiți ținte de referință. Volumul său mare de urmărire permite utilizatorilor să măsoare mai multe piese în același timp, îmbunătățind astfel semnificativ eficiența operațiunilor.
Sistemul de scanare 3D poate transfera date atât cu fire, cât și fără fire. Cu modul prin cablu, sistemul poate trimite date pe o distanță lungă, în conformitate cu standardele de măsurare industriale.
Modul wireless opțional susține aplicații, în diferite condiții de lucru, ceea ce este convenabil datorită operațiunilor plug-and-play. Poate fi configurat rapid și operat flexibil pentru a răspunde diferitelor condiții de mediu, asigurând măsurători eficiente.
Design inovator
Fabricat din fibră de carbon de calitate aerospațială în formă de sferă, i-Scannerul este destinat utilizării intense. Mânerul său ergonomic poate asigura utilizarea pe o sesiune lungă a scanerului 3D fără a provoca prea multă oboseală, ceea ce asigură măsurarea gratuită.
i-Tracker are o bandă luminoasă intuitivă care arată starea de funcționare în timp real. Designul său cu grilă goală ajută camerele să rămână la o temperatură stabilă pe tot parcursul procesului de scanare.
```html
TrackScan Sharp49 – Specificații Tehnice
Sistem Optic de Măsurare 3D TrackScan Sharp49
Specificații Tehnice
Soluție de Scanare 3D de Mare Precizie pentru Volume Mari
| Tip | TrackScan Sharp49 |
| Mod de scanare |
Scanare ultra-rapidă – 21 cruci laser albastre Scanare hiperfină – 7 linii laser albastre paralele Scanare găuri adânci – 1 linie laser albastră |
| Acuratețe | Până la 0.025 mm |
| Rată de măsurare | 2.600.000 măsurători/s |
| Arie de scanare | 500 × 600 mm |
| Clasă laser | Clasa II |
| Rezoluție | 0.020 mm |
| Acuratețe volumetrică |
10.4 m³ – 0.049 mm 28.6 m³ – 0.067 mm 49.0 m³ – 0.089 mm |
| Distanță de urmărire | 6000 mm |
| Acuratețe găuri | 0.050 mm |
| Cameră | 25 MP |
| Distanță de lucru | 300 mm |
| Adâncime de câmp | 400 mm |
| Dimensiune piesă | 0.1 – 12 m |
(1) Certificat ISO 17025.
(2) Bazat pe standardul VDI/VDE 2634.
*Specificațiile pot fi modificate fără notificare prealabilă.
