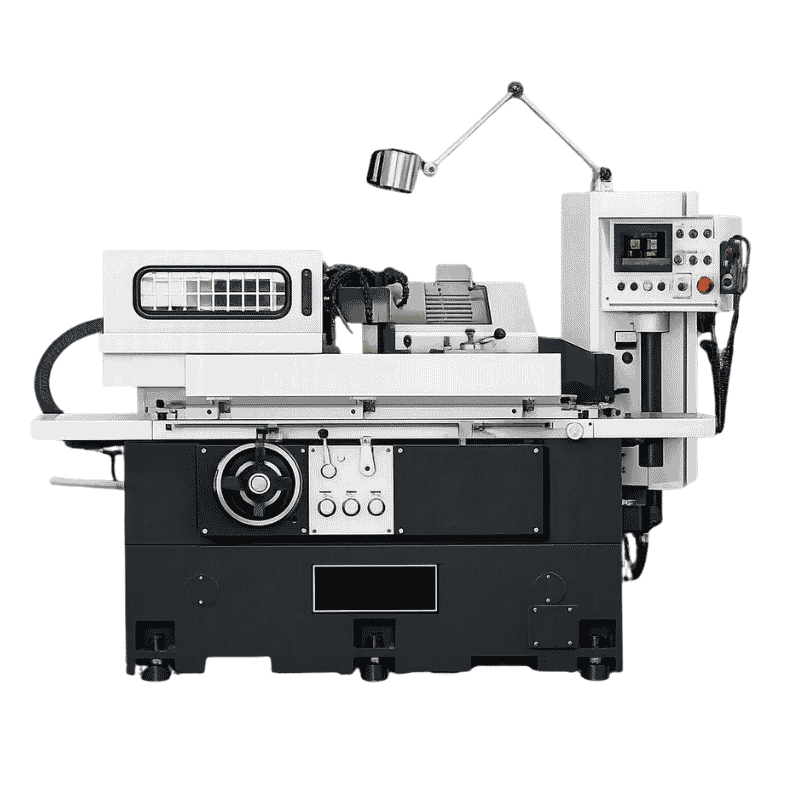

NCT NGP-2650 PLC Hengerköszörű Gép
0,00 Ft
Adóval együtt
- PLC vezérlésű hengerköszörű gép
- Automatikus köszörülési ciklusok
- Érintőképernyős kezelőfelület
- Stabil és ismételhető gyártási folyamat
- Ipari sorozatgyártásra optimalizálva
Share on
Precíziós hengerköszörülés ipari gyártáshoz
PLC-vezérlésű hengerköszörűgép
Az NCT NGP-2650 PLC egy hengerköszörűgép, amelyet precíziós ipari köszörülési alkalmazásokhoz terveztek. PLC-vezérlésű rendszere stabil megmunkálási teljesítményt és megbízható ipari gyártási munkafolyamatokat biztosít.
Automatikus köszörülési ciklusok a hatékony gyártás érdekében
A gép automatikus köszörülési ciklus képességgel rendelkezik, amelyet a megmunkálási konzisztencia javítására, a kezelés egyszerűsítésére és a hatékony ipari köszörülési folyamatok támogatására terveztek.
Precíziós hengerköszörülési képesség
A pontos hengerköszörülési műveletekre tervezett NGP-2650 PLC megbízható felületkezelési minőséget és stabil megmunkálási pontosságot biztosít ipari alkatrészekhez és szerszámalkalmazásokhoz.
Érintőképernyős PLC vezérlőrendszer
Az integrált PLC vezérlőrendszer érintőképernyős felülettel egyszerűsített gépkezelést, továbbfejlesztett folyamatvezérlést és optimalizált köszörülési munkafolyamat-kezelést biztosít ipari gyártási környezetek számára.
Stabil gépszerkezet a megbízható működés érdekében
A merev gépszerkezettel és tartós ipari alkatrészekkel épített gép stabil köszörülési feltételeket, csökkentett rezgést és megbízható, hosszú távú ipari teljesítményt biztosít.
Folyamatos ipari köszörülésre optimalizálva
A modern gyártási környezetekhez tervezett NGP-2650 PLC stabil megmunkálási képességgel és hatékony gyártási teljesítménnyel támogatja a folyamatos ipari köszörülési műveleteket.
Megbízható köszörülési teljesítmény ipari alkalmazásokhoz
Az NCT NGP-2650 PLC a precíziós köszörülési technológiát, az automatizált működési képességet és a stabil gépszerkezetet ötvözi a pontos és ismételhető ipari köszörülési munkafolyamatok támogatása érdekében.
Műszaki specifikációk
Munkaterület |
|
|---|---|
Középpontok közötti távolság |
500 mm |
Lengőátmérő az asztal felett |
260 mm |
Max. köszörülési átmérő |
250 mm |
Max. munkadarab tömeg |
80 kg |
Köszörűfej elfordítási szöge |
+/- 30 ° |
Tengelyek |
|
Kézikerék |
|
Keresztirányú elmozdulás |
180 mm |
Minimális beállítás |
0.001 mm |
Elmozdulás egy fordulatra |
0.01 / 0.1 / 1 mm |
Köszörűkorong |
|
Méret |
405 × 50 × 127 mm |
Fordulatszám |
1800 rpm |
Orsó |
|
Elfordítási szögtartomány |
±45° |
Belső kúposság |
MT3 |
Fordulatszám-tartomány |
150/264/356/480 rpm |
Szegnyereg |
|
Belső kúposság |
MT3 |
Löket |
25 mm |
Asztal |
|
Elfordítási szögtartomány |
±8° |
Gyorsjárati sebesség |
30-7000 rpm |
Motor |
|
Köszörűmotor teljesítménye |
3.7 kW |
Főorsó motor teljesítménye |
0.37 kW |
Belső köszörűegység teljesítménye |
1.49 kW |
Hidraulikus motor teljesítménye |
1.49 kW |
Telepítés |
|
Szükséges alapterület x magasság |
2280×2280×1940 mm |
Nettó tömeg |
2800 kg |
Bruttó tömeg |
3200 kg |
Szerkezet |
PLC típus |

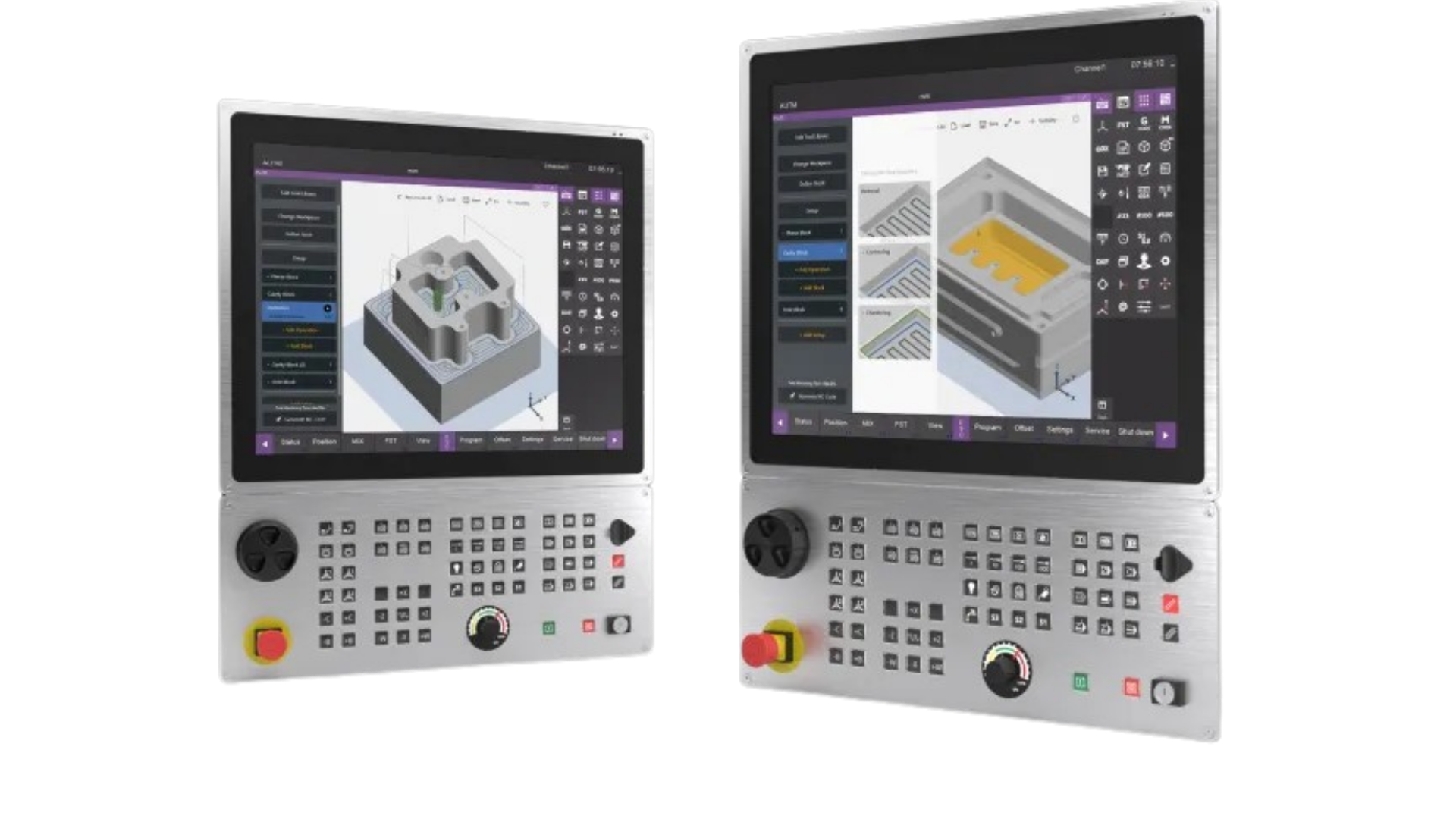

NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)

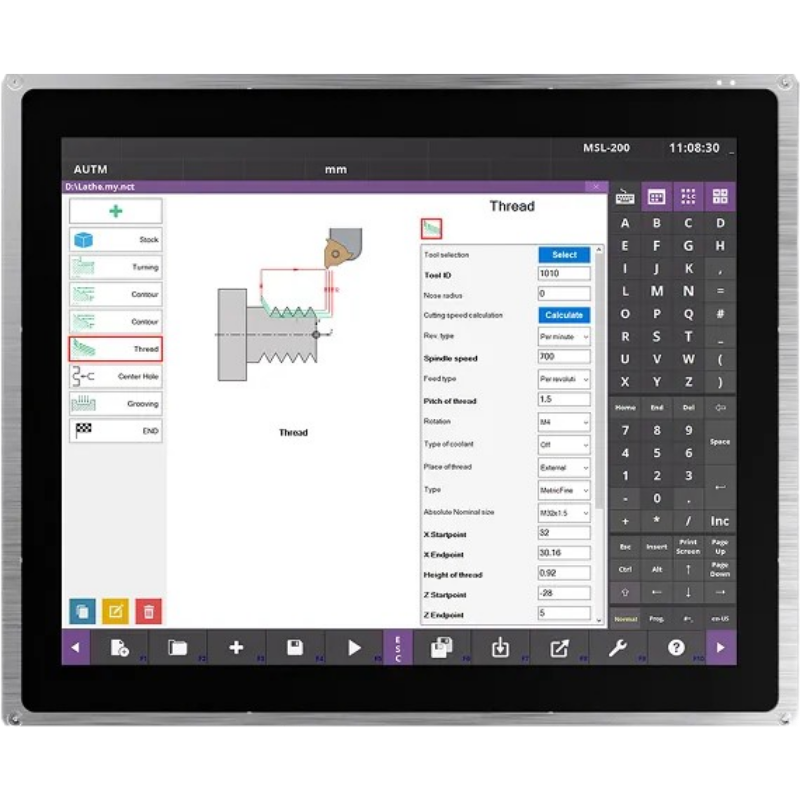

myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz

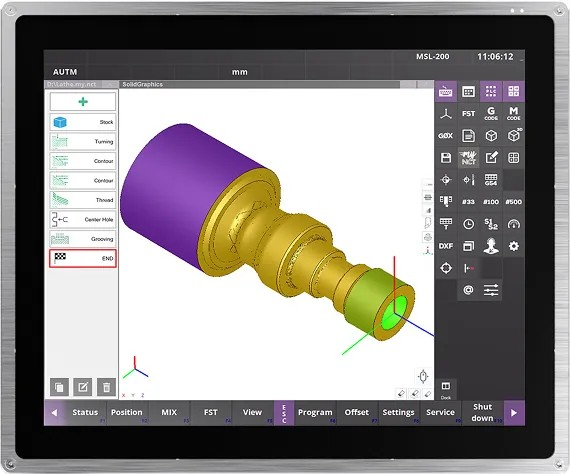

3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
