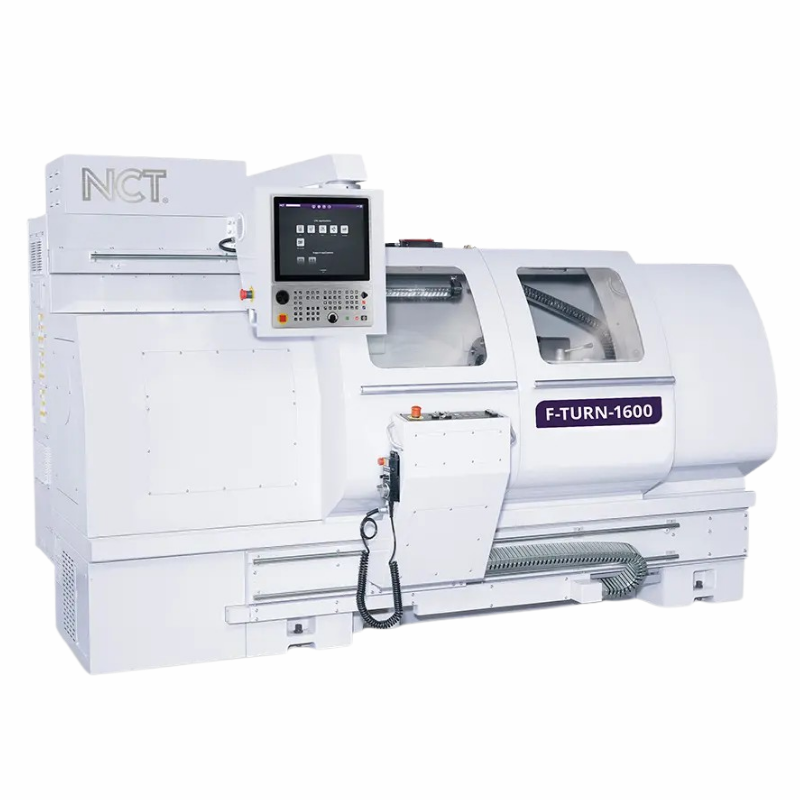

F-TURN-1600/1000 CNC Flat Bed Eszterga
Product Comments module (productcomments) must be installed!
- Merev CNC flat bed eszterga ipari alkalmazásokhoz
- Nagy esztergálási kapacitás nagyobb munkadarabokhoz
- Box típusú vezetékek a nagyobb stabilitásért
- Erős főorsó rendszer megbízható megmunkáláshoz
- Precíz CNC megoldás ipari fémmegmunkáláshoz
Precíz CNC esztergálás nehézipari alkalmazásokhoz
Nagy teherbírású CNC síkágyas esztergagép
Az NCT F-TURN 1600×1000 egy nagy teherbírású CNC síkágyas esztergagép, amelyet nagyméretű munkadarabokhoz, stabil megmunkálási teljesítményhez és ipari megbízhatósághoz terveztek. Robusztus gépszerkezete és nagy nyomatékú orsórendszere alkalmassá teszi a nagy igénybevételű esztergálási alkalmazásokhoz ipari gyártási környezetekben.
Merev box típusú vezetékes konstrukció
A box típusú vezetékekkel és megerősített gépszerkezettel kialakított F-TURN 1600×1000 kiváló merevséget, rezgéselnyelést és megmunkálási stabilitást biztosít nagy terhelésű esztergálási műveletek során. A tartós gépváz támogatja a pontos megmunkálást és a hosszú távú ipari teljesítményt.
Nagy kapacitású esztergálási munkatér
A gép maximális, ágy feletti lengőátmérője 1600 mm, maximális, keresztszán feletti lengőátmérője 1000 mm, a csúcsok közötti távolság pedig 1000 mm. Tágas esztergálási kapacitása támogatja nagyméretű ipari alkatrészek és nehéz munkadarabok megmunkálását.
Nagy teljesítményű, sebességváltós orsórendszer
A sebességváltós orsórendszerrel felszerelt F-TURN 1600×1000 megbízható nyomatékátvitelt és stabil vágási teljesítményt biztosít nagy igénybevételű megmunkálási feladatokhoz. Az orsórendszer A2-15 orsócsatlakozással, 130 mm-es orsófurat-átmérővel és akár 800 RPM orsófordulatszámmal rendelkezik.
Hidraulikus revolverfej a hatékony megmunkálásért
A gép 4 szerszámhelyes hidraulikus revolverfejes szerszámrendszerrel rendelkezik, amelyet megbízható és hatékony megmunkálási folyamatokhoz terveztek. Az optimalizált szerszámkonfiguráció növeli a termelékenységet és támogatja a stabil ipari esztergálási műveleteket.
Ipari szintű orsómotor teljesítmény
Az F-TURN 1600×1000 egy nagy teljesítményű, 22 kW-os orsómotort integrál olajhűtő rendszerrel kombinálva, hogy folyamatos gyártás során is stabil megmunkálási körülményeket biztosítson. Az optimalizált hűtőrendszer javítja az orsó megbízhatóságát és a hosszú távú ipari teljesítményt.
Folyamatos ipari működésre optimalizálva
Ipari gyártási környezetekhez tervezve az F-TURN 1600×1000 stabil gépteljesítményt, ergonomikus kezelői hozzáférést és tartós ipari alkatrészeket kínál. Nagy teherbírású konstrukciója és optimalizált gépelrendezése leegyszerűsíti a karbantartást, valamint támogatja a megbízható mindennapi gyártási folyamatokat.
Műszaki adatok
Munkaterület |
|
|---|---|
Max. lengőátmérő az ágy felett |
425 mm |
Max. lengőátmérő a kihagyás felett |
660 mm |
Max. lengőátmérő a keresztszán felett |
190 mm |
Max. esztergálási hossz |
1000 mm |
Csúcsok közötti távolság |
1000 mm |
Ajánlott tokmány átmérő |
6" |
Tengelyek |
|
Vezeték típusa |
Box típusú vezetékek |
X löket / elmozdulás |
260 mm |
Z löket / elmozdulás |
1180 mm |
X / Z gyorsjárati sebesség |
15 m/min |
Orsó |
|
Max. fordulatszám |
5000 RPM |
Orsócsatlakozás |
A2-5 |
Orsó furatátmérő |
46 mm |
Hajtás típusa |
Szíjhajtás |
Fokozatok száma |
1 |
Orsómotor |
|
Orsómotor nyomatéka |
7 Nm |
Orsómotor teljesítmény (opcionális) |
11 kW |
Hűtés |
Levegő |
Szegnyereg |
|
Hüvely átmérő / löket |
65 / 150 mm |
Hüvely / szegnyereg működtetés |
Manuális / Manuális |
Belső kúpméret |
MT4 |
Szerszámozás |
|
Szerszámcsere |
Gyorscserés szerszámtartó / revolverfej |
Szerszámozás |
Csavarozható / VDI30 |
Hajtott szerszámok száma (opcionális) |
1 db |
Telepítés |
|
Helyigény x magasság |
3030 × 1952 × 2022 mm |
Nettó géptömeg |
2400 kg |
Elektromos csatlakozás |
3 × 400 V AC VA |
NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)
myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz
3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
