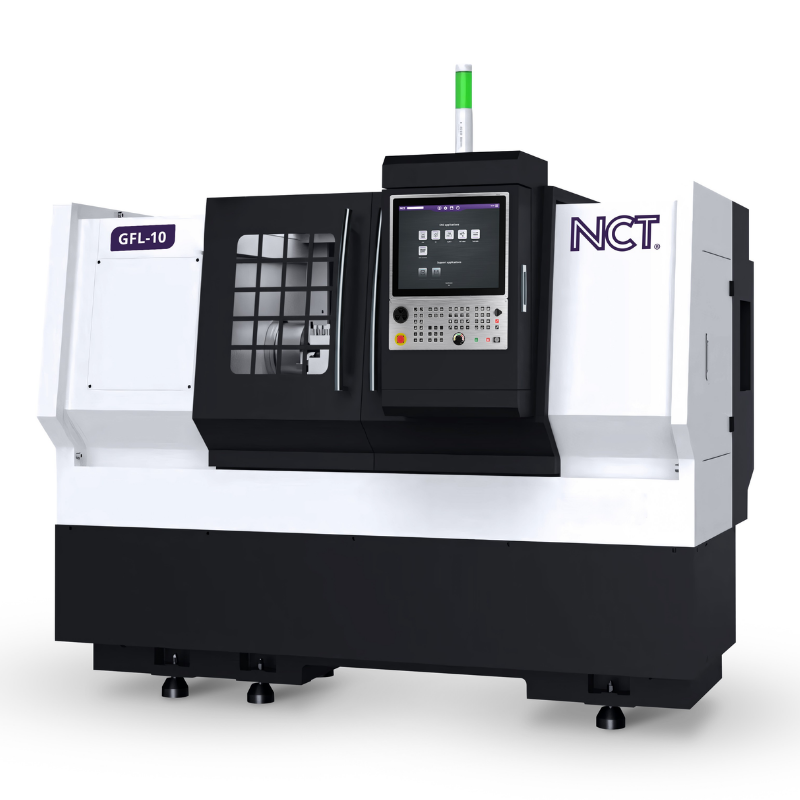

NCT GFL-10 Ipari CNC Eszterga
Product Comments module (productcomments) must be installed!
- Kompakt CNC eszterga precíz ipari megmunkáláshoz
- Merev gépszerkezet a stabilitás és rezgéscsillapítás érdekében
- Nagy sebességű orsórendszer a magasabb termelékenységhez
- Optimalizált kialakítás folyamatos gyártási környezethez
- Intelligens CNC vezérlés a nagyobb hatékonyságért és pontosságért
Kompakt CNC esztergálás ipari gyártáshoz
Nagy teljesítményű CNC esztergagép
Az NCT GFL-10 egy kompakt CNC esztergagép, amelyet precíziós megmunkálásra, ipari megbízhatóságra és hatékony gyártási munkafolyamatokra terveztek. Merev gépszerkezete és fejlett CNC technológiája stabil megmunkálási teljesítményt biztosít az igényes ipari alkalmazásokhoz.
Merev gépszerkezet a stabil megmunkálásért
A GFL-10 merev gépvázzal és precíziós mechanikai alkatrészekkel készült, amelyek stabil és pontos esztergálási műveletekre lettek tervezve. Tartós kialakítása minimalizálja a rezgéseket, javítja a megmunkálási stabilitást, és támogatja a megbízható, hosszú távú ipari teljesítményt.
Nagy sebességű orsórendszer precíziós esztergáláshoz
A nagy sebességű orsórendszerrel felszerelt GFL-10 stabil forgácsolási teljesítményt és precíz megmunkálási eredményeket biztosít az esztergálási alkalmazások széles körében. Az optimalizált orsókialakítás támogatja a folyamatos ipari termelést és a megbízható működést.
Hatékony szerszámkonfiguráció a gyors megmunkáláshoz
A gép optimalizált szerszámkonfigurációval rendelkezik, amelyet hatékony esztergálási ciklusokra és csökkentett állásidőre terveztek. Kompakt kialakítása javítja a megmunkálási termelékenységet, és támogatja a gyors, megbízható ipari gyártási munkafolyamatokat.
Fejlett CNC vezérlőrendszer
A GFL-10 az fejlett NCT Smart Touch CNC vezérlővel van felszerelve, amely intuitív érintőképernyős kezelést, párbeszédes programozást és CAM szoftver kompatibilitást kínál. Az intelligens CNC rendszer javítja a munkafolyamatok hatékonyságát, a megmunkálási pontosságot és a folyamatvezérlést.
Folyamatos ipari működésre optimalizálva
Ipari gyártási környezetekhez tervezve a GFL-10 ergonomikus kezelői hozzáférést, kompakt helyigényt és optimalizált gépkialakítást kínál a biztonságos és hatékony működés érdekében. Praktikus kialakítása leegyszerűsíti a karbantartást és a mindennapi gyártási feladatokat.
Ipari szintű megbízhatóság és védelem
A gép központi kenőrendszerrel, ipari minőségű gépalkatrészekkel és optimalizált védelmi rendszerekkel rendelkezik a megbízható hosszú távú működés biztosítása érdekében. A fejlett karbantartási és biztonsági funkciók stabil megmunkálási teljesítményt és csökkentett szervizigényt biztosítanak.
.png)
Műszaki adatok
Munkaterület |
|
|---|---|
Max. átmérő az ágy felett |
560 mm |
Max. átmérő a keresztszán felett |
300 mm |
Max. esztergálási hossz |
750 mm |
Csúcstávolság |
750 mm |
Ajánlott tokmányátmérő |
6" |
Tengelyek |
|
Vezeték típusa |
Box típusú vezetékek |
X löket/elmozdulás |
300 mm |
Z löket/elmozdulás |
750 mm |
X / Z gyorsjárati sebesség |
10 m/min |
Orsó |
|
Max. RPM |
3000 RPM |
Orsóorr |
A2-8 |
Orsófurat átmérő |
74 mm |
Meghajtás |
Szíj |
Sebességtartományok száma |
1 |
Orsómotor |
|
Orsómotor teljesítmény |
7 kW |
Hűtés |
Levegő |
Szegnyereg |
|
Hüvely átmérő / löket |
75 / 190 mm |
Hüvely / szegnyereg működtetés |
Kézi / Kézi |
Belső kúpméret |
MT5 |
Szerszámozás |
|
Szerszámcsere |
Gyorscserélő szerszámtartó, Multifix B / Revolverfej |
Telepítés |
|
Helyigény x magasság |
2410 x 1570 x 1710 mm |
Nettó géptömeg |
2500 kg |
Elektromos csatlakozás |
3 × 400 V AC VA |
NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)
myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz
3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
