NCT MXS-650 – 5 Tengelyes CNC Megmunkálóközpont
- 5 tengelyes CNC megmunkálóközpont összetett és nagy pontosságú megmunkálási alkalmazásokhoz
- Az integrált forgóasztal lehetővé teszi az egyidejű többtengelyes megmunkálást
- Direct-drive orsórendszer BIG PLUS SK40 szerszámrendszerrel a stabil vágási teljesítményért
- Nagy merevségű gépszerkezet kiváló stabilitást és pozicionálási pontosságot biztosít
- Fejlett NCT Smart Touch CNC vezérlő érintőképernyős kezeléssel és CAM kompatibilitással
Share on
Precíziós CNC marás ipari alkalmazásokhoz
Nagysebességű CNC menetfúró központ

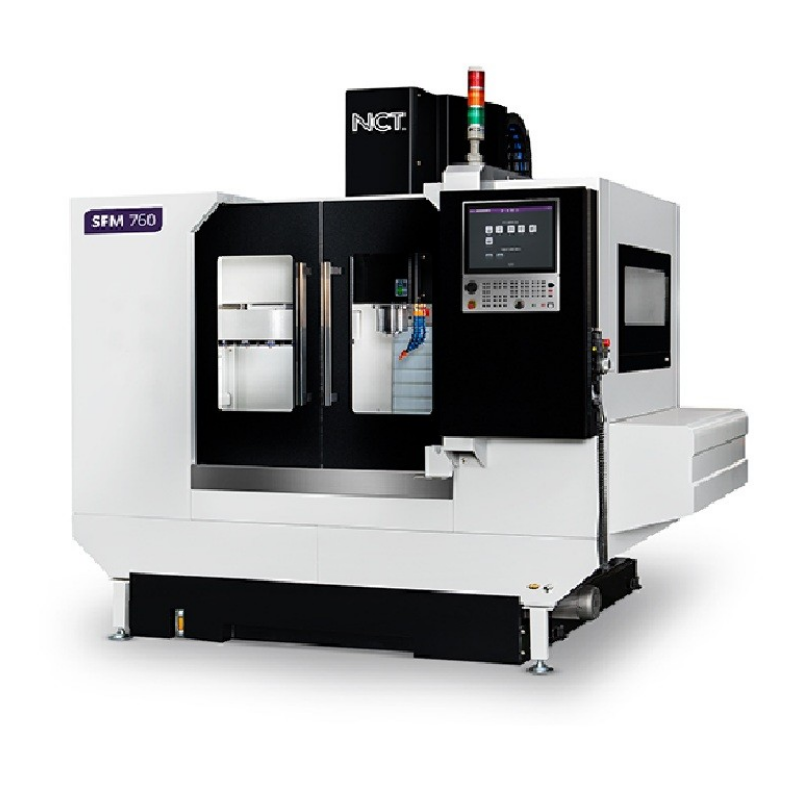

Az NCT SFM-760 egy CNC függőleges marógép, amelyet precíziós megmunkálásra, ipari megbízhatóságra és hatékony gyártási munkafolyamatokra terveztek. Merev gépszerkezete és fejlett CNC technológiája stabil megmunkálási teljesítményt biztosít ipari alkalmazásokhoz.
Merev öntöttvas szerkezet a stabil megmunkálásért
Az SFM-760 merev öntöttvas gépággyal, oszloppal és csúszóvezetékekkel készül, amely kiváló rezgéselnyelést és stabil megmunkálást biztosít folyamatos üzemelés során. A precíziós lineáris vezetékek és a nagy pontosságú golyósorsók sima tengelymozgást és megbízható pozicionálási pontosságot garantálnak.
Precíziós orsórendszer ipari teljesítményhez
A gép szíjhajtású orsórendszerrel van felszerelve, amely alapfelszereltségként 6000 RPM fordulatszámot, opcionálisan pedig 8000 RPM konfigurációt kínál. A DIN / BT40 szerszámbefogó rendszer megbízható és precíz megmunkálási teljesítményt biztosít az ipari alkalmazások széles körében.
Hatékony CNC vezérlés és intelligens működés
Az SFM-760 az NCT 304 Smart Touch CNC vezérlővel rendelkezik, érintőképernyős kezeléssel, grafikus programozási támogatással és CAM szoftver kompatibilitással. Az intelligens CNC rendszer javítja a munkafolyamatok hatékonyságát, a megmunkálási pontosságot és a folyamatvezérlést.
Megbízható hűtési és védelmi rendszerek
A gép orsó levegővédelmi rendszerrel, hűtőrendszerekkel, központi kenéssel és levegős kúptisztítással rendelkezik a stabil megmunkálási feltételek és az orsó hosszú távú megbízhatóságának biztosítása érdekében. Az élettartamra zsírzott orsócsapágyak csökkentik a karbantartási igényt és növelik az üzemi tartósságot.
Rugalmas szerszámozási és automatizálási lehetőségek
Az SFM-760 támogatja az esernyő típusú szerszámtár rendszereket és az opcionális automatizálási megoldásokat, beleértve a forgóasztalokat, robot interfészeket, automatikus ajtómozgatást és tapintórendszereket. Ezek a funkciók növelik a gyártási rugalmasságot és a gyártási hatékonyságot.
Folyamatos ipari gyártásra tervezve
A gép ergonomikus kezelői hozzáférést, kompakt telepítési méreteket és opcionális, teljesen zárt fröccsenésvédelmet kínál a biztonságos és tiszta megmunkálási környezet érdekében. Az optimalizált gépkialakítás leegyszerűsíti a telepítést, a karbantartást és a mindennapi ipari üzemeltetést.
Műszaki specifikációk
Munkaterület |
|
|---|---|
Asztalméret X |
1270 mm |
Asztalméret Y |
305 mm |
T-horony szám / méret / távolság |
3×16×102 mm |
Asztal terhelhetősége |
200 kg |
Orsóorr távolsága az asztalfelülettől / asztalközéptől |
102 - 502 mm |
Orsóközép távolsága az oszloptól |
432 mm |
Pozicionálási pontosság |
< 0,005 mm |
Ismétlési pontosság |
< 0,003 mm |
Tengelyek |
|
Tengelyek száma |
3 |
X / Y / Z vezetékek száma és típusa |
Linear 2 / 2 / 2 |
X elmozdulás |
760 mm |
Y elmozdulás |
400 mm |
Z elmozdulás |
400 mm |
Max. gyorsjárati sebesség X / Y / Z tengely |
12 / 12 / 12 m/min |
Max. előtolási sebesség |
12 m/min |
Orsó |
|
Max. fordulatszám (standard) |
6000 RPM |
Max. fordulatszám (opcionális) |
8000 RPM |
Orsókúp méret (standard) |
#40 |
Szerszámbefogás |
DIN/BT 40 |
Orsómotor |
|
Max. teljesítmény (standard) |
7.6 kW |
Max. nyomaték (standard) |
51 Nm |
Szerszámtár |
|
Szerszámhelyek száma |
|
Max. szerszámhossz |
200 mm |
Max. szerszámátmérő |
130 mm |
Max. szerszámsúly |
6 kg |
Telepítés |
|
Helyigény / magasság |
2510 × 2170 × 2400 mm |
Nettó géptömeg |
2500 kg |
Elektromos csatlakozás |
3 × 400 V AC VA |
Levegő csatlakozás |
6 kg/cm2 |
NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)
myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz
3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
