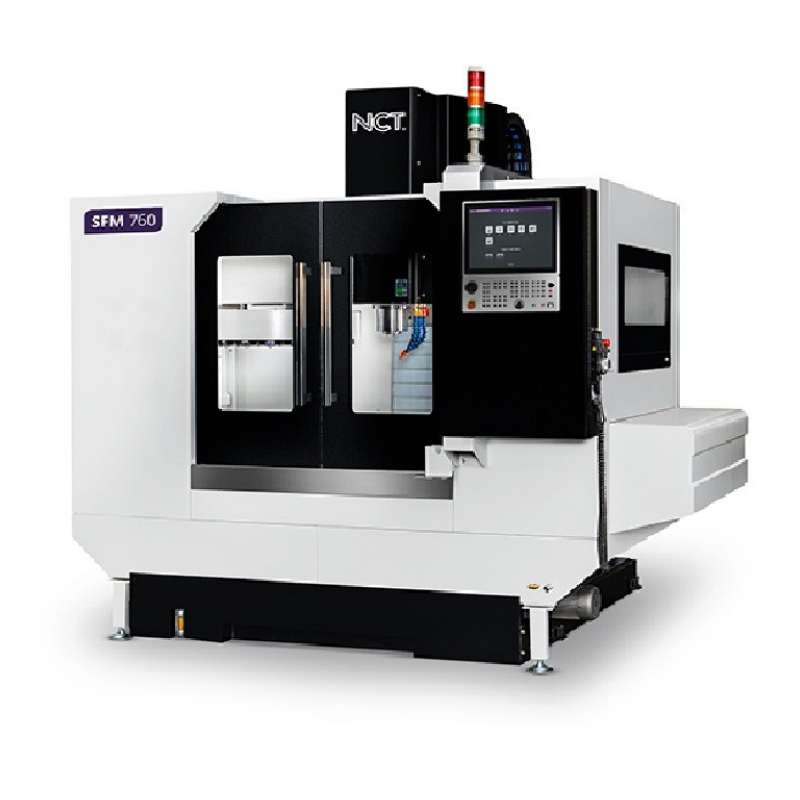

NCT SFM-760 – CNC Függőleges Marógép
Product Comments module (productcomments) must be installed!
- Nagy teljesítményű CNC függőleges marógép ipari megmunkálási alkalmazásokhoz
- Merev öntöttvas szerkezet kiváló stabilitást és rezgéselnyelést biztosít
- Precíziós lineáris vezetékek és golyósorsók garantálják a pontos pozicionálást
- DIN / BT40 orsórendszer a megbízható és hatékony megmunkálási műveletekhez
- Fejlett NCT Smart Touch CNC vezérlő érintőképernyős kezeléssel és CAM kompatibilitással
Precíziós 5 tengelyes CNC megmunkálás ipari alkalmazásokhoz
Fejlett 5 tengelyes CNC megmunkálóközpont
Az NCT MXS-650 egy nagy teljesítményű, 5 tengelyes CNC megmunkálóközpont, amelyet összetett megmunkálási műveletekhez, nagy pontosságú gyártáshoz és fejlett ipari termelési folyamatokhoz terveztek. Kompakt kialakítása és fejlett CNC technológiája kivételes megmunkálási rugalmasságot és magas termelékenységet biztosít.
Integrált 5 tengelyes megmunkálási technológia
A gép integrált forgó-billenő asztallal rendelkezik, amely egyidejű 5 tengelyes megmunkálási műveletekhez lett tervezve. Ez a fejlett kialakítás lehetővé teszi az összetett geometriák precíz megmunkálását, csökkenti az átállási időket és javítja a termelési hatékonyságot az igényes ipari alkalmazások esetén.
Intelligens NCT Smart Touch CNC vezérlő
Az MXS-650 fejlett NCT Smart Touch CNC vezérlővel rendelkezik, intuitív érintőképernyős kezeléssel, grafikus programozási funkciókkal és CAM szoftver kompatibilitással. Az intelligens CNC rendszer javítja a munkafolyamatok hatékonyságát, a folyamatvezérlést és a megmunkálási pontosságot összetett ipari alkalmazások esetén.
Hatékony szerszámkezelés és automatizálási funkciók
A gép automatikus szerszámcserélővel és nagy kapacitású szerszámtárral rendelkezik, amely gyors és megbízható szerszámcserére lett tervezve. Az automatizálásra előkészített funkciók és az optimalizált gépkialakítás javítják a gyártási rugalmasságot és a termelési hatékonyságot folyamatos üzemelés során.
Ipari szintű védelem és hosszú távú megbízhatóság
Az MXS-650 központi kenőrendszerrel, teleszkópos vezetékburkolatokkal, orsóvédelmi rendszerekkel és ipari minőségű gépalkatrészekkel rendelkezik a megbízható, hosszú távú működés érdekében. A zárt megmunkálási tér és az ergonomikus kialakítás biztonságos, tiszta és hatékony ipari munkakörnyezetet biztosít.
Műszaki specifikációk
Munkaterület |
|
|---|---|
Integrált forgóasztal |
Ø650 mm |
Max. munkadarab méret |
Ø520 × 330 mm |
T-hornyok száma × mérete × távolsága |
5 × 100 × 18 mm |
Asztal terhelhetősége |
300 kg |
Orsóorr távolsága az asztalfelülettől |
140 - 600 mm |
Tengelyek |
|
Tengelyek száma |
5 |
X tengely elmozdulás |
620 mm |
Y tengely elmozdulás |
520 mm |
Z tengely elmozdulás |
460 mm |
B tengely |
-50° / +110° |
C tengely |
360° |
Max. gyorsjárati sebesség X / Y / Z tengelyen |
36 / 36 / 36 m/min |
Max. előtolási sebesség |
15 m/min |
B / C rögzítési nyomaték |
250 / 450 Nm |
B tengely névleges / max. előtolása |
25 RPM |
B / C tengely indexelési felbontás |
0,001° |
B / C áttételi arány |
1120 / 1120 |
Pontosság |
|
X, Y, Z tengely pozicionálási pontosság |
< 0.008 mm |
X, Y, Z tengely ismétlési pontosság |
< 0.004 mm |
B / C indexelési pontosság |
20'' / 20'' /sec |
B / C tengely ismétlési pontosság |
8'' / 4'' /sec |
Orsó |
|
Max. fordulatszám (standard) |
15000 RPM |
Max. fordulatszám (opció) |
20000 RPM |
Orsókúp méret (standard) |
#40 |
Orsókúp méret (opció) |
HSK63-A |
Szerszámbefogás |
BIG PLUS SK40 |
Orsó meghajtás |
Direct |
Főorsó hűtés |
Oilcooler |
NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)
myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz
3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
