SIMSCAN 30 Gen2 – Intelligens Kézi Lézeres 3D Szkenner

Kategória Kezdőlap
Share on

SIMSCAN 30 Gen2 – Nagy pontosságú intelligens kézi 3D szkenner

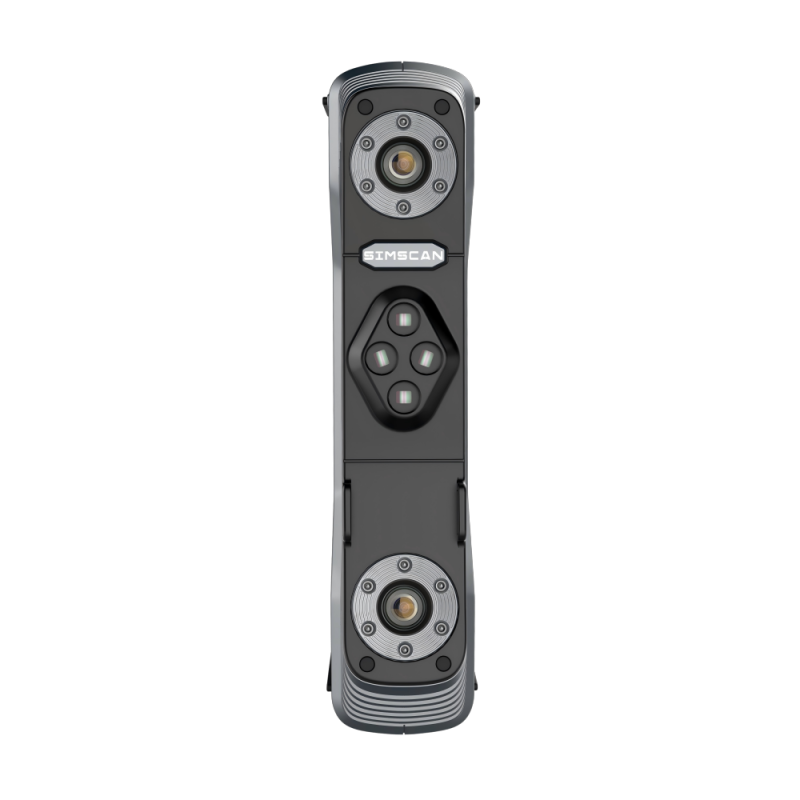

SIMSCAN 30 Gen2 kézi 3D szkenner – elölnézet, nagy pontosságú lézerszenzorokkal.
Kompakt kézi 3D szkenner precíz ipari mérésekhez, amely ötvözi a hordozhatóságot, a sebességet és a metrológiai pontosságot.

A SIMSCAN 30 Gen2 egy kompakt, hordozható ipari 3D szkenner, amely ideális kis- és közepes méretű alkatrészekhez, még szűk, nehezen hozzáférhető helyeken is.
27 lézer-kereszttel és 5,8 millió mérés/s sebességgel működik, metrológiai pontosságot és professzionális teljesítményt biztosítva.
A Red Dot és China Design Silver díjakkal elismert szkenner ergonomikus kialakításával, hatékonyságával és könnyű kezelhetőségével tűnik ki.

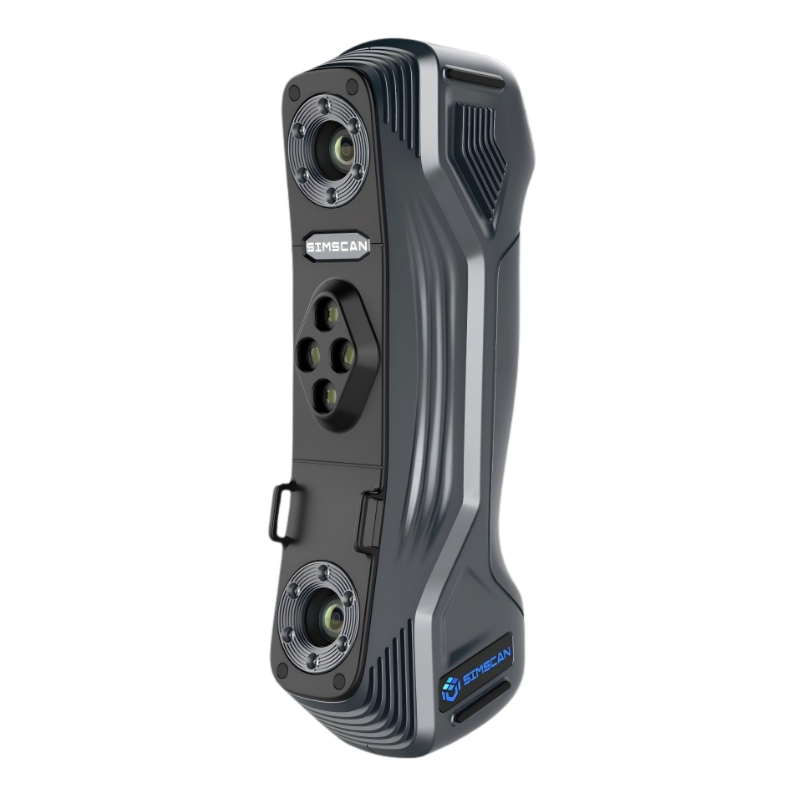

SIMSCAN 30 Gen2 – kompakt kialakítás: 203 × 80 × 44 mm, 570 g tömeg, kényelmes hordozhatóság.
A SIMSCAN 30 Gen2 nagy felbontású szkennelést és kiváló részletgazdagságot biztosít minőségellenőrzési és visszamodellezési feladatokhoz.
SIMSCAN 30 Gen2 – ipari pontosság: 0,020 mm a részletes és megbízható 3D szkenneléshez.
A fejlett kék lézeres technológia gyors adatgyűjtést tesz lehetővé több millió mérési pont rögzítésével.
: SIMSCAN 30 Gen2 – akár 5,8 millió mérés másodpercenként, ipari sebességű 3D szkenneléshez.
Az ultragyors szkennelési mód felgyorsítja az összetett alkatrészek adatgyűjtését a pontosság megőrzése mellett.

Rugalmas szkennelési módok minden alkalmazáshoz

A SIMSCAN 30 Gen2 3D lézerszkenner három sokoldalú szkennelési módot kínál, amelyek különböző ipari és szakmai igényekhez igazodnak.
Egyszerűen kezelhető szakemberek és kezdők számára egyaránt, és pontos eredményeket biztosít GD&T ellenőrzésekben, szerelési elemzésekben, karbantartásban, alkatrész-módosításokban és még sok más területen.

SIMSCAN 30 Gen2 – pontos 3D szkennelés ipari alkatrészekhez és összetett szerkezetekhez.
Ultragyors szkennelés
SIMSCAN 30 Gen2 kézi használat – pontos 3D szkennelés műszaki alkatrészekhez.
Hiperfinom szkennelés
Ipari alkatrész, amelyet SIMSCAN 30 Gen2 szkennelt – részletes fémfelület-felvétel.
Mélyfurat szkennelés
SIMSCAN 30 Gen2 – gyors 3D szkennelés autóipari alkatrészekhez, tervezéshez és minőségellenőrzéshez.
Tapasztald meg a gyors és precíz 3D szkennelést, akár 5,8 millió mérési pont/s sebességgel. A fejlett algoritmusok és a 27 kék lézersugár révén a SIMSCAN 30 Gen2 zökkenőmentes, hatékony és pontos 3D digitalizálást biztosít, nagy pontosságú digitális modellek létrehozásához.
Professzionális 3D szkennelés a SIMSCAN 30 Gen2-vel – hordozható mérési megoldás ipari felhasználásra.
A SIMSCAN 30 Gen2 nagy pontosságú 3D méréseket biztosít, akár 0,020 mm-es pontossággal és kiváló ismételhetőséggel, így ideális a precíz részleteket és megbízhatóságot igénylő alkalmazásokhoz. Metrológiai szintű teljesítménye állandó és pontos eredményeket garantál számos ipari területen – a termékfejlesztéstől kezdve a minőségellenőrzésig és mérnöki elemzésekig.

Kiemelkedő részletesség

Összetett szerkezetek, finom részletek

Nagy pontosságú 3D szkennelés SIMSCAN 30 Gen2-vel – hordozható szkenner ipari alkatrészek vizsgálatához.
A 17 párhuzamos lézervonallal felszerelt SIMSCAN 30 Gen2 gyorsan generál nagy sűrűségű pontfelhőket a nagy pontosságú 3D adatgyűjtéshez, még szűk vagy nehezen elérhető helyeken is. Pontos és részletes szkennelést biztosít az összetett szerkezetekhez, hatékony és megbízható teljesítményt nyújtva minden ipari alkalmazásban.

Fekete felületek, fényvisszaverő felületek

SIMSCAN 30 Gen2 – valós idejű 3D szkennelés, laptophoz csatlakoztatva a digitális modellek megjelenítéséhez.
A SIMSCAN 30 Gen2 kiválóan teljesít összetett geometriák, finom részletek, valamint fekete és fényvisszaverő felületek szkennelésekor, amelyek más eszközök számára kihívást jelentenek. Egy további kék lézersugár a mélyfurat-szkenneléshez van optimalizálva, így pontos méréseket tesz lehetővé szűk helyeken, például furatokban és résekben. Ideális a komplex alkatrészek részletes vizsgálatához és nagy pontosságú 3D digitalizálásához.
SIMSCAN 30 Gen2 – SCANOLOGY robotrendszerbe integrálva, automatizált 3D mérés ipari gyártáshoz.
A SIMSCAN 30 Gen2 automatizált minőségellenőrzési folyamatokat támogat pontos 3D adatgyűjtéssel.

A SIMSCAN 30 Gen2 3D szkenner zökkenőmentesen integrálható a SCANOLOGY automatizált 3D mérőrendszerekkel, lehetővé téve a folyamatos, nagy volumenű ellenőrzéseket kivételes pontossággal. Ez az intelligens automatizált megoldás kiküszöböli a kézi mérés korlátait, és jelentősen növeli a hatékonyságot és az eredmények következetességét a gyártási folyamat minden szakaszában.

SIMSCAN 30 Gen2 és SIMSCAN 42 Gen2 – Műszaki Adatok

SIMSCAN Gen2 Hordozható 3D Szkennerek

Műszaki Adatok

Nagy Teljesítményű Optikai 3D Szkennelési Megoldások Ipari Mérésekhez

Műszaki Adatok SIMSCAN 30 Gen2 SIMSCAN 42 Gen2
Szkennelési mód Ultragyors szkennelés
17 kék lézerkereszt 		Ultragyors szkennelés
27 kék lézerkereszt
Nagy részletességű szkennelés 17 párhuzamos kék lézervonal 17 párhuzamos kék lézervonal
Mély furatok szkennelése 1 extra kék lézervonal 1 extra kék lézervonal
Pontosság (1) Akár 0,020 mm Akár 0,020 mm
Szkennelési sebesség max. 4 580 000 mérés/mp 5 800 000 mérés/mp
Szkennelési terület max. 700 mm × 600 mm 700 mm × 600 mm
Lézerosztály II. osztály (szemre biztonságos) II. osztály (szemre biztonságos)
Felbontás max. 0,020 mm 0,020 mm
Térfogati pontosság (2) 0,015 mm + 0,035 mm/m MSCAN-L15 rendszerrel:
0,015 mm + 0,012 mm/m
Munkatávolság 300 mm 300 mm
Mélységélesség 550 mm 550 mm
Kimeneti formátumok .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk stb. .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk stb.
Interfész USB 3.0 USB 3.0
Méretek 203 mm × 80 mm × 44 mm 203 mm × 80 mm × 44 mm
Tömeg 570 g 570 g
Üzemi hőmérséklet-tartomány -10°C – 40°C -10°C – 40°C
Üzemi páratartalom (kondenzáció nélkül) 10–90% RH 10–90% RH
Szabadalmak CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B
(1) ISO 17025 akkreditáció: A tapintási hiba (PS) teljesítménye a VDI/VDE 2634 3. rész és a JJF 1951 szabvány alapján került értékelésre.
(2) ISO 17025 akkreditáció: A gömbtávolság-hiba (SD) teljesítménye a VDI/VDE 2634 3. rész és a JJF 1951 szabvány alapján került értékelésre.
