SIMSCAN 30 Gen2 – Intelligenter Tragbarer Laser-3D-Scanner

Kategorie Startseite
Share on

SIMSCAN 30 Gen2 – Intelligenter tragbarer 3D-Scanner mit hoher Präzision

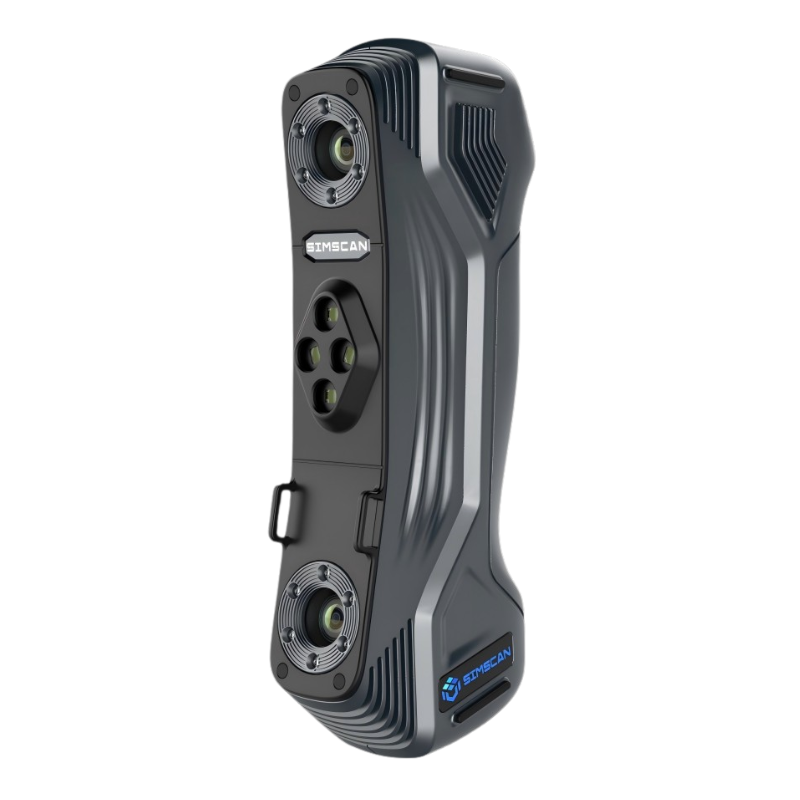

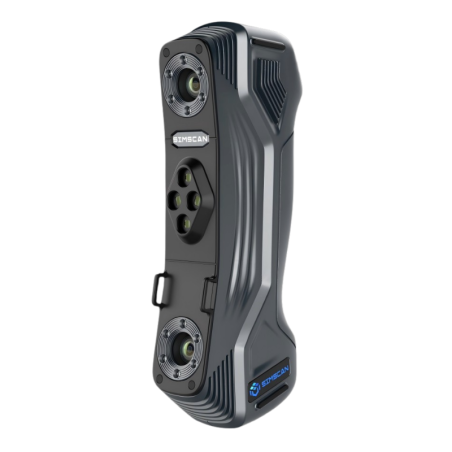

SIMSCAN 30 Gen2 tragbarer 3D-Scanner – Vorderansicht mit hochpräzisen Lasersensoren.
Kompakter Handheld-3D-Scanner für präzise industrielle Messungen mit hoher Mobilität und metrologischer Genauigkeit.

Der SIMSCAN 30 Gen2 ist ein kompakter, tragbarer industrieller 3D-Scanner, ideal für kleine bis mittelgroße Teile sowie enge oder schwer zugängliche Bereiche.
Mit 27 Laser-Kreuzen und einer Scan-Geschwindigkeit von bis zu 5,8 Millionen Messpunkten pro Sekunde bietet er metrologische Präzision und professionelle Leistung.
Ausgezeichnet mit den Red Dot und China Design Silver Awards überzeugt er durch ergonomisches Design, Effizienz und einfache Handhabung.

SIMSCAN 30 Gen2 – kompaktes Design: 203 × 80 × 44 mm, 570 g leicht, ideal für den mobilen Einsatz.
Der SIMSCAN 30 Gen2 bietet hochauflösende Scans und exzellente Detailerfassung für Qualitätskontrolle und Reverse Engineering.
SIMSCAN 30 Gen2 – industrielle Präzision von 0,020 mm für detailgenaue 3D-Scans.
Die fortschrittliche Blaulaser-Technologie ermöglicht die schnelle Erfassung von Millionen von Messpunkten.
SIMSCAN 30 Gen2 – 5,8 Millionen Messungen pro Sekunde für ultraschnelles 3D-Scannen.
Der ultraschnelle Scanmodus beschleunigt die Datenerfassung komplexer Bauteile bei gleichbleibender Präzision.

Flexible Scan-Modi für jede Anwendung

Der SIMSCAN 30 Gen2 3D-Laserscanner bietet drei vielseitige Scan-Modi, die sich an unterschiedlichste industrielle und professionelle Anforderungen anpassen.
Einfach zu bedienen für Experten und Einsteiger, liefert er präzise Ergebnisse bei GD&T-Prüfungen, Baugruppenanalysen, Wartung, Teilemodifikationen und vielen weiteren Anwendungen.

SIMSCAN 30 Gen2 – präzises 3D-Scannen komplexer industrieller Bauteile.
Ultra-Schnelles Scannen
Manuelle Anwendung des SIMSCAN 30 Gen2 – präzises 3D-Scannen technischer Komponenten.
Hyperfeines Scannen
Mit SIMSCAN 30 Gen2 gescanntes Industriebauteil – detailgetreue Erfassung metallischer Oberflächen.
Tiefloch-Scannen
SIMSCAN 30 Gen2 – schnelles 3D-Scannen von Automobilkomponenten für Design und Qualitätskontrolle.
Erleben Sie schnelles und präzises 3D-Scannen mit einer Messrate von bis zu 5,8 Millionen Punkten pro Sekunde. Dank fortschrittlicher Algorithmen und 27 blauer Laser-Kreuze ermöglicht der SIMSCAN 30 Gen2 eine effiziente, flüssige und präzise 3D-Digitalisierung, um hochgenaue digitale Zwillinge zu erstellen.
Professionelles 3D-Scannen mit SIMSCAN 30 Gen2 – tragbare Messlösung für industrielle Anwendungen.
Der SIMSCAN 30 Gen2 liefert hochpräzise 3D-Messungen mit einer Genauigkeit von bis zu 0,020 mm und hervorragender Wiederholgenauigkeit, ideal für Anwendungen, die höchste Detailtreue und Zuverlässigkeit erfordern. Mit seiner metrologischen Leistung gewährleistet er konstante und präzise Ergebnisse in verschiedensten industriellen Bereichen – von der Produktentwicklung bis zur Qualitätsprüfung und technischen Analyse.

Hervorragend für Details

Komplexe Strukturen, feine Details

SIMSCAN 30 Gen2 – Echtzeit-3D-Scanning, verbunden mit Laptop zur Visualisierung digitaler Modelle.
Ausgestattet mit 17 parallelen Laserlinien erzeugt der SIMSCAN 30 Gen2 schnell dichte Punktwolken für eine präzise 3D-Datenerfassung – selbst in engen oder schwer zugänglichen Bereichen. Er liefert genaue und detailreiche Scans komplexer Strukturen und sorgt für effiziente und zuverlässige Ergebnisse in jeder industriellen Anwendung.

Schwarze Oberflächen, reflektierende Oberflächen

Präzises 3D-Scannen mit SIMSCAN 30 Gen2 – tragbarer Scanner für die Inspektion industrieller Komponenten.
Der SIMSCAN 30 Gen2 überzeugt bei der Erfassung komplexer Geometrien, feiner Details sowie schwarzer und reflektierender Oberflächen, die für herkömmliche Scanner schwierig sind. Eine zusätzliche blaue Laserlinie ist speziell für das Tiefloch-Scannen vorgesehen und ermöglicht präzise Messungen in engen Bereichen wie Bohrungen und Schlitzen. Ideal für die gründliche Inspektion und präzise 3D-Digitalisierung komplexer Bauteile in industriellen Anwendungen.
SIMSCAN 30 Gen2 – integriert in ein SCANOLOGY-Robotersystem für automatisierte 3D-Messungen in der Industrie.
Der SIMSCAN 30 Gen2 unterstützt automatisierte Qualitätskontrollprozesse durch präzise 3D-Datenerfassung.

Der SIMSCAN 30 Gen2 3D-Scanner lässt sich nahtlos in SCANOLOGY automatisierte 3D-Messsysteme integrieren und ermöglicht kontinuierliche Hochvolumen-Inspektionen mit außergewöhnlicher Präzision. Diese intelligente Automatisierung beseitigt die Einschränkungen manueller Messmethoden und steigert Effizienz und Genauigkeit in allen Phasen des Fertigungsprozesses erheblich.

SIMSCAN 30 Gen2 und SIMSCAN 42 Gen2 – Technische Daten

SIMSCAN Gen2 Tragbare 3D-Scanner

Technische Daten

Leistungsstarke Optische 3D-Scanlösungen für Industrielle Messtechnik

Technische Daten SIMSCAN 30 Gen2 SIMSCAN 42 Gen2
Scanmodus Ultraschnelles Scannen
17 blaue Laserkreuze 		Ultraschnelles Scannen
27 blaue Laserkreuze
Hochauflösendes Scannen 17 parallele blaue Laserlinien 17 parallele blaue Laserlinien
Tiefloch-Scannen 1 zusätzliche blaue Laserlinie 1 zusätzliche blaue Laserlinie
Genauigkeit (1) Bis zu 0,020 mm Bis zu 0,020 mm
Scangeschwindigkeit bis zu 4.580.000 Messungen/s 5.800.000 Messungen/s
Scanbereich bis zu 700 mm × 600 mm 700 mm × 600 mm
Laserklasse Klasse II (augensicher) Klasse II (augensicher)
Auflösung bis zu 0,020 mm 0,020 mm
Volumetrische Genauigkeit (2) 0,015 mm + 0,035 mm/m In Kombination mit MSCAN-L15:
0,015 mm + 0,012 mm/m
Arbeitsabstand 300 mm 300 mm
Schärfentiefe 550 mm 550 mm
Ausgabeformate .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk usw. .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk usw.
Schnittstelle USB 3.0 USB 3.0
Abmessungen 203 mm × 80 mm × 44 mm 203 mm × 80 mm × 44 mm
Gewicht 570 g 570 g
Betriebstemperaturbereich -10°C – 40°C -10°C – 40°C
Betriebsfeuchtigkeit (nicht kondensierend) 10–90% RH 10–90% RH
Patente CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B
(1) ISO 17025 akkreditiert: Basierend auf VDI/VDE 2634 Teil 3 und JJF 1951 wird die Antastfehlerleistung (PS) bewertet.
(2) ISO 17025 akkreditiert: Basierend auf VDI/VDE 2634 Teil 3 und JJF 1951 wird die Kugelabstandsfehlerleistung (SD) bewertet.
