TrackScan-Sharp E Nagy Pontosságú 3D Szkennelési és Mérési Megoldás
Product Comments module (productcomments) must be installed!
Nagy sebességű optikai mérés nagyméretű ellenőrzésekhez
A TrackScan-Sharp E nagyméretű alkatrészek gyors és pontos 3D mérésére készült ipari környezetben. Az intelligens optikai követést és a nagy mérési térfogatot ötvözve stabil, megbízható eredményeket biztosít a hatékony ellenőrzési folyamatokhoz.
- Mérjen nagyméretű alkatrészeket nagy sebességű optikai követéssel.
- Ellenőrizzen nagy felületeket metrológiai pontossággal.
- Csökkentse az ellenőrzési időt a mérési minőség megőrzése mellett.
- Dolgozzon hatékonyan ipari környezetben és gyártósorokon.
- Támogassa a repülőgépipari, autóipari, energetikai, nehézipari és minőségellenőrzési alkalmazásokat.
Optikai 3D mérőrendszer

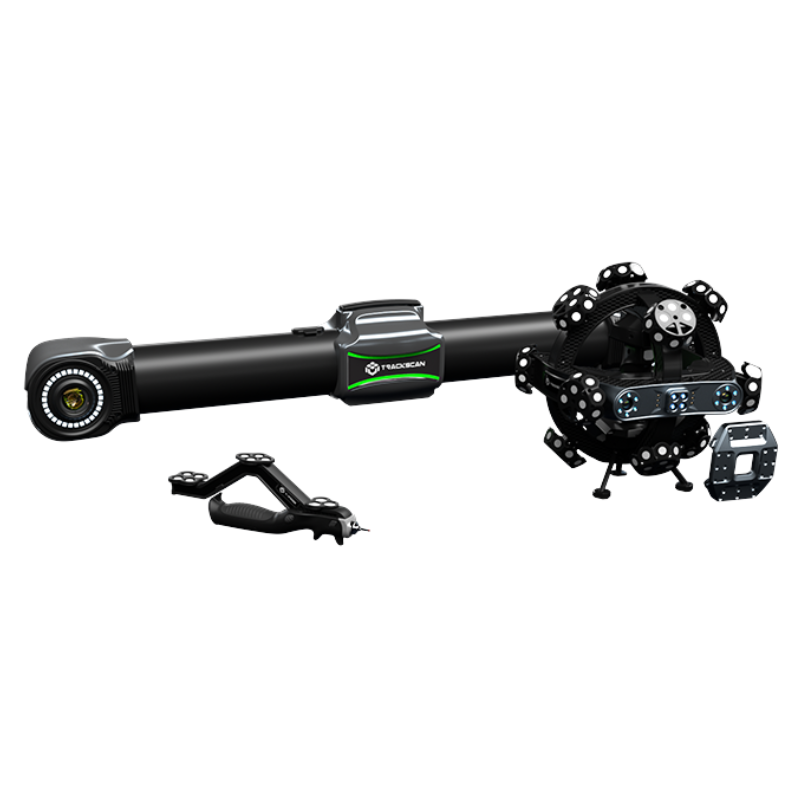

A TrackScan-Sharp, amely egy hordozható 3D szkennerből (i-Scanner) és egy optikai i-Trackerből áll, a Scantech optikai 3D mérőrendszerének legújabb generációja nagyméretű alkatrészek mérésére. Új szintre emeli az optikai mérést akár 6 méteres követési távolsággal, 49 m³-es mérési térfogattal és akár 0,049 mm-es térfogati pontossággal (10,4 m³-en belül).
Az i-Tracker beépített Edge Computing processzorával, 25 megapixeles ipari kameráival és csúcstechnológiás megoldásaival a TrackScan-Sharp ideális nagyméretű alkatrészek vagy több alkatrész egyidejű mérésére, anélkül hogy a trackert gyakran mozgatni kellene.
Támogatja a vezetékes és vezeték nélküli adatátvitelt, hogy megfeleljen a különböző ipari alkalmazások igényeinek, így a szkennelés még egyszerűbbé válik. Kiegészítő fényforrás modullal is használható furatok és hornyok ellenőrzésére.
A TrackScan-Sharp optimális megoldás a hatékony és stabil mérésekhez, támogatva a termékfejlesztést, a minőségellenőrzést és egyéb ipari folyamatokat.
Ultra-nagy felbontás a részletgazdag megjelenítéshez
A TrackScan-Sharp követéses 3D szkennelő rendszer vadonatúj ipari kamerával van felszerelve.
A kamera 25 megapixeles felbontással rendelkezik, ami ötszöröse az előző generációénak. A dinamikus adaptív LED algoritmusnak, a nagy mélységélességnek és az erős interferencia-ellenálló képességnek köszönhetően a rendszer akár 6 méteres tartományban is automatikusan tiszta képeket képes rögzíteni.
Nagy térfogatú mérés
Széles mérési térfogatának és fejlett élmérési algoritmusának köszönhetően a TrackScan-Sharp lehetővé teszi a nagyméretű alkatrészek egyetlen lépésben történő szkennelését.
Nagy alkatrészek mérésekor nincs szükség a tracker gyakori áthelyezésére, ami hatékony, zökkenőmentes és nagy pontosságú mérést biztosít.
Edge Computing és lenyűgöző teljesítmény
Az újonnan tervezett i-Tracker beépített processzorral rendelkezik a hatékony képfeldolgozás és adatfeldolgozás érdekében, amely valós időben képes koordinátákat szolgáltatni.
Ez az innovatív Edge Computing megoldás tehermentesíti a számítógép számítási kapacitását, így az hatékonyabban tudja feldolgozni a beolvasott adatokat.
Optimalizálja az adatkezelést, növeli annak megbízhatóságát és stabilitását, és kiemelkedő teljesítményével lenyűgözi a felhasználókat.
Figyelemre méltó pontosság
Erőteljes hardverrel és szoftverrel a TrackScan-Sharp S metrológiai szintű és nagy pontosságú mérési eredményeket biztosít.
Ez az optikai 3D nyomkövető rendszer biztosítja, hogy a mérési eredmények megfeleljenek a magas metrológiai követelményeknek.
Nagy nyomkövetési mennyiségének köszönhetően, amely körülbelül 200%-kal nőtt, a felhasználók hatalmas alkatrészeket mérhetnek a pontosság feláldozása nélkül.
Mérési térfogat | Térfogati pontosság |
10.4 m³ | 0.049 mm |
28.6 m³ | 0.067 mm |
49.0 m³ | 0.089 mm |
Gyors 3D szkennelés és új adatátvitel
Az optikai nyomkövető technológiának köszönhetően a TrackScan-Sharp S pontosan meg tudja mérni az alkatrészeket anélkül, hogy referenciacélokat kellene ragasztania. Nagy nyomkövetési mennyisége lehetővé teszi a felhasználók számára, hogy egyszerre több alkatrészt is mérhessenek, ezáltal jelentősen javítva a műveletek hatékonyságát.
A 3D szkennelő rendszer vezetékekkel és vezeték nélkül is képes adatátvitelre. Vezetékes módban a rendszer az ipari mérési szabványoknak megfelelően nagy távolságra is képes adatokat küldeni.
Opcionális vezeték nélküli mód támogatási alkalmazások, különböző munkakörülmények között, ami kényelmes a plug-and-play műveletei miatt. Gyorsan beállítható és rugalmasan üzemeltethető a különféle környezeti feltételekhez, így biztosítva a hatékony méréseket.
Innovatív tervezés
Az űrhajózási célú, gömb alakú szénszálból készült i-Scanner nagy igénybevételre alkalmas. Ergonomikus fogantyúja biztosítja a 3D szkenner hosszú ideig tartó használatát anélkül, hogy nagy fáradtságot okozna, ami ingyenes mérést biztosít.
Az i-Tracker intuitív fénysávval rendelkezik, amely valós időben mutatja a működési állapotot. Üreges rács kialakítása segít a kameráknak stabil hőmérsékleten maradni a szkennelési folyamat során.
TrackScan Sharp-E 3D lézerszkenner
Műszaki adatok
Nagy sebességű ipari 3D szkennelő rendszer
| Típus | TrackScan Sharp-E |
| Szkennelési mód |
Ultragyors szkennelés – 81 kék lézervonal (Triple Cross technológia) Hyperfine szkennelés – 17 párhuzamos kék lézervonal Mélyfurat szkennelés – 1 extra kék lézervonal |
| Pontosság (1) | akár 0,025 mm |
| Mérési sebesség | 6 000 000 mérés/mp |
| Szkennelési terület | 800 mm × 700 mm |
| Lézerosztály | II. osztály (szembiztonságos) |
| Felbontás | 0,02 mm |
| Térfogati pontosság (2) |
10,4 m³ (3,5 m) – 0,049 mm 35 m³ (5,2 m) – 0,070 mm 90 m³ (7,2 m) – 0,130 mm |
| Térfogati pontosság (MSCAN fotogrammetriai rendszerrel) | 0,044 mm + 0,012 mm/m |
| Munkatávolság | 300 mm |
| Mélységélesség | 400 mm, 800 mm (nagy mélységélesség) |
| Kimeneti formátum | .stl, .pj3, .igs, .asc stb., testreszabható |
| Üzemi hőmérséklet | -10–40 °C |
| Üzemi páratartalom (kondenzáció nélkül) | 10–90% relatív páratartalom |
| Interfész | USB 3.0, hálózati interfész |
| Tanúsítványok | CE, RoHS, WEEE, FCC |
| Furatpozíció pontossága | 0,05 mm |
