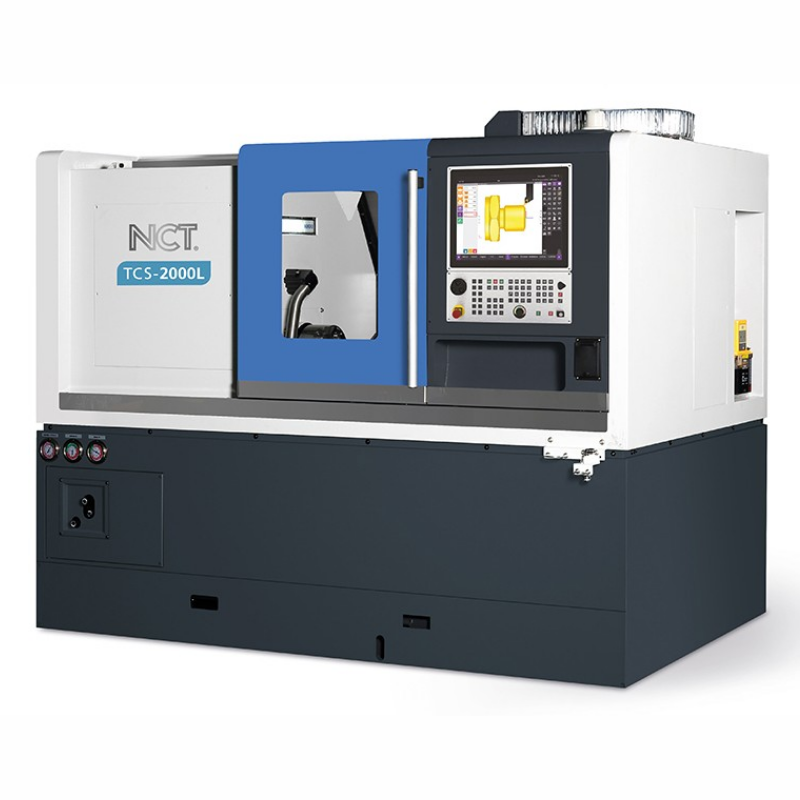

Strung CNC NCT TCS-2000L
0,00 lei
Cu TVA
- Strung CNC heavy-duty pentru aplicații industriale
- Performanță de mare viteză de până la 4500 rpm
- Capacitate bară de 51 mm pentru materiale industriale
- Sistem servo cu turelă pentru prelucrare eficientă
- Construcție cu ghidaje liniare pentru stabilitate ridicată
Share on
Strunjire CNC de Precizie pentru Producție Industrială
Strung CNC Heavy-Duty cu Batiu Lung
NCT TCS-2000L este un strung CNC heavy-duty proiectat pentru operațiuni precise de strunjire care necesită performanță stabilă de prelucrare și productivitate industrială fiabilă.
Capacitate Mare de Strunjire
Mașina dispune de un diametru maxim de rotire peste batiu de 520 mm și o lungime maximă de strunjire de 600 mm, fiind proiectată pentru componente industriale mari și aplicații de prelucrare solicitante.
Performanță a Arborelui Principal de Mare Viteză
Sistemul de arbore principal acționat prin curea suportă turații de până la 4500 rpm, asigurând performanțe eficiente de prelucrare și capacități fiabile de strunjire de precizie.
Capacitate pentru Bară de 51 mm
Cu un diametru al alezajului arborelui principal de 62 mm și o capacitate pentru bară de până la 51 mm, modelul TCS-2000L susține prelucrarea eficientă a materialelor și componentelor industriale tip bară.
Sistem de Scule cu Turelă Servo
Sistemul integrat de scule cu turelă acționată servo îmbunătățește eficiența prelucrării și susține fluxuri de producție industrială fiabile.
Construcție a Axelor cu Ghidaje Liniare
Ghidajele liniare montate îmbunătățesc precizia de poziționare, mișcarea lină a axelor și performanța stabilă de prelucrare în timpul operațiunilor industriale de strunjire.
Performanță Stabilă de Prelucrare Industrială
Conceput pentru medii industriale de producție, modelul TCS-2000L combină o construcție rigidă a mașinii, capacități stabile de strunjire și funcționare industrială fiabilă pe termen lung.
Specificații Tehnice
Zona de Lucru |
|
|---|---|
Diametru maxim de rotire peste batiu |
520 mm |
Diametru maxim de rotire peste sanie transversală |
320 mm |
Diametru maxim de strunjire |
320 mm |
Lungime maximă de strunjire |
600 mm |
Distanța între vârfuri |
600 mm |
Diametru recomandat al mandrinei |
8" |
Axe |
|
Tip ghidaje |
Liniar |
Cursă/deplasare axă X |
170 mm |
Cursă/deplasare axă Z |
600 mm |
Viteză rapidă de deplasare X / Z |
30 / 30 m/min |
Arbore Principal |
|
Turație maximă |
4500 rpm |
Viteză maximă (standard) |
4500 rpm |
Viteză maximă (opțional) |
3000 rpm |
Nas arbore principal |
A2-6 |
Diametru alezaj arbore principal |
62 mm |
Diametru alezaj arbore principal (OPȚIONAL) |
1 mm |
Capacitate bară |
51 mm |
Acționare |
Curea |
Număr de game |
1 |
Motor Arbore Principal |
|
Putere motor arbore principal |
15 / 21 kW |
Răcire |
Aer |
Păpușă Mobilă |
|
Diametru / cursă pinolă |
70 / 100 mm |
Operare pinolă / păpușă mobilă |
Hidraulic / Manual |
Cursă / operare păpușă mobilă |
275 (500) / Manual |
Dimensiune con interior |
MT4 |
Scule |
|
Schimbare scule |
Turelă |
Scule |
Bolt-on / VDI30/40 / BMT65 |
Operare |
Servo |
Timp schimbare scule (T la T) |
0.8 sec |
Număr de scule motorizate (opțional) |
12 / 16 buc |
Instalare |
|
Spațiu necesar instalare x înălțime |
3240 (3440) x 1820 mm |
Greutate netă mașină |
3900 kg |
Conexiune electrică |
3 x 400 VAC VA |
Controlere CNC NCT de ultimă generație
Controlerele CNC NCT de ultimă generație oferă control precis și eficient pentru aplicațiile de prelucrare CNC. Proiectate pentru flexibilitate, controlerele NCT suportă programare conversațională, integrare cu software CAM și programare tradițională G-code. Funcțiile avansate ajută, de asemenea, la monitorizarea performanței mașinii și optimizarea operării, asigurând precizie ridicată, fiabilitate și productivitate constantă.
.png)
myNCT – Programare conversațională pentru mașini CNC
myNCT este un software de programare conversațională CNC ușor de utilizat, proiectat pentru a simplifica și accelera fluxurile de lucru din prelucrare. Interfața sa intuitivă face programarea accesibilă atât pentru începători, cât și pentru operatorii experimentați, permițând obținerea unor rezultate profesionale cu instruire minimă.
Caracteristici principale ale software-ului de programare CNC myNCT:
-Frezare 3+2 axe pentru prelucrare rapidă și precisă a geometrilor complexe
-Prelucrare tip buzunar pentru contururi libere, cu flexibilitate ridicată pentru forme complexe
-Cicli simpli de frezare pentru programarea rapidă a operațiunilor comune de prelucrare
-Frezare filete pentru realizarea precisă a filetelor în diverse materiale
-Cicli automatizați de găurire pentru -îmbunătățirea eficienței și productivității
-Capacități de frezare cu scule antrenate pentru operațiuni combinate de frezare și strunjire
-Cicli de strunjire pentru aplicații precise de canelare, filetare și strunjire
Grafică 3D Solid Model – Precizie și eficiență în controlerele CNC
Grafica 3D Solid Model din controlerele CNC oferă o soluție avansată pentru vizualizarea și verificarea în timp real a proceselor de prelucrare. Această tehnologie îi ajută pe operatori să:
-Detecteze erorile de programare CNC înainte de prelucrare
-Prevină potențialele coliziuni și deteriorarea mașinii
-Monitorizeze piesa de lucru și progresul prelucrării cu precizie ridicată
-Îmbunătățească productivitatea, să reducă risipa de material și să mențină o calitate constant ridicată a fabricației
Construcția mașinii și caracteristici principale
-Construcție rigidă din fontă pentru batiu, coloană și glisiere pentru stabilitate maximă
-Protecție semi-închisă sau complet închisă împotriva stropirii pentru siguranță îmbunătățită a operatorului
-Ghidaje liniare de precizie cu rulmenți cu bile sau role pe toate axele
-Sistem centralizat de lubrifiere cu ulei și capace metalice telescopice pentru ghidaje
-Arbore acționat prin curea pentru prelucrări fiabile la viteze ridicate
-Con arbore tip 40 compatibil cu sistemele de scule DIN sau BT
--Răcitor digital de ulei pentru stabilizarea termică a capului de lucru
-Protecție a arborelui cu aer comprimat și curățare automată a conului
-Șuruburi cu bile rectificate de înaltă precizie, cu piuliță dublă
-Șuruburi cu bile pretensionate și susținute la ambele capete pentru rigiditate ridicată
-Lampă de stare în trei culori
-Drum type tool magazine cu sistem ATC cu braț
-Proces rapid și fiabil de schimbare automată a sculelor
-Proiectată pentru fluxuri de producție eficiente
-Manipulare stabilă a sculelor în timpul operațiunilor de prelucrare la viteze ridicate
-Controler CNC NCT 304 Smart Touch cu interfață intuitivă touchscreen
-Sistem absolut de măsurare EnDat 2.2 pentru poziționare precisă
-Rezoluție de poziționare de 0.00005 mm cu interpolare nano
-Control CNC avansat optimizat pentru aplicații industriale de prelucrare
-Mișcare lină și precisă a axelor în condiții de lucru solicitante
-Structură mecanică optimizată pentru precizie de poziționare pe termen lung
-Protecție a rulmenților arborelui cu aer comprimat
