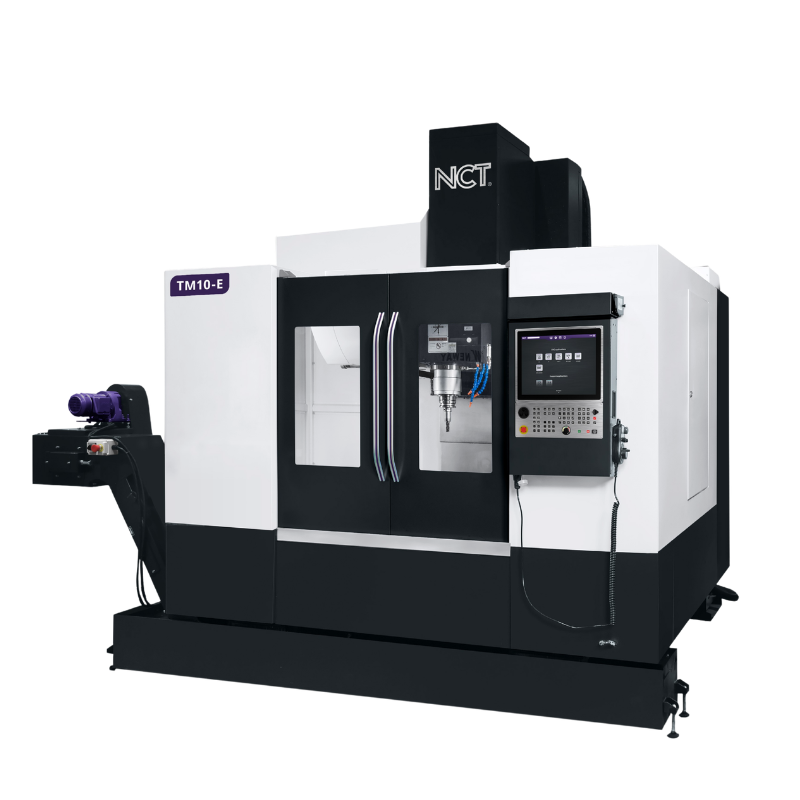

TM10-E CNC Vertical Milling Machine

Kategória Kezdőlap
  • Merev öntöttvas szerkezet a maximális stabilitás és pontosság érdekében
  • 10.000 RPM fordulatszámú nagysebességű orsó fejlett CNC vezérlőrendszerrel
  • Lineáris vezetékek és gyors tengelymozgás a hatékony megmunkálásért
  • Tágas munkaterület ergonomikus kezelői hozzáféréssel
  • Ideális ipari maráshoz, szerszámgyártáshoz és precíziós gyártáshoz

Precíziós CNC marás ipari alkalmazásokhoz

Nagy teljesítményű CNC függőleges marógép

A TM10-E CNC függőleges marógép egy nagy teljesítményű megoldás, amelyet precíziós megmunkálásra terveztek modern ipari környezetekben. Igényes alkalmazásokhoz készült, ez a CNC marógép merev szerkezetet és fejlett technológiát ötvöz a folyamatos pontosság és megbízható eredmények érdekében.

Merev szerkezet a maximális stabilitásért

Robusztus öntöttvas szerkezetének köszönhetően a TM10-E maximális stabilitást és csökkentett vibrációt biztosít még intenzív megmunkálási műveletek során is. Ez ideális CNC függőleges marógéppé teszi azoknak a gyártóknak, akik nagy pontosságot, ismételhetőséget és hosszú távú tartósságot igényelnek.

Nagy teljesítményű orsó és megmunkálási teljesítmény

A nagy teljesítményű orsórendszerrel felszerelt TM10-E könnyedén kezeli a különböző anyagokat és az összetett megmunkálási feladatokat. Legyen szó részletes alkatrészekről vagy nagy volumenű gyártásról, ez az ipari marógép kiváló vágási teljesítményt és magas termelékenységet biztosít.

Hatékonyságra és optimalizált munkafolyamatokra tervezve

A hatékonyságra tervezett gép tágas munkaterülettel, ergonomikus kialakítással és könnyű hozzáférhetőséggel rendelkezik. A modern CNC vezérlési technológiával kombinálva intuitív programozást, gyors beállítást és precíz folyamatirányítást tesz lehetővé, javítva a teljes munkafolyamatot és csökkentve az állásidőt.

Fejlett gépszerkezet és védelem

A TM10-E kiváló minőségű öntöttvas alkatrészekkel, precíziós lineáris vezetékekkel és központi kenőrendszerrel készült a hosszú távú megmunkálási stabilitás és a csökkentett karbantartási igény érdekében. A teleszkópos fém burkolatok védik az összes tengelyvezetőt, míg a félig vagy teljesen zárt fröccsenésvédelem növeli a kezelő biztonságát és tisztán tartja a munkaterületet. A nagyméretű üvegajtók kiváló láthatóságot és könnyű hozzáférést biztosítanak a megmunkálási területhez a hatékony napi működés érdekében.

Műszaki adatok

Munkaterület

Asztal mérete X

1100 mm

Asztal mérete Y

550 mm

T-horony szám / méret / távolság

5×18×100 mm

Asztal terhelhetősége

600 kg

Orsóorr távolság

120 – 680 mm

Orsóközép távolsága az oszloptól

580 mm

Pozicionálási pontosság

< 0.008 mm

Ismétlési pontosság

< 0.005 mm

Tengelyek

Tengelyek száma

3

Vezeték típusa

Lineáris vezetékek

X elmozdulás

1000 mm

Y elmozdulás

550 mm

Z elmozdulás

560 mm

Gyorsjárat (X/Y/Z)

36 / 36 / 30 m/min

Maximális előtolási sebesség

36 m/min

Orsó

Maximális fordulatszám

10000 RPM

Kúpméret

#40

Szerszámbefogó

SK40

Orsómotor

Maximális teljesítmény

22 kW

Maximális nyomaték

121 Nm

Szerszámtár

Szerszámhelyek száma

24

Maximális szerszámhossz

300 mm

Maximális szerszámátmérő

78 mm

Maximális szerszámsúly

8 kg

Szerszámcsere ideje

1.55 sec

Telepítés

Gép méretei

3980 × 2650 × 3100 mm

Gép súlya

6500 kg

Elektromos fogyasztás

40 kW

Elektromos csatlakozás

3 × 400 V AC

Levegő csatlakozás

6 kg/cm²

NCT CNC vezérlők új generációja

Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.

myNCT – Párbeszédes programozás CNC gépekhez

A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.

A myNCT CNC programozó szoftver főbb jellemzői:

-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához

-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz

-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához

-Menetmarás pontos menetkészítéshez különböző anyagok esetén

-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére

-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez

-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz

3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben

A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:

-CNC programozási hibák felismerése még a megmunkálás előtt

-Lehetséges ütközések és gépkárosodások megelőzése

-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése

-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása

Gépszerkezet és főbb jellemzők

-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében

-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért

-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen

-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal

-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz

-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis

-Digitális olajhűtő az orsófej hőstabilizálásához

-Sűrített levegős orsóvédelem és automatikus kúptisztítás

-Nagy pontosságú, köszörült dupla anyás golyósorsók

-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért

-Háromszínű állapotjelző lámpa

-Dobos típusú szerszámtár karos ATC rendszerrel

-Gyors és megbízható automatikus szerszámcsere folyamat

-Hatékony gyártási munkafolyamatokra tervezve

-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során

-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel

-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért

-0.00005 mm pozicionálási felbontás nano interpolációval

-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva

-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt

-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében

-Orsócsapágy védelem sűrített levegővel
