A NimbleTrack Gen2 egy innovatív, két üzemmódú rendszert integrál: optikai 3D szkennelést és kézi, nagy felületű szkennelést. Ez a rugalmasság lehetővé teszi a különböző mérési igények kielégítését. A beépített lézeres vetítésnek köszönhetően a tracker hordozható 3D szkennerként is használható pontfelhők rögzítésére. Ez az üzemmód kibővíti a szkennelés tartományát és sokoldalúságát, ideálissá téve nagy alkatrészek nagy pontosságú méréséhez.

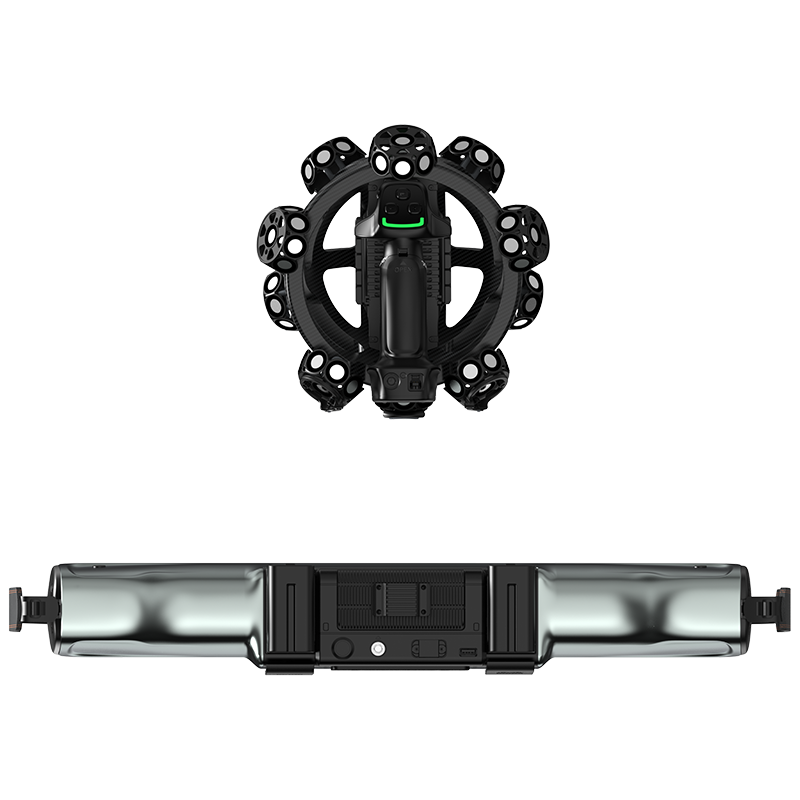

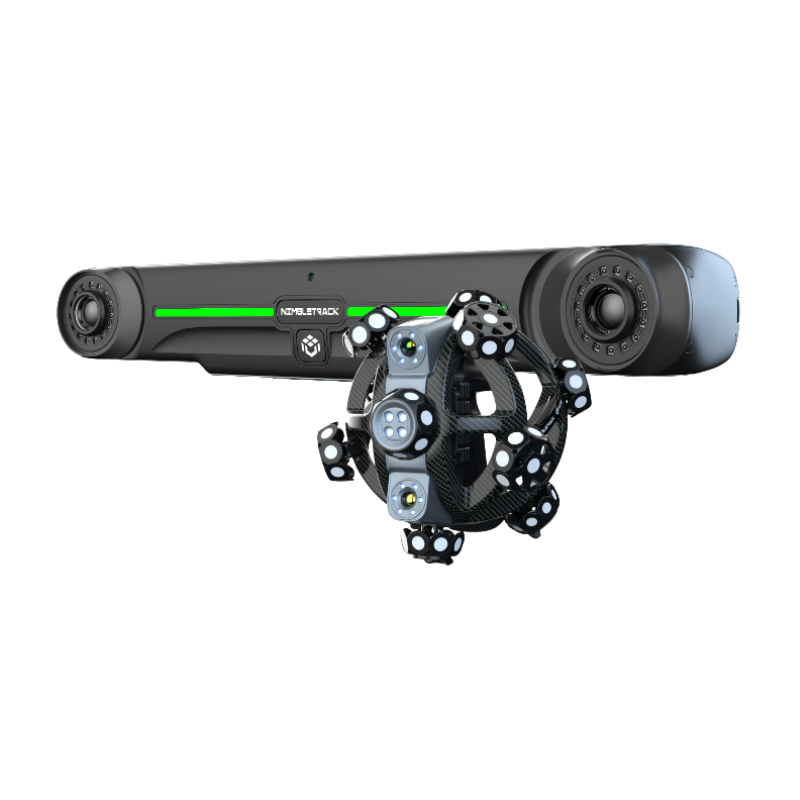

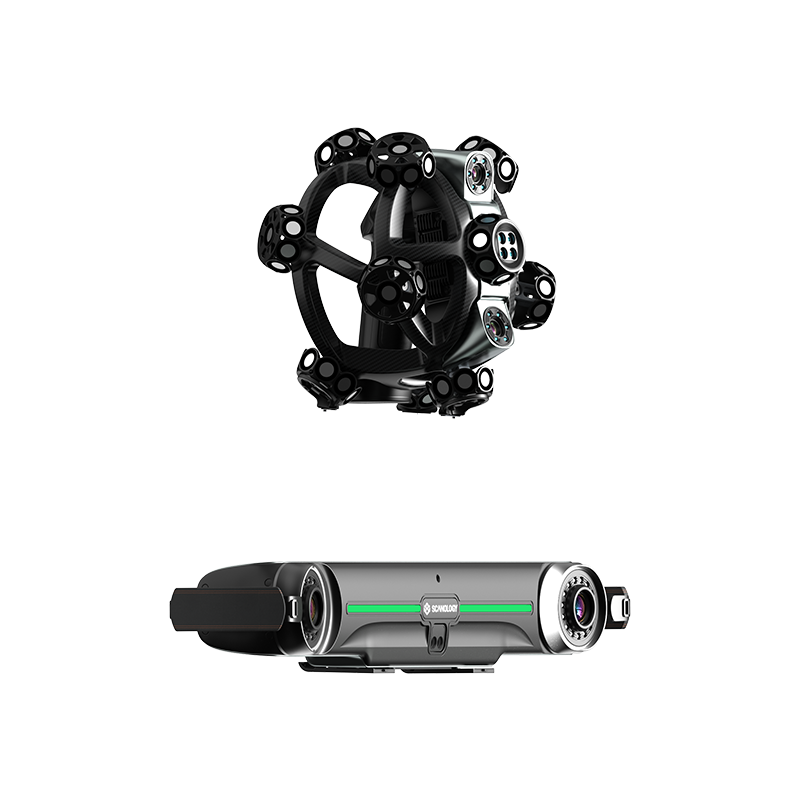

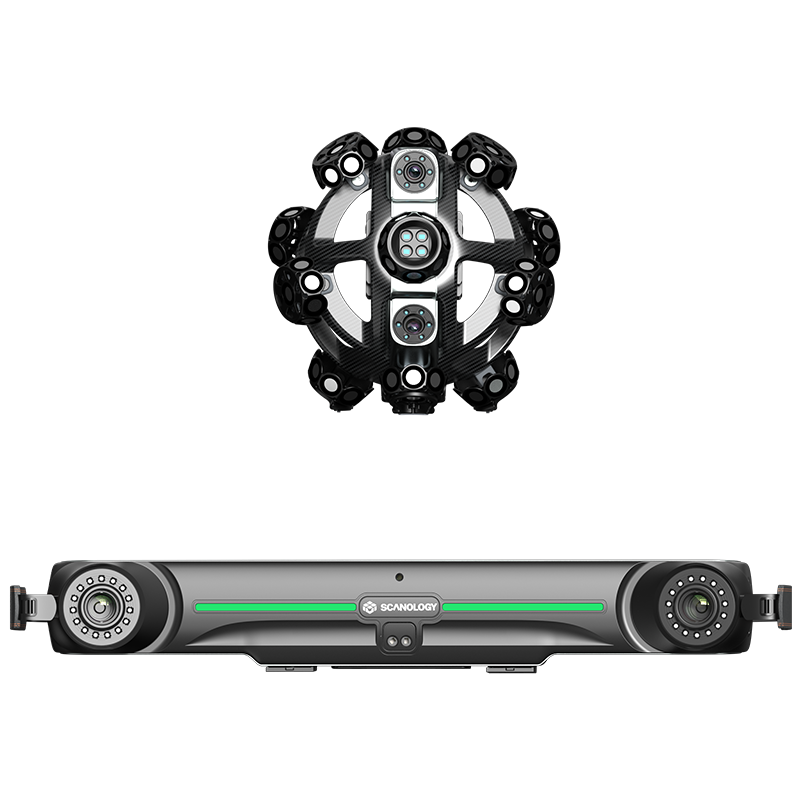

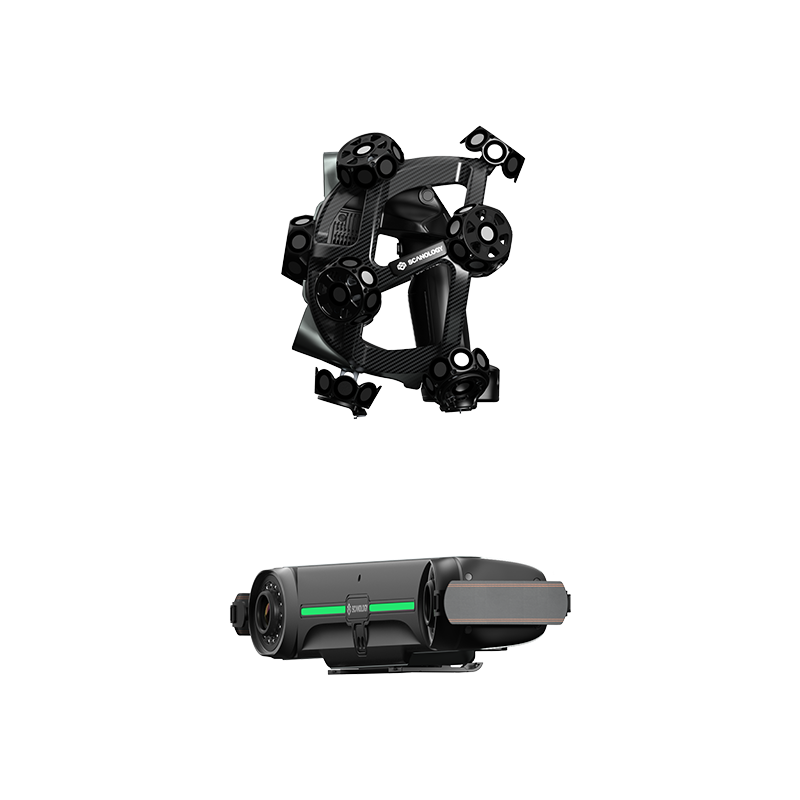

NimbleTrack-C Gen2 – nagy pontosságú vezeték nélküli 3D szkenner
Product Comments module (productcomments) must be installed!
Vezeték nélküli pontosság dinamikus ipari ellenőrzésekhez
A NimbleTrack C Gen2 a vezeték nélküli szabadságot metrológiai pontossággal ötvözi a nagy pontosságú 3D ellenőrzésekhez. Az intelligens optikai követőrendszer stabil, jelölőpontok nélküli méréseket biztosít kis alkatrészek és nagyméretű ipari szerkezetek esetén is.
- Ellenőrizzen vezeték nélkül intelligens optikai követéssel.
- Mérjen összetett geometriákat metrológiai pontossággal.
- Szkenneljen jelölőpontok nélkül a gyorsabb és hatékonyabb munkafolyamatokért.
- Alkalmazza kis precíziós alkatrészekhez és nagyméretű ipari szerkezetekhez.
- Támogassa a minőségellenőrzést, a visszamodellezést, az autóipart, a repülőgépipart és az ipari gyártást.
NimbleTrack Gen2
A NimbleTrack Gen2 a Scanology által kifejlesztett új, vezeték nélküli optikai 3D szkennelő rendszer, amely ötvözi a vezeték nélküli szabadságot, a jelölés nélküli szkennelést, a precíz méréseket és a hordozhatóságot. Magas hatékonyságot és alkalmazkodóképességet kínál minden méretű alkatrészhez – a bonyolult komponensektől egészen a nagyméretű darabokig.
A NimbleTrack Gen2 ultrasebességű, vezeték nélküli 3D szkennelést kínál 120 FPS sebességgel, akár 6,63 millió pont/másodperc feldolgozási sebességgel. Akár 0,020 mm pontosságot és nagy felbontást biztosít az összetett részletekhez.
Kompakt és könnyű, a rendszer jelölők nélkül működik, 300 mm munkatávolsággal és 400 mm mélységélességgel. Hordozható, több CAD/3D formátummal kompatibilis, így ideális minden méretű alkatrészhez és ipari alkalmazáshoz.
Ultragyors szkennelés
A 3D szkenner és a tracker egyaránt legújabb generációs edge computing technológiát használ, amely zökkenőmentes szkennelési élményt nyújt 120 FPS sebességgel. Nagysebességű üzemmódban a rendszer akár 6,63 millió mérési pont/másodperc sebességet ér el 54 kék lézervonal segítségével. Az összetett felületek és apró részletek gyorsan
A fejlett kalibrációs algoritmusoknak és a stabil CFFIM szerkezetnek köszönhetően a NimbleTrack Gen2 tracker akár 4,2 méteres követési távolságot biztosít, rugalmasságot és pontosságot nyújtva még nagyméretű objektumok esetében is.
Kis- és közepes méretű objektumokhoz ideális, a NimbleTrack Gen2 pontos szkennelést tesz lehetővé nagy vagy akár extra nagy alkatrészeknél is, leegyszerűsítve az ellenőrzési folyamatot a mérettől függetlenül.
Megbízható pontosság
Metrológiai szintű hardverrel és házon belül fejlesztett algoritmusokkal felszerelve a NimbleTrack Gen2 akár 0,025 mm rendszerpontosságot és 0,059 mm térfogati pontosságot ér el – mindezt jelölők nélkül. Ideális megoldás kis- és közepes méretű alkatrészek dinamikus szkenneléséhez.
Rugalmas kettős üzemmódok
Adaptív fotogrammetria
A NimbleTrack Gen2 adaptív fotogrammetria technológiát integrál, amely kivételes pontosságot garantál mind rövid, mind hosszú távú mérések során. Ez a technológia kiküszöböli a kumulatív hibákat és állandó térfogati pontosságot biztosít, így nagy pontosságú eredményeket nyújt mind nagyméretű objektumoknál, mind finom részleteknél.
Teljesen vezeték nélküli és mobil
Kábelek nélkül a NimbleTrack Gen2 valódi vezeték nélküli szabadságot kínál. Nagy teljesítményű akkumulátorokkal és fejlett edge computing technológiával felszerelve a 3D szkenner és a tracker egyaránt lehetővé teszi a vezeték nélküli méréseket és a nagy sebességű, stabil adatátvitelt bármikor és bárhol. Legyen szó kültéri használatról, korlátozott energiaellátású területekről, túlméretezett alkatrészekről vagy szűk helyekről, a rendszer pontos, folyamatos és hatékony 3D méréseket biztosít.
Sokoldalú alkalmazások
Műszaki Adatok – NimbleTrack-C Gen2
Szkennelési Módok
| Specifikáció | NimbleTrack-C Gen2 |
|---|---|
| Ultragyors szkennelés | Igen |
| Nagy pontosságú szkennelés | 17 párhuzamos kék lézervonal |
| Mély furatok szkennelése | 1 extra kék lézervonal |
| Nagy felületű szkennelés | 54 kék lézervonal |
| Fotogrammetria | Adaptív fotogrammetria |
Pontosság és Precizitás
| Tulajdonság | Érték |
|---|---|
| Szkenner pontossága (1) | akár 0,020 mm |
| Rendszer pontossága (1) | akár 0,025 mm |
| Követési távolság i-Trackerenként | 3500 mm |
| Térfogati pontosság 3,5 m-en | 0,060 mm |
| Térfogati pontosság 4,2 m-en | / |
| Fotogrammetriával (2) | 0,044 mm + 0,012 mm/m |
| Csak trackerrel történő szkennelés (2) | 0,072 mm + 0,012 mm/m |
| Furatpozíció pontossága | 0,050 mm |
Szkennelési Teljesítmény
| Tulajdonság | Érték |
|---|---|
| Felbontás | 0,020 mm |
| Munkatávolság | 300 mm |
| Mélységélesség | 400 mm |
| Szkennelési terület | 500 × 600 mm |
| Képkockasebesség | 120 fps |
| Mérési sebesség | 6 630 000 mérés/másodperc |
Méretek és Tömeg
i-Scanner
| Tulajdonság | Érték |
|---|---|
| Méretek | 252 × 195 × 260 mm |
| Tömeg | 1,3 kg (nettó) |
| Tömeg (akkumulátorral és vezeték nélküli modullal) | 1,4 kg |
i-Tracker
| Tulajdonság | Érték |
|---|---|
| Méretek | 570 × 87 × 94 mm |
| Tömeg | 2,2 kg (nettó) |
| Tömeg (akkumulátorral és vezeték nélküli modullal) | 2,6 kg |
Védőtáska
| Tulajdonság | Érték |
|---|---|
| Méretek | 1000 × 425 × 280 mm |
Kompatibilitás és Formátumok
| Tulajdonság | Érték |
|---|---|
| Támogatott formátumok | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk stb. |
Üzemi Körülmények
| Tulajdonság | Érték |
|---|---|
| Hőmérséklet | −10°C ~ +40°C |
| Páratartalom | 10–90% RH (nem kondenzálódó) |
Kapcsolódás
| Tulajdonság | Érték |
|---|---|
| Vezeték nélküli módok | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, vezeték nélküli multi-tracker, Edge Inspection |
| Vezeték nélküli szabvány | Wi-Fi 6 (802.11 a/b/g/n/ac) |
| Interfészek | USB3-B, Gigabites Ethernet |
További Információk
| Tulajdonság | Érték |
|---|---|
| Lézerosztály | II. osztály (szemre biztonságos) |
| Szabadalmak | CN, US, EP, KR – kibővített lista |
(1) ISO 17025 tanúsítvánnyal – JJF1951 és VDI/VDE 2634 3. rész szerint értékelve.
(2) Nagy pontosságú méretarányos mérőrúd szükséges.
