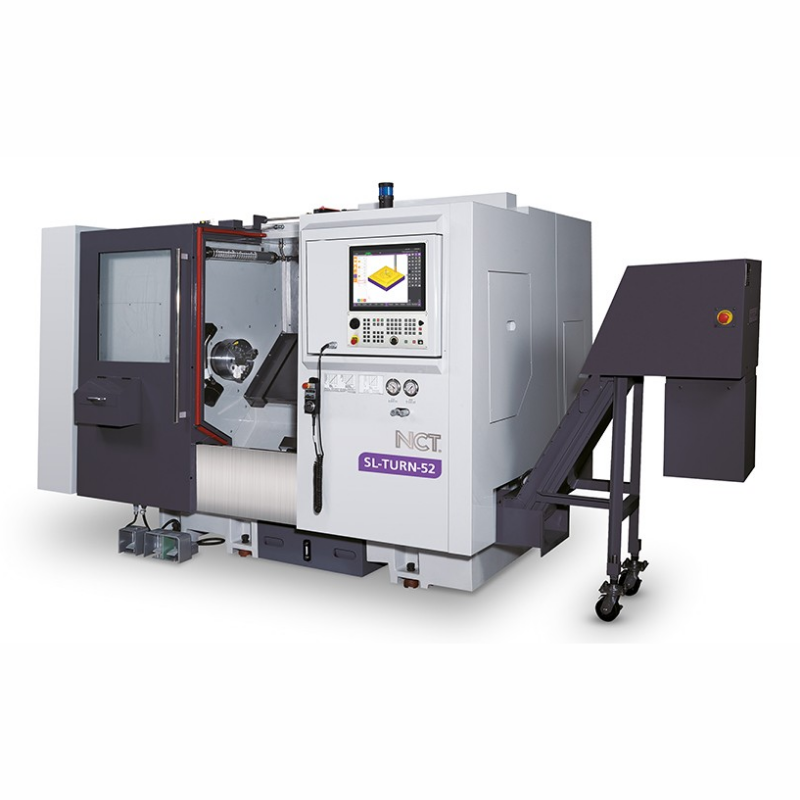

Strung CNC NCT SL-TURN-52
0,00 lei
Cu TVA
- Strung CNC heavy-duty pentru aplicații industriale
- Ghidaje tip box pentru stabilitate ridicată
- Arbore principal de mare viteză până la 4500 rpm
- Capacitate bară de 51 mm pentru materiale industriale
- Sistem hidraulic cu turelă pentru producție eficientă
Share on
Strunjire CNC de Precizie pentru Producție Industrială
Strung CNC Heavy-Duty cu Batiu Înclinat
NCT SL-TURN-52 este un strung CNC heavy-duty cu batiu înclinat, proiectat pentru operațiuni industriale de strunjire de precizie care necesită capabilități stabile de prelucrare și performanță fiabilă în producție.
Construcție a Mașinii cu Ghidaje Tip Box
Mașina integrează ghidaje rigide tip box proiectate pentru a îmbunătăți stabilitatea prelucrării, a reduce vibrațiile și a susține operațiuni fiabile de strunjire heavy-duty.
Performanță a Arborelui Principal la Turații Ridicate
Sistemul arborelui principal acționat prin curea suportă viteze de până la 4500 rpm, asigurând performanțe eficiente de prelucrare și capabilități fiabile de strunjire de precizie.
Capacitate de Prelucrare pentru Bare de 51 mm
Cu un diametru al alezajului arborelui principal proiectat pentru capacități de bară de până la 51 mm, modelul SL-TURN-52 susține prelucrarea eficientă a materialelor și componentelor industriale.
Sistem de Scule cu Turelă Hidraulică
Configurația cu turelă hidraulică pentru scule îmbunătățește eficiența prelucrării, susținând în același timp fluxuri stabile de producție industrială și operațiuni fiabile de schimbare a sculelor.
Performanță Stabilă de Prelucrare Industrială
Proiectat pentru medii industriale de producție, modelul SL-TURN-52 combină o construcție rigidă a mașinii, capacitate stabilă de strunjire și funcționare industrială fiabilă pe termen lung.
Design Compact cu Batiu Înclinat pentru Prelucrare de Precizie
Structura mașinii cu batiu înclinat îmbunătățește evacuarea șpanului, accesibilitatea în timpul prelucrării și eficiența generală a producției în aplicațiile industriale de strunjire.
Specificații Tehnice
Zona de Lucru |
|
|---|---|
Diametru maxim de rotire peste batiu |
700 mm |
Diametru maxim de rotire peste sanie transversală |
450 mm |
Lungime maximă de strunjire |
1250 mm |
Distanța între centre |
1250 mm |
Diametru recomandat al mandrinei |
8" |
Axe |
|
Tip ghidaj |
Ghidaj tip box |
Cursă/deplasare axă X |
305 mm |
Cursă/deplasare axă Z |
1250 mm |
Viteză rapidă axele X / Z |
24 / 24 m/min |
Arbore Principal |
|
Turație maximă |
4500 rpm |
Nas arbore |
A2-6 |
Diametru alezaj arbore |
66 mm |
Capacitate bară |
51 mm |
Acționare |
Curea |
Număr de game |
1 (opc.2) |
Motor Arbore Principal |
|
Putere motor arbore principal |
25 / 35 kW |
Cuplu motor arbore principal |
167 / 236 Nm |
Răcire |
Aer |
Contrapunct |
|
Diametru / cursă pinolă |
90 / 120 mm |
Operare pinolă / contrapunct |
Automat |
Cursă / operare contrapunct |
600 |
Dimensiune con interior |
MT5 |
Scule |
|
Schimbare scule |
Turelă |
Sistem de scule |
Bolt-on / VDI40 |
Operare |
Hidraulic |
Număr de scule antrenate (opțional) |
12 buc |
Viteză maximă scule |
5000 rpm |
Putere maximă motor antrenare scule |
5.5 kW |
Instalare |
|
Spațiu necesar instalare x înălțime |
4315 (+1100) x 1846 x 2016 mm |
Greutate netă mașină |
7200 kg |
Conexiune electrică |
3 x 400 VAC VA |
Controlere CNC NCT de ultimă generație
Controlerele CNC NCT de ultimă generație oferă control precis și eficient pentru aplicațiile de prelucrare CNC. Proiectate pentru flexibilitate, controlerele NCT suportă programare conversațională, integrare cu software CAM și programare tradițională G-code. Funcțiile avansate ajută, de asemenea, la monitorizarea performanței mașinii și optimizarea operării, asigurând precizie ridicată, fiabilitate și productivitate constantă.
.png)
myNCT – Programare conversațională pentru mașini CNC
myNCT este un software de programare conversațională CNC ușor de utilizat, proiectat pentru a simplifica și accelera fluxurile de lucru din prelucrare. Interfața sa intuitivă face programarea accesibilă atât pentru începători, cât și pentru operatorii experimentați, permițând obținerea unor rezultate profesionale cu instruire minimă.
Caracteristici principale ale software-ului de programare CNC myNCT:
-Frezare 3+2 axe pentru prelucrare rapidă și precisă a geometrilor complexe
-Prelucrare tip buzunar pentru contururi libere, cu flexibilitate ridicată pentru forme complexe
-Cicli simpli de frezare pentru programarea rapidă a operațiunilor comune de prelucrare
-Frezare filete pentru realizarea precisă a filetelor în diverse materiale
-Cicli automatizați de găurire pentru -îmbunătățirea eficienței și productivității
-Capacități de frezare cu scule antrenate pentru operațiuni combinate de frezare și strunjire
-Cicli de strunjire pentru aplicații precise de canelare, filetare și strunjire
Grafică 3D Solid Model – Precizie și eficiență în controlerele CNC
Grafica 3D Solid Model din controlerele CNC oferă o soluție avansată pentru vizualizarea și verificarea în timp real a proceselor de prelucrare. Această tehnologie îi ajută pe operatori să:
-Detecteze erorile de programare CNC înainte de prelucrare
-Prevină potențialele coliziuni și deteriorarea mașinii
-Monitorizeze piesa de lucru și progresul prelucrării cu precizie ridicată
-Îmbunătățească productivitatea, să reducă risipa de material și să mențină o calitate constant ridicată a fabricației
Construcția mașinii și caracteristici principale
-Construcție rigidă din fontă pentru batiu, coloană și glisiere pentru stabilitate maximă
-Protecție semi-închisă sau complet închisă împotriva stropirii pentru siguranță îmbunătățită a operatorului
-Ghidaje liniare de precizie cu rulmenți cu bile sau role pe toate axele
-Sistem centralizat de lubrifiere cu ulei și capace metalice telescopice pentru ghidaje
-Arbore acționat prin curea pentru prelucrări fiabile la viteze ridicate
-Con arbore tip 40 compatibil cu sistemele de scule DIN sau BT
--Răcitor digital de ulei pentru stabilizarea termică a capului de lucru
-Protecție a arborelui cu aer comprimat și curățare automată a conului
-Șuruburi cu bile rectificate de înaltă precizie, cu piuliță dublă
-Șuruburi cu bile pretensionate și susținute la ambele capete pentru rigiditate ridicată
-Lampă de stare în trei culori
-Drum type tool magazine cu sistem ATC cu braț
-Proces rapid și fiabil de schimbare automată a sculelor
-Proiectată pentru fluxuri de producție eficiente
-Manipulare stabilă a sculelor în timpul operațiunilor de prelucrare la viteze ridicate
-Controler CNC NCT 304 Smart Touch cu interfață intuitivă touchscreen
-Sistem absolut de măsurare EnDat 2.2 pentru poziționare precisă
-Rezoluție de poziționare de 0.00005 mm cu interpolare nano
-Control CNC avansat optimizat pentru aplicații industriale de prelucrare
-Mișcare lină și precisă a axelor în condiții de lucru solicitante
-Structură mecanică optimizată pentru precizie de poziționare pe termen lung
-Protecție a rulmenților arborelui cu aer comprimat
