SIMSCAN 42 Gen2 – Scanner 3D Laser Inteligent Portabil

Categorie Acasa
  • Configurație avansată cu 27 de cruci laser albastre pentru acoperire mai rapidă a componentelor medii și mari.
  • Optimizat pentru aplicații de inspecție complexe care necesită productivitate ridicată și rezultate repetabile.
  • Permite măsurarea precisă a detaliilor complexe, muchiilor și zonelor greu accesibile.
  • Aria mare de scanare reduce timpul de captură fără a compromite calitatea măsurătorilor.
  • Ideal pentru aplicații din industria auto, aerospațială, fabricarea matrițelor și producția industrială.
Share on

SIMSCAN 42 Gen2 – Scaner 3D portabil de înaltă precizie

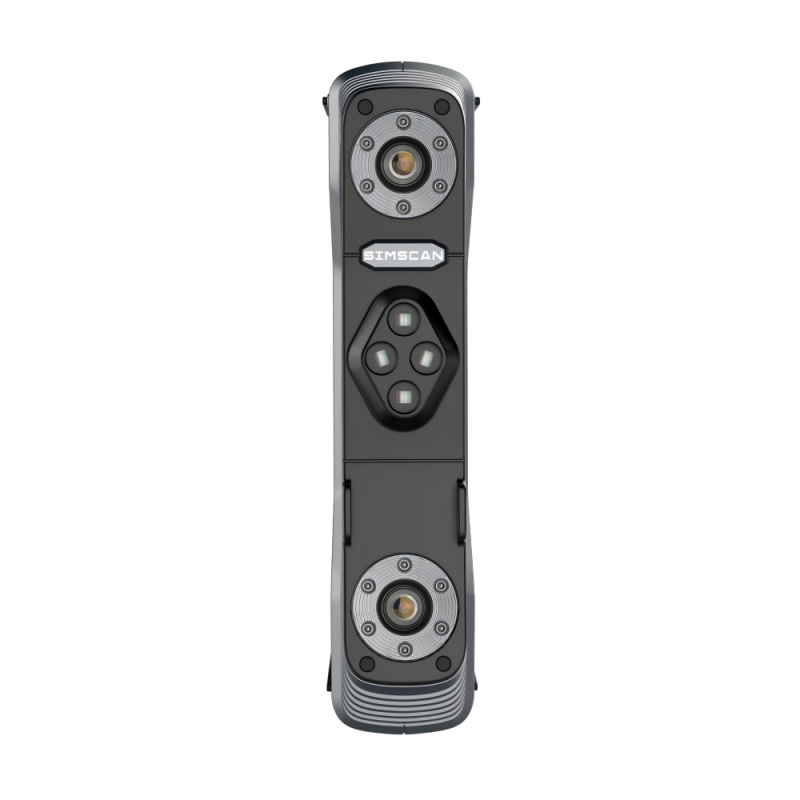

Scaner 3D portabil SIMSCAN 42 Gen2 – vedere frontală cu senzori laser de înaltă precizie.
Scannerul 3D portabil SIMSCAN 42 Gen2 combină un design compact cu precizie metrologică și tehnologie avansată cu laser albastru.

SIMSCAN 42 Gen2 este un scaner 3D industrial portabil de dimensiuni compacte, ideal pentru piese mici și medii, chiar și în spații înguste.
Cu 27 de fascicule laser și viteză de scanare până la 5,8 milioane măsurători/s, oferă precizie metrologică și performanță profesională.
Distins cu premiile Red Dot și China Design Silver, se remarcă prin design ergonomic, eficiență și ușurință în utilizare.

SIMSCAN 42 Gen2 – design compact: 203 × 80 × 44 mm, greutate 570 g, ideal pentru utilizare portabilă.
SIMSCAN 42 Gen2 oferă captură rapidă și fiabilă a datelor 3D prin multiple moduri de scanare pentru inspecție și controlul calității.
SIMSCAN 42 Gen2 – precizie industrială de 0,020 mm pentru scanări 3D detaliate și fiabile.
Performanța de scanare de mare viteză permite captarea precisă a geometriilor complexe și a detaliilor fine.
SIMSCAN 42 Gen2 – viteză de scanare 5,8 milioane măsurători pe secundă, performanță industrială.
Tehnologia cu laser albastru facilitează măsurarea eficientă a componentelor auto, pieselor industriale și elementelor de precizie.

Moduri de scanare flexibile pentru orice aplicație

SIMSCAN 42 Gen2 oferă trei moduri de scanare versatile, concepute pentru a se adapta unei game variate de cerințe industriale și profesionale.
Ușor de utilizat atât pentru specialiști, cât și pentru începători, asigură rezultate precise în inspecții GD&T, analize de asamblare, întreținere, modificări de piese și multe alte aplicații.

SIMSCAN 42 Gen2 utilizat pentru scanare 3D precisă în aplicații industriale complexe.
Scanare ultra-rapidă
Utilizare manuală a SIMSCAN 42 Gen2 – scanare 3D de precizie a componentelor tehnice.
Scanare de înaltă finețe
Piesă industrială scanată cu SIMSCAN 42 Gen2 – capturare detaliată a suprafețelor metalice.
Scanare pentru găuri adânci
SIMSCAN 42 Gen2 – scanare 3D rapidă a componentelor auto pentru design și control calitate.
Beneficiază de o scanare 3D rapidă și precisă, cu o viteză de până la 5,8 milioane de puncte pe secundă. Datorită algoritmilor avansați și celor 27 de fascicule laser albastre, SIMSCAN 42 Gen2 asigură o digitalizare 3D eficientă și precisă, oferind modele digitale de înaltă fidelitate pentru aplicații profesionale.
Scanare profesională cu SIMSCAN 42 Gen2 – soluție de măsurare 3D portabilă pentru industrie.
SIMSCAN 42 Gen2 oferă măsurători 3D de înaltă precizie, cu o acuratețe de până la 0,020 mm și o repetabilitate excelentă, fiind ideal pentru aplicații care necesită detalii fine și fiabilitate ridicată. Datorită performanței sale de nivel metrologic, asigură rezultate constante și precise într-o varietate de scenarii industriale — de la dezvoltare de produse până la inspecție a calității și analize tehnice.

Excelent pentru detalii

Structuri complexe, detalii fine

SIMSCAN 42 Gen2 – scanare 3D în timp real, conectat la laptop pentru vizualizarea modelelor digitale.
Echipat cu 17 linii laser paralele, SIMSCAN 42 Gen2 generează rapid nori de puncte de înaltă densitate pentru o capturare 3D precisă și detaliată, chiar și în spații înguste sau greu accesibile. Asigură scanări exacte și clare ale structurilor complexe, garantând eficiență și fiabilitate în orice aplicație industrială.

Suprafețe negre, suprafețe reflectorizante

Scanare 3D de precizie cu SIMSCAN 42 Gen2 – scaner portabil folosit pentru inspecția componentelor industriale.
SIMSCAN 42 Gen2 se remarcă prin capacitatea de a captura geometrii complexe, detalii fine și chiar suprafețe negre sau reflectorizante, dificile pentru scanerele obișnuite. Dispune de o linie laser albastră suplimentară dedicată scanării găurilor adânci, permițând măsurători precise în zone restrânse, precum găuri sau fante. Ideal pentru inspecții detaliate și digitalizare 3D de precizie a pieselor complexe din mediul industrial.
SIMSCAN 42 Gen2 integrat într-un sistem robotic SCANOLOGY – măsurare 3D automatizată pentru producție industrială.
Compatibilitatea cu automatizarea industrială permite măsurători continue și procese repetabile de control al calității.

Măsurare 3D automatizată
  SIMSCAN 42 Gen2 poate fi integrat cu sistemele automatizate de măsurare 3D SCANOLOGY, oferind inspecții continue și de volum mare, cu o precizie excepțională. Această soluție automatizată elimină limitările metodelor manuale și crește semnificativ eficiența și consistența în toate etapele procesului de fabricație.

SIMSCAN 42 Gen2 – Specificații Tehnice

Scanner 3D Portabil SIMSCAN 42 Gen2

Specificații Tehnice

Soluție Optică de Scanare 3D de Înaltă Performanță pentru Măsurători Industriale

Specificații Tehnice SIMSCAN 42 Gen2
Mod de scanare Scanare ultra-rapidă
27 cruci laser albastre
Scanare hiperfină 17 linii laser albastre paralele
Scanare găuri adânci 1 linie laser albastră suplimentară
Acuratețe (1) Până la 0.020 mm
Viteză de scanare până la 5.800.000 măsurători/s
Arie de scanare până la 700 mm × 600 mm
Clasă laser Clasa II (sigur pentru ochi)
Rezoluție până la 0.020 mm
Acuratețe volumetrică (2) Împreună cu MSCAN-L15:
0.015 mm + 0.012 mm/m
Distanță de lucru 300 mm
Adâncime de câmp 550 mm
Formate de ieșire .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk etc.
Mod interfață USB 3.0
Dimensiuni 203 mm × 80 mm × 44 mm
Greutate 570 g
Interval temperatură de operare -10°C – 40°C
Umiditate de operare (fără condens) 10–90% RH
Brevete CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B
(1) Acreditat ISO 17025: Pe baza standardelor VDI/VDE 2634 Partea 3 și JJF 1951 este evaluată performanța erorii de palpare (PS).
(2) Acreditat ISO 17025: Pe baza standardelor VDI/VDE 2634 Partea 3 și JJF 1951 este evaluată performanța erorii de distanță între sfere (SD).
