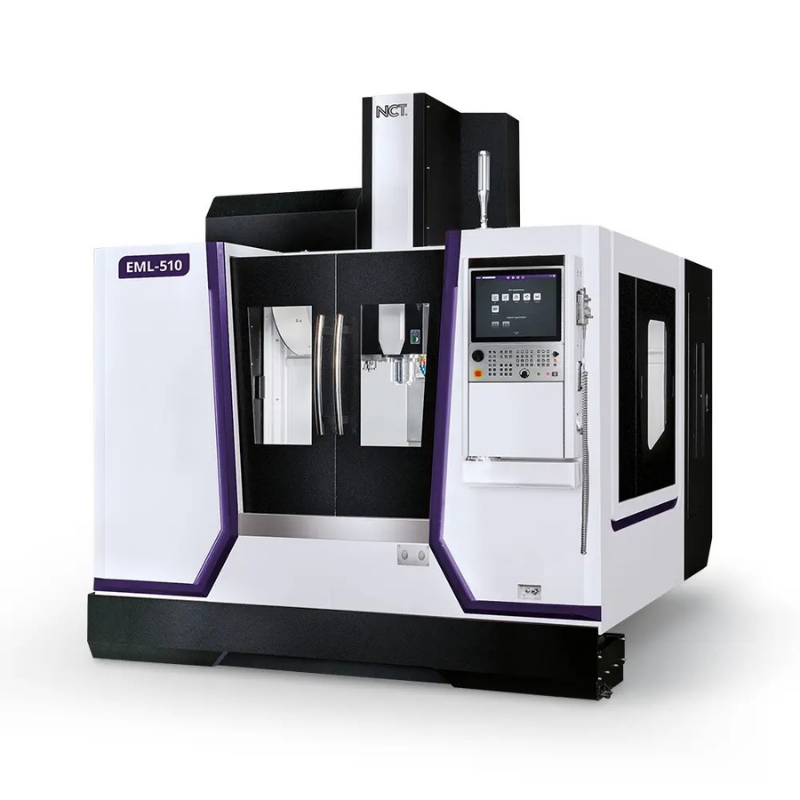

NCT EML-510E Kompakt CNC Függőleges Megmunkálóközpont
- Kompakt CNC függőleges marógép precíz ipari megmunkáláshoz
- Merev öntöttvas szerkezet a stabilitás és a rezgéscsökkentés érdekében
- 10.000 RPM orsó DIN / BT 40 szerszámkompatibilitással
- Fejlett NCT Smart Touch CNC vezérlés nagy pozicionálási pontossággal
- Ideális szerszámgyártáshoz, prototípusgyártáshoz és precíziós gyártáshoz
Share on
Precíziós CNC marás ipari alkalmazásokhoz
Kompakt nagy pontosságú CNC marógép
Az NCT EML-510E egy kompakt CNC függőleges marógép, amelyet precíziós megmunkálásra és hatékony ipari gyártásra terveztek. A merev öntöttvas szerkezetet fejlett CNC technológiával ötvözve a gép kiváló megmunkálási pontosságot, stabilitást és megbízhatóságot biztosít az igényes gyártási alkalmazásokhoz.
Merev gépszerkezet a stabil megmunkálásért
A merev öntöttvas gépággyal, oszloppal és csúszófelületekkel kialakított EML-510E kiváló rezgéselnyelést és hosszú távú megmunkálási stabilitást biztosít. A precíziós lineáris vezetékek és a nagy pontosságú dupla anyás golyósorsók sima tengelymozgást és megbízható pozicionálási teljesítményt nyújtanak intenzív megmunkálási műveletek során.
Nagy sebességű orsó és precíziós teljesítmény
A gép nagy sebességű orsórendszerrel rendelkezik, amelyet különböző anyagok pontos és hatékony megmunkálására terveztek. A digitális olajhűtővel biztosított hőstabilizálás, az orsókúp levegős tisztítása és a sűrített levegős orsócsapágy-védelem hozzájárul a pontosság, az orsó megbízhatóságának és az állandó vágási teljesítmény fenntartásához hosszú gyártási ciklusok során.
Fejlett CNC vezérlés és intelligens működés
Az NCT 304 Smart Touch CNC vezérlővel felszerelt EML-510E intuitív érintőképernyős kezelést, párbeszédes programozást és CAM szoftver kompatibilitást kínál. A fejlett CNC rendszer pontos folyamatvezérlést, hatékony programozási munkafolyamatokat és nagy pozicionálási pontosságot biztosít ipari megmunkálási alkalmazásokhoz.
Hatékony szerszámcsere és munkafolyamat-optimalizálás
Az EML-510E elérhető esernyő vagy dob típusú szerszámtárrendszerrel, automatikus szerszámcserélő funkcióval kombinálva a gyorsabb gyártási ciklusok és a jobb megmunkálási hatékonyság érdekében. A tágas kezelői hozzáférés és az ergonomikus gépkialakítás leegyszerűsíti a beállítást, a karbantartást és a mindennapi üzemeltetést.
Megbízható gépvédelem és ipari tartósság
A gép teleszkópos fém vezetékburkolatokkal, központi olajkenéssel, valamint félig vagy teljesen zárt fröccsenésvédelemmel rendelkezik a kezelő biztonságának és a tiszta munkakörnyezet biztosítása érdekében. Tartós kialakítása és ipari minőségű alkatrészei az EML-510E-t megbízható, hosszú távú megoldássá teszik professzionális gyártási környezetek számára.
Fejlett gépvédelem és megbízhatóság
A gép teleszkópos fém vezetékburkolatokkal, központi olajkenéssel, orsó levegős védelemmel és automatikus orsókúp-tisztítással rendelkezik a hosszú távú megbízhatóság és a csökkentett karbantartási igény biztosítása érdekében ipari megmunkálási környezetekben.
.png)
Műszaki specifikációk
Munkaterület |
|
|---|---|
Asztalméret X |
600 mm |
Asztalméret Y |
320 mm |
T-horony szám / méret / távolság |
14×3×100 mm |
Asztal terhelhetősége |
300 kg |
Orsóorr távolsága az asztalfelülettől / asztalközéptől |
130 - 590 mm |
Orsóközép távolsága az oszloptól |
430 mm |
Pozicionálási pontosság |
< 0,005 mm |
Ismétlési pontosság |
< 0,003 mm |
Tengelyek |
|
Tengelyek száma |
3 |
X / Y / Z vezetékek száma és típusa |
Lineáris 2 / 2 / 2 |
X elmozdulás |
510 mm |
Y elmozdulás |
410 mm |
Z elmozdulás |
460 mm |
Max. gyorsjárati sebesség Y / Z tengelyen |
36 / 36 / 30 m/min |
Max. előtolási sebesség |
30 m/min |
Orsó |
|
Max. fordulatszám (standard) |
10000 RPM |
Orsókúp méret (standard) |
#40 |
Szerszámrendszer |
DIN / BT 40 |
Orsómotor |
|
Max. teljesítmény (standard) |
16 kW |
Max. nyomaték (standard) |
110 Nm |
Szerszámtár |
|
Szerszámhelyek száma |
20 |
Max. szerszámhossz |
250 mm |
Max. szerszámátmérő |
80 (150) mm |
Max. szerszámsúly |
6 kg |
Szerszámcsere idő (T-T) |
4 sec |
Telepítés |
|
Telepítési méretek |
2000 × 2140 × 2460 mm |
Nettó gépsúly |
2800 kg |
Elektromos csatlakozás |
3 × 400 V AC VA |
Levegő csatlakozás |
6 kg/cm2 |
NCT CNC vezérlők új generációja
Az új generációs NCT CNC vezérlők precíz és hatékony irányítást biztosítanak CNC megmunkálási alkalmazásokhoz. A rugalmasságra tervezett NCT vezérlők támogatják a párbeszédes programozást, a CAM szoftverintegrációt és a hagyományos G-kód programozást. A fejlett funkciók segítik a gépteljesítmény monitorozását és a működés optimalizálását, biztosítva a folyamatosan magas pontosságot, megbízhatóságot és termelékenységet.
.png)
myNCT – Párbeszédes programozás CNC gépekhez
A myNCT egy felhasználóbarát, párbeszédes CNC programozó szoftver, amelyet a megmunkálási munkafolyamatok egyszerűsítésére és felgyorsítására terveztek. Intuitív kezelőfelülete lehetővé teszi, hogy kezdő és tapasztalt kezelők egyaránt könnyedén használják, minimális betanítás mellett professzionális eredményeket érve el.
A myNCT CNC programozó szoftver főbb jellemzői:
-3+2 tengelyes marás összetett geometriák gyors és precíz megmunkálásához
-Szabadformájú kontúrzseb-megmunkálás nagy rugalmassággal bonyolult formákhoz
-Egyszerű marási ciklusok a gyakori megmunkálási műveletek gyors programozásához
-Menetmarás pontos menetkészítéshez különböző anyagok esetén
-Automatizált fúrási ciklusok a hatékonyság és termelékenység növelésére
-Meghajtott szerszámos marási lehetőségek kombinált marási és esztergálási műveletekhez
-Esztergálási ciklusok pontos hornyolási, menetvágási és esztergálási alkalmazásokhoz
3D Solid Model grafika – Pontosság és hatékonyság a CNC vezérlőkben
A CNC vezérlőkben alkalmazott 3D Solid Model grafika fejlett megoldást kínál a megmunkálási folyamatok valós idejű megjelenítésére és ellenőrzésére. Ez a technológia segíti a kezelőket a következőkben:
-CNC programozási hibák felismerése még a megmunkálás előtt
-Lehetséges ütközések és gépkárosodások megelőzése
-A munkadarab és a megmunkálási folyamat nagy pontosságú nyomon követése
-A termelékenység növelése, az anyagveszteség csökkentése és az egyenletesen magas gyártási minőség fenntartása
Gépszerkezet és főbb jellemzők
-Merev öntöttvas gépágy, oszlop és csúszófelületek a maximális stabilitás érdekében
-Félig vagy teljesen zárt fröccsenésvédelem a kezelő fokozott biztonságáért
-Precíziós lineáris vezetékek golyós vagy görgős csapágyakkal minden tengelyen
-Központi olajkenésű csúszórendszer teleszkópos fém vezetékburkolatokkal
-Szíjhajtású orsó megbízható nagysebességű megmunkáláshoz
-40-es orsókúp DIN vagy BT szerszámrendszerekkel kompatibilis
-Digitális olajhűtő az orsófej hőstabilizálásához
-Sűrített levegős orsóvédelem és automatikus kúptisztítás
-Nagy pontosságú, köszörült dupla anyás golyósorsók
-Előfeszített, mindkét végükön megtámasztott golyósorsók a nagyobb merevségért
-Háromszínű állapotjelző lámpa
-Dobos típusú szerszámtár karos ATC rendszerrel
-Gyors és megbízható automatikus szerszámcsere folyamat
-Hatékony gyártási munkafolyamatokra tervezve
-Stabil szerszámkezelés nagysebességű megmunkálási műveletek során
-NCT 304 Smart Touch CNC intuitív érintőképernyős kezelőfelülettel
-EnDat 2.2 abszolút mérőrendszer a precíz pozicionálásért
-0.00005 mm pozicionálási felbontás nano interpolációval
-Fejlett CNC vezérlés ipari megmunkálási alkalmazásokhoz optimalizálva
-Sima és pontos tengelymozgás nagy terhelésű munkafolyamatok alatt
-Optimalizált mechanikai szerkezet a hosszú távú pozicionálási pontosság érdekében
-Orsócsapágy védelem sűrített levegővel
